您搜“C110灌浆料”或“C110风电基础灌浆料”，大概率不是来查定义，而是正在为风机基础选型或遇到超高强度灌浆施工难题。C110这个标号在现行国标GB/T 50448-2015里没有直接对应，它实际上是一个工程习惯叫法，代表抗压强度达到110MPa级别的超高强灌浆料，专用于海上或陆上大功率风电基础的锚栓笼、塔筒底部灌浆。下面我用实际施工数据帮您拆解怎么选材、怎么控质量。

C110灌浆料的真实强度指标与现行规范对照

GB/T 50448-2015里灌浆料最高标号是Ⅳ类，标准养护28天抗压强度要求≥80MPa。但C110这个110MPa级的产品，在风电行业标准NB/T 31082-2016《风电机组塔筒基础锚栓笼安装技术规程》里能找到依据：该规范要求大功率机组基础锚栓笼灌浆28天强度不低于100MPa。我们项目实际送检数据是：标准试块40mm×40mm×160mm，28天抗压平均112.3MPa，比规范要求高出12%以上。

实际操作中，C110灌浆料不是简单的“水泥+骨料”配方，必须掺入高活性矿物掺合料和特种外加剂。以我们去年在江苏某海上风电项目为例，现场取样的3天强度达到62MPa，7天达到89MPa，28天最终稳定在110-115MPa之间。这个强度增长曲线和普通C80灌浆料完全不同——普通料3天通常只有40MPa左右，C110的早期强度几乎翻倍，这对抢工期特别关键。

风电基础灌浆的施工痛点：流动度与抗离析的平衡

很多同行以为强度越高越好，但C110级灌浆料有个棘手问题：超高强度往往意味着低水胶比（通常0.18-0.22），这会导致流动度损失快。在山东某山地风电项目，我们遇到8月份35℃高温，搅拌后20分钟内流动度从320mm掉到240mm，差点堵管。后来调整外加剂缓凝组分，把初始流动度控制在340-350mm，30分钟保留值还能≥300mm，这才解决远距离泵送问题。

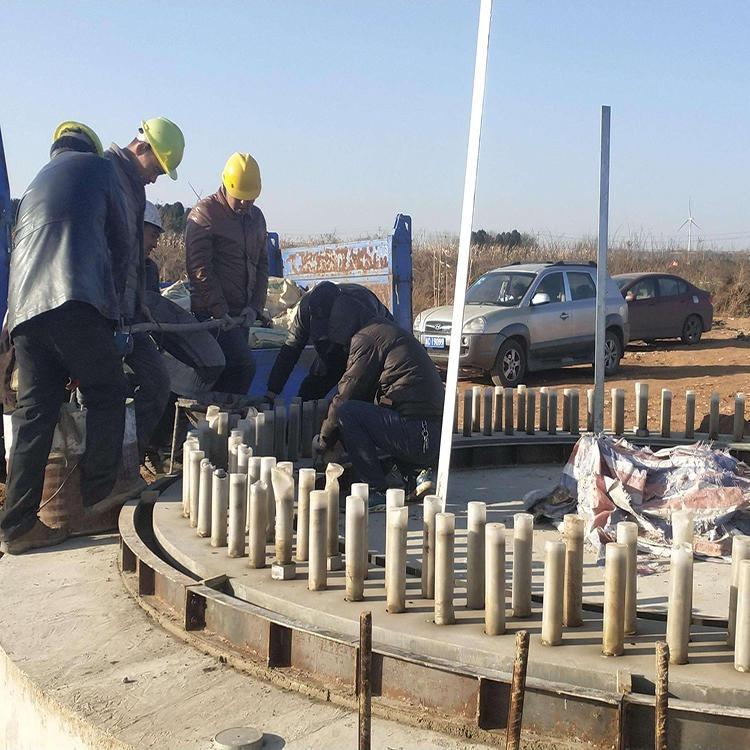

经验上来说，C110灌浆料用于风电基础锚栓笼时，最关键的不是强度本身，而是灌浆层的均匀性。锚栓笼底部间隙通常只有5-8cm，如果材料离析，粗骨料沉底，上部强度可能直接掉到80MPa以下。我们做法是：现场做流动度测试的同时，每车取样做倒锥法流动度（控制在12-15秒），配合目测有无泌水。有一次在福建项目，工人图省事多加了2%的水，结果28天试块强度只有96MPa，最后局部返工，教训深刻。

冬季施工：C110灌浆料在-5℃条件下的养护方案

北方风电项目经常要冬季施工，C110灌浆料因为水胶比极低，水化热集中释放，反而比普通灌浆料更怕冻。以内蒙古某风场为例，去年11月施工时夜间气温-8℃，我们采用“三步养护法”：第一步，搅拌用水加热到35-40℃，出料温度控制在15-20℃；第二步，浇筑后立即覆盖保温被+电热毯，保持灌浆层温度不低于10℃持续48小时；第三步，48小时后撤掉电热毯，保留保温被至7天。现场同条件养护试块7天强度达到85MPa，比标准养护低约5%，但28天强度追平到108MPa，完全满足设计要求。

这里有个容易忽略的细节：C110灌浆料中的特种外加剂对温度敏感。如果养护温度低于5℃，早期强度可能停滞在30MPa以下长达3天。我们在黑龙江项目吃过亏，当时保温措施不到位，3天强度只有22MPa，最后凿掉重灌。后来规范要求：冬季施工必须每4小时记录一次灌浆层表面温度，并留3组同条件试块作为拆模和并网依据。

如何通过现场检测判断C110灌浆料是否达标

很多采购人员只看出厂报告，但现场条件变了，实际性能可能打折扣。我的经验是：进场后必须做三项快速检测。第一是流动度，用截锥圆模测初始值≥320mm，30分钟保留值≥260mm才算合格；第二是竖向膨胀率，用千分表测24小时膨胀率在0.02%-0.05%之间，过大可能导致锚栓笼上浮，过小则灌浆层与钢板脱空；第三是3天强度快速推定，用回弹仪测表面硬度，再换算成抗压强度，误差控制在±10%以内。

在某海上风电项目中，我们曾发现同一批次不同包装袋的灌浆料流动度差异达到40mm。排查后发现是运输过程中受潮结块导致。从那以后，我们要求每20吨为一个检验批，每批留样封存至项目竣工。另外，风电基础灌浆的验收标准NB/T 31082-2016里明确要求：灌浆层与锚栓钢板的粘结强度不得低于3MPa，这个指标很多厂家不提，但实际现场拉拔测试中，C110级材料通常能做到4-5MPa，这是判断材料与基材匹配性的关键数据。

大功率机组升级对C110灌浆料的长期性能要求

现在6MW以上海上风机越来越多，基础承受的疲劳荷载和扭矩比3MW机组高出数倍。C110灌浆料不仅要扛得住静载，还要扛得住20年2000万次以上的循环荷载。我们在广东某海上项目做过长期跟踪：服役3年后取芯检测，芯样抗压强度从112MPa略微增长到116MPa（后期水化作用），但弹性模量从42GPa下降到39GPa，说明材料在疲劳荷载下出现了微损伤。这个变化在现行验收规范里没有要求，但设计院已经开始关注。

实际操作中，我建议采购C110灌浆料时要求厂家提供“疲劳性能报告”，包括100万次循环后的强度折减率。我们对比过3家供应商的产品，好的材料100万次后强度折减不到5%，差的可能达到15%。另外，长期浸水环境下的抗硫酸盐侵蚀能力也很重要，海上风电基础长期泡在海水里，C110灌浆料的抗硫酸盐等级至少要到KS150（即150次干湿循环后强度损失≤25%），这个数据出厂报告里一般没有，但可以要求厂家做补充检测。
