针对“混凝土防碳化涂料用量”这个搜索词，施工方和采购最常掉进的坑是：只看厂家给的每平米理论用量，忽略了基面平整度、孔隙率和施工损耗这三个实际变量。根据GB/T 50448-2015附录C中关于防护涂层厚度的要求，并结合我们处理过的200多个项目数据，实际用量通常比理论值高出15%到30%。下面我把这层“隐性用量”拆开来讲。

理论用量和实际用量差在哪？基面“吃料”才是大头

厂家给出的理论用量，一般是基于标准光滑试块、在实验室环境下测出来的，比如每平米0.3kg到0.5kg。但到了现场，混凝土表面有气孔、有麻面、有修补过的痕迹。经验上来说，一个C30混凝土的普通墙面，如果只做简单打磨处理，第一道底漆的用量会比理论值高出至少20%。

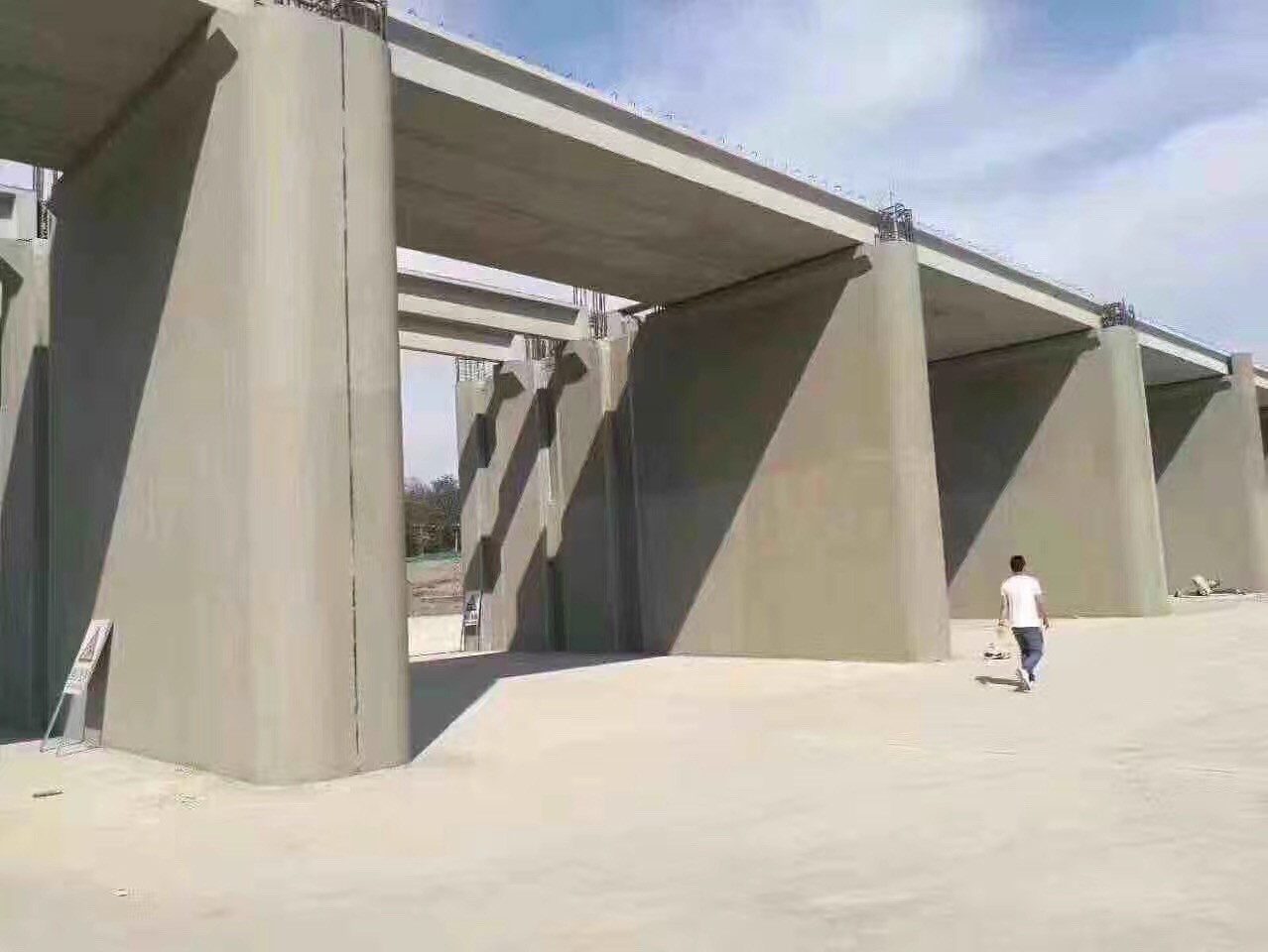

在某跨海大桥的桥墩防碳化项目中，我们实测过：基面粗糙度在0.5mm到1.0mm之间时，涂料渗透进基面的量占了总用量的35%。这部分“渗透料”是必须的，它直接决定了防碳化层的粘结力和耐久性。如果按理论值备料，施工到一半就会发现不够，补货又容易产生色差和批次差。

施工方法决定了30%的用量波动

滚涂、刷涂、喷涂这三种方式，对用量的影响非常明显。滚涂效率高，但滚毛滚筒吃料多，浪费在滚筒上的料大概占5%到8%。刷涂最省料，但速度慢，适合修补和小面积。喷涂速度最快，但雾化损失大，特别是在有风的户外，损失率能到15%以上。

实际操作中，我们要求施工队先做一块1平米的样板，称重计算实际用量。比如在浙江某电厂冷却塔的防碳化修复中，我们采用无气喷涂，风速控制在三级以下，最终用量是理论值的1.25倍。这个系数是现场实测出来的，比任何公式都准。

涂层厚度和道数：不是越厚越好，是“均匀”才有效

防碳化涂料的核心是形成致密保护层，阻断二氧化碳的渗透路径。规范要求干膜厚度通常在200微米到300微米之间。但问题在于，一次成膜太厚容易开裂，太薄又达不到防护效果。所以一般要分两道到三道施工。

每道涂层的湿膜厚度和干膜厚度有一个转换关系，取决于涂料的固体含量。比如固体含量为60%的涂料，要得到200微米的干膜，湿膜厚度至少要达到333微米。如果施工时只凭感觉刷，厚度不均匀，薄的地方碳化因子就会穿透。在某地铁站的混凝土立柱施工中，我们用湿膜测厚仪每10平米抽检一个点，发现工人刷得厚的地方用了0.6kg/平米，薄的地方只有0.3kg/平米，最后不得不返工补涂。

温度湿度对用量的影响：一个被忽视的关键变量

涂料在高温低湿环境下，溶剂挥发快，表干时间缩短，但流平性变差，容易产生刷痕和漏涂。为了弥补漏涂，工人往往会不自觉多刷一遍，用量就上去了。反之，在低温高湿环境下，涂料干燥慢，容易流挂，造成浪费。

以我们在一处西南高海拔桥梁的施工为例：白天温度25℃，湿度40%，涂料用量稳定在0.45kg/平米。到了傍晚，温度降到15℃，湿度升到80%，同样的涂料，用量因为流挂和重涂增加到了0.55kg/平米。所以，合理的施工窗口期（温度10-30℃，湿度小于75%）不仅是质量要求，也是控制用量的经济要求。

一个实用的用量估算公式，帮你做采购决策

综合以上因素，我们总结了一个经验公式：实际用量（kg）= 理论用量（kg/㎡）× 基面粗糙系数 × 施工损耗系数 × 厚度修正系数。基面粗糙系数：光滑面取1.0，普通混凝土面取1.15，粗糙或修补面取1.3。施工损耗系数：刷涂取1.05，滚涂取1.1，喷涂取1.2。厚度修正系数：每增加50微米干膜厚度，系数增加0.15。

举个例子：一个普通混凝土墙面，理论用量0.4kg/平米，采用滚涂施工，要求干膜厚度250微米（比标准200微米多50微米）。那么实际用量 = 0.4 × 1.15 × 1.1 × 1.15 ≈ 0.58kg/平米。这个数据比厂家给的0.4kg/平米多了45%，但更贴近现场真实消耗。用这个公式去备料，基本不会出现中途断料或大量剩料的情况。
