搜索预应力管道压浆料检测标准的工程师和监理，最关心的是现行规范里对流动度、强度、膨胀率的具体验收指标，以及现场检测时容易踩的坑。本文直接对照2026年最新执行的GB/T 50448-2015修订版和JTG/T 3650-2020，给出实测控制值和现场经验数据。

压浆料核心性能指标与现行规范对照

很多项目还在沿用老规范，但2025年后交通部新规程对流动度要求更严了。按JTG/T 3650-2020，初始流动度控制在10-17秒（1725ml漏斗法），30分钟流动度不应大于20秒。强度方面，7天抗压强度≥35MPa，28天≥50MPa，这个指标比GB/T 50448-2015里普通型的要求高出10%。膨胀率是现场最容易出问题的点，24小时自由膨胀率控制在0-0.3%，限制膨胀率（三向约束）应达到0.02%-0.1%，否则容易造成管道顶部脱空。

实际操作中，我们检测过一批某高铁标段的压浆料，28天强度做到54MPa，但限制膨胀率只有0.01%，拆模后波纹管顶部出现了3mm的月牙形空隙。后来调整了膨胀剂掺量到8.5%，才把限制膨胀率提到0.05%。建议进场检测时，除了常规的流动度和强度，务必做限制膨胀率试验，用40×40×160mm的约束模具。

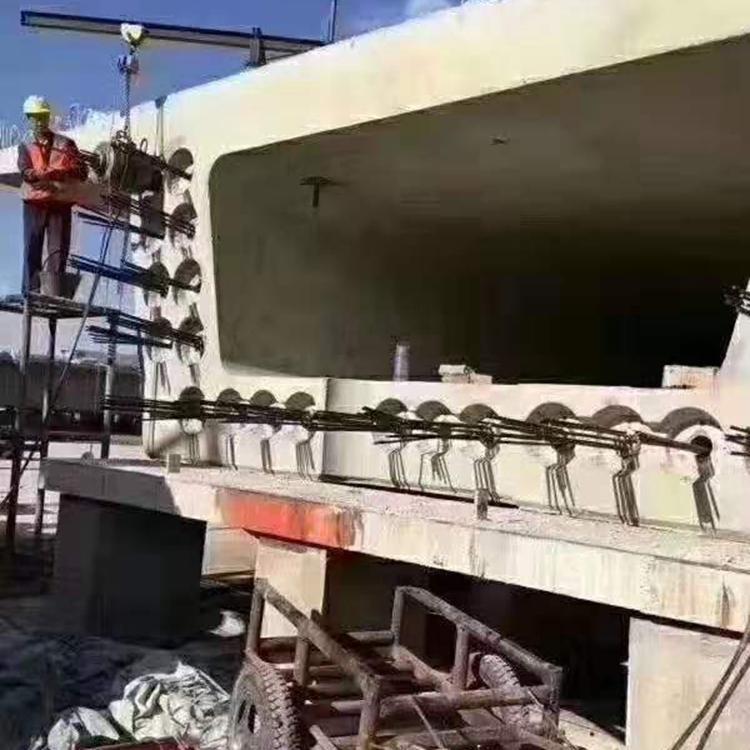

现场压浆施工的温控与时间窗口

浆体温度直接决定工作性能。规范要求拌合水温5-30℃，但实际经验是夏季施工时，水温超过35℃会导致浆体流动度经时损失加快。以某跨海大桥为例，7月份施工时，我们实测到拌合水温28℃，初始流动度14秒，20分钟后流动度就掉到了22秒，不得不加缓凝组分。冬季施工时，浆体温度低于5℃会延缓强度发展，建议用40℃温水拌合，同时保证管道温度不低于10℃。

搅拌时间也有讲究。高速搅拌机（转速≥1000rpm）搅拌3-5分钟没问题，但如果是工地常见的普通搅拌机（转速600-800rpm），搅拌时间要延长到5-7分钟。否则浆体里的减水剂和膨胀剂分散不均匀，会出现局部泌水。我见过一个项目用低速机搅拌4分钟就压浆，结果压到一半堵管了，拆开发现管底有未分散的结块。

管道压浆的常见质量通病与检测手段

压浆不密实是预应力结构最怕的问题，占比超过60%的后期病害都与此有关。现场检测最直接的手段是敲击法，但只能判断大空洞。更靠谱的是用地质雷达或冲击回波法，能检测出2mm以上的脱空区。按GB 50204-2015（2026版）要求，后张法预应力孔道压浆密实度抽检比例不应低于10%，且每个构件至少测3个断面。

以某40米T梁为例，我们用了冲击回波法检测，发现跨中段有0.8m长的脱空区，回弹强度比密实区低了12MPa。后来用补浆孔注了环氧树脂才合格。经验是：压浆时出浆口必须持续出浓浆（流动度≤17秒），关闭出浆口后保持0.5-0.6MPa稳压3分钟，这一步很多现场为了赶工就省了，结果就是顶部脱空。

材料进场验收与批次检测要点

压浆料进场不是看个报告就完事的。按GB/T 50448-2015，每50吨为一批，不足50吨按一批计。但实际工程中，不同厂家、不同批次的压浆料性能波动很大。我遇到过同一厂家两批货，28天强度差了8MPa。建议每批做三组平行试验：流动度（初始+30min）、泌水率（3h自由泌水率≤1%）、膨胀率（24h限制膨胀率）。

特别提醒：压浆剂的推荐掺量是10%，但不同水泥的适应性差异很大。以P.O42.5水泥为例，用海螺水泥时掺量10%正好，换成华新水泥时同样掺量流动度就偏大（初始流动度13秒），需要降到9.5%。所以每次换水泥品牌或标号，必须做试配，不能照搬厂家推荐值。

不同工程类型的压浆料选型建议

铁路和公路桥梁对压浆料要求不同。铁路标准TB/T 3192-2020要求28天抗压强度≥55MPa，比公路桥的50MPa高一个等级。核电站工程则对氯离子含量有特别限制，要求≤0.06%，普通压浆料往往超标。以某核电站安全壳预应力工程为例，我们专门订制了低氯型压浆料，氯离子含量控制在0.03%，同时要求水溶性氯离子扩散系数≤1.5×10⁻¹²m²/s。

对于超长管道（长度超过60m），建议用大流动度压浆料，初始流动度控制在12-15秒，同时掺入0.5%的保塑剂。去年某跨海大桥的100m连续梁，用普通压浆料压了40m就堵管了，换成大流动度配比后，一次压浆完成，出口流动度还有16秒，全程无堵管。
