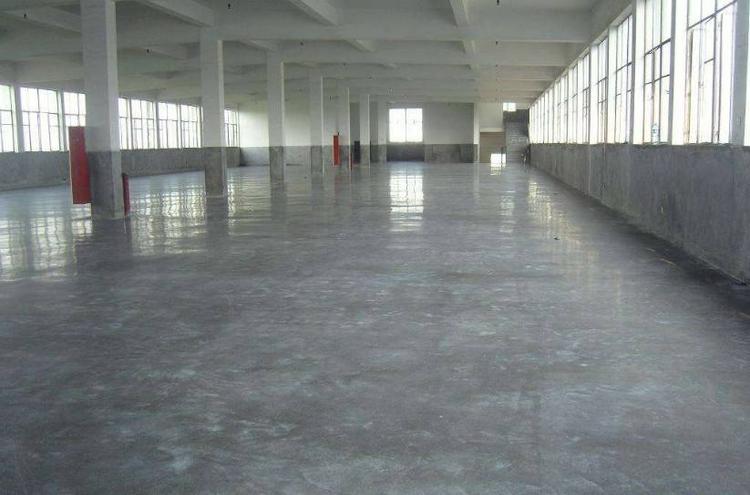

你正在找的金属骨料不发火防静电砂浆，本质上是一种能同时解决地面摩擦不起火花、静电不积聚、且能承受重载冲击的特种地坪材料。它用导电金属骨料替代传统石英砂，配合不发火工艺，让地面在工具掉落或车辆行驶时不会引燃易燃粉尘或气体，同时通过接地系统将静电安全导入地下。

这种砂浆到底解决了什么痛点

在化工厂、弹药库或燃气站，普通水泥地面最大的隐患有两个：一是铁器撞击产生的火花，二是静电积累到一定电压后的突然放电。2022年某沿海石化企业的包装车间，就曾因操作人员走动产生的静电引燃了散落的聚乙烯粉尘，幸亏消防系统及时启动。金属骨料不发火防静电砂浆就是针对这类场景设计的——它用铜、铝或锌等金属骨料替换传统砂石，这些金属在摩擦或冲击时不会产生足以点燃易燃物的高温火花。

从电气性能上看，这种砂浆的表面电阻通常控制在1×10⁵Ω到1×10⁹Ω之间，既不会因电阻太低导致人员触电，也不会因电阻太高让静电无处释放。以某电子元器件仓库为例，铺设这种地面后，静电电压从原来的3000V以上降到了100V以下，基本消除了因静电吸附灰尘导致的电路板短路问题。

材料配比和施工关键点

金属骨料不发火防静电砂浆的配比不能按普通砂浆的经验来。水泥一般选用P.O 42.5级或以上，骨料粒径控制在1-3mm，金属骨料的掺量通常占骨料总量的30%-50%。我们在一家锂电池企业的配料车间做过对比：金属骨料掺量低于25%时，表面电阻会超过1×10¹⁰Ω，防静电效果大打折扣；但超过60%后，砂浆的收缩率明显增大，28天后的开裂风险上升。

施工温度控制在5℃到35℃之间最稳妥。低于5℃，水泥水化反应太慢，强度上不去；高于35℃，水分蒸发过快，表面容易起砂。养护时间不能少于7天，前3天必须保持湿润，用湿布或养护剂覆盖都行。实际操作中，很多施工队为了赶工期缩短养护期，结果一个月后地面起皮、金属骨料外露，反而要返工。

国标和行业规范怎么要求

目前国内针对这类材料主要参照GB/T 50448-2015《水泥基灌浆材料应用技术规范》和JG/T 487-2015《不发火防静电地坪材料》两个标准。按JG/T 487的要求，不发火性能必须通过“砂轮摩擦试验”——用直径150mm的砂轮以1000r/min的转速摩擦试件表面，连续观察2分钟，不能出现任何可见火花。防静电性能则要求接地后，任意两点间的电阻值在1×10⁵Ω到1×10⁹Ω之间。

强度指标上，28天抗压强度一般要求不低于C30，也就是30MPa以上。但如果是用于重载叉车频繁通行的仓库，我们建议做到C40以上，抗折强度不低于8MPa。去年一个汽车零部件厂的案例，他们用了C35的配比，结果三个月后地面被叉车压出了凹坑，后来换成C45才解决问题。

常见施工错误和补救办法

最常出的问题是金属骨料分布不均匀。有些施工队为了省料，只在面层撒一层金属骨料，结果打磨几毫米后就露出来普通砂浆，完全失去防静电功能。正确的做法是：将金属骨料与水泥、砂子预先干拌均匀，再加水搅拌，确保每立方米砂浆里金属骨料的含量一致。搅拌时间控制在3-5分钟，太短拌不匀，太长金属骨料会沉底。

另一个坑是接地系统没做好。防静电砂浆本身只是“导体”，必须通过铜箔或镀锌扁钢与建筑的接地网连接，接地电阻要小于4Ω。某生物制药车间施工时，工人把铜箔铺在砂浆层下面，但没焊接到接地网上，结果验收时表面电阻全部超标，最后只能凿掉重做。补救办法也有，但成本高——可以在现有地面上钻孔植入导电铜棒，再用导电胶填缝，不过效果总不如一次做到位。

从三个工程案例看实际效果

第一个是某军工厂的弹药装配车间，面积约800㎡。他们要求地面在铁质工具掉落时不产生火花，同时操作人员走动时静电电压不超过50V。我们用了铜基骨料，掺量45%，28天抗压强度做到38MPa。完工后第三方检测，砂轮摩擦试验无火花，表面电阻稳定在1×10⁶Ω到1×10⁷Ω之间，至今已运行两年半，没出过问题。

第二个是某化工厂的甲类仓库，存储过氧化苯甲酰等易燃固体。地面长期被叉车碾压，普通不发火砂浆一年就起灰。换成金属骨料不发火防静电砂浆后，骨料用的是锌合金，硬度更高。三年后回访，地面只有轻微磨损，防静电性能依然达标。关键是锌骨料在潮湿环境下不会像铜骨料那样氧化变绿，外观保持得很好。

第三个案例是某电子厂的无尘车间，面积1200㎡。他们最头疼的是静电吸附灰尘导致产品良率下降。我们采用铝基骨料，因为铝的导电性更好，表面电阻能做到1×10⁵Ω级别。配合每间隔6m铺设一条铜箔接地带，完工后车间静电电压从2500V降到80V以下，产品良率提升了3个百分点。不过铝骨料耐磨性稍差，如果叉车活动频繁，建议面层再做一道密封固化处理。
