预应力钢绞线压浆料的核心作用，是在后张法预应力结构中，将钢绞线与混凝土孔道牢固粘结，防止钢绞线锈蚀。如果压浆不密实，预应力钢绞线的有效预应力会随时间衰减，直接导致梁体开裂或承载力下降。今天这篇文章，我就结合一个实际项目的教训，把压浆料从选材到施工的关键控制点讲透。

什么是预应力钢绞线压浆料，它解决什么问题

预应力钢绞线压浆料是一种由水泥、高效减水剂、膨胀组分和矿物掺合料等组成的干混材料，加水搅拌后形成高流动性、微膨胀的浆体。它的作用不是“灌满”那么简单——浆体硬化后，必须与钢绞线、孔道壁形成可靠的握裹力，才能将预应力均匀传递到混凝土构件上。

在实际工程中，我见过不少因压浆不饱满导致的预应力损失案例。以2022年某跨线桥为例，拆模后发现梁底有纵向裂缝，钻孔检查发现孔道顶部存在长达30厘米的空腔，浆体收缩严重。问题根源就是压浆料选型不当，膨胀率达不到规范要求。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》，压浆料的24h自由膨胀率应控制在0%～0.5%之间，且抗压强度7d不低于30MPa、28d不低于50MPa，这些参数直接决定了结构安全。

所以，选对压浆料，本质上是选对“粘结介质”的力学性能和耐久性。对于大跨度箱梁、T梁等构件，压浆料的流动度应控制在10～17秒（标准漏斗法），泌水率要小于1%，这些硬指标缺一不可。

压浆料选型时要盯住哪些关键指标

很多采购人员只盯着“强度等级”看，这是误区。强度只是基础，真正影响施工效果的是流动度和膨胀率的匹配关系。我带队做过一次对比试验：同一标号的水泥，用不同厂家的压浆料，初始流动度相差5秒，半小时后流动度损失大的那组，灌浆时直接堵管。

经验上来说，对于孔道长度超过50米的长束钢绞线，压浆料的30分钟流动度保留值不应低于初始值的90%。同时要注意氯离子含量，GB/T 50448要求不超过胶凝材料总量的0.06%，这是防止钢绞线电化学腐蚀的关键。以某跨海大桥的引桥工程为例，我们曾检测到一批压浆料氯离子含量达到0.08%，虽然强度合格，但最终全部退货处理——海洋环境下的预应力结构，氯离子超标就是定时炸弹。

另外，膨胀率控制要“稳”不要“猛”。有些产品为了达到膨胀指标，铝粉掺量过高，导致早期膨胀过快、后期收缩大。正确的做法是控制3h膨胀率在0%～0.2%，24h膨胀率在0%～0.5%，这样浆体在凝结硬化过程中能持续补偿收缩，又不至于胀裂孔道。

施工温度对压浆效果的影响有多大

2023年冬天，我处理过一个投诉：某桥梁在零下5℃环境下压浆，28天后取芯发现浆体强度只有设计值的60%。原因很直接——低温导致水泥水化反应变慢，外加剂失效。规范要求压浆时环境温度应在5℃～35℃之间，如果低于5℃，必须采用温水拌和或加热措施。

实际操作中，夏季高温同样要警惕。当气温超过35℃时，浆体流动度损失会加快，30分钟内可能从15秒飙到30秒以上，这时候灌浆容易造成孔道不密实。我的建议是：夏季施工时，压浆料拌和用水温度控制在10℃～25℃，并适当减少搅拌时间（不超过3分钟），避免过度搅拌产生气泡。

还有一个容易被忽略的细节：孔道温度。如果混凝土构件在烈日下暴晒，孔道内壁温度可能比环境温度高10℃以上。这种情况下，即使环境温度合格，浆体接触热孔壁后也会快速失水。所以压浆前，一定要用红外测温枪检查孔道内壁温度，超过40℃就要采取遮阳或洒水降温措施。

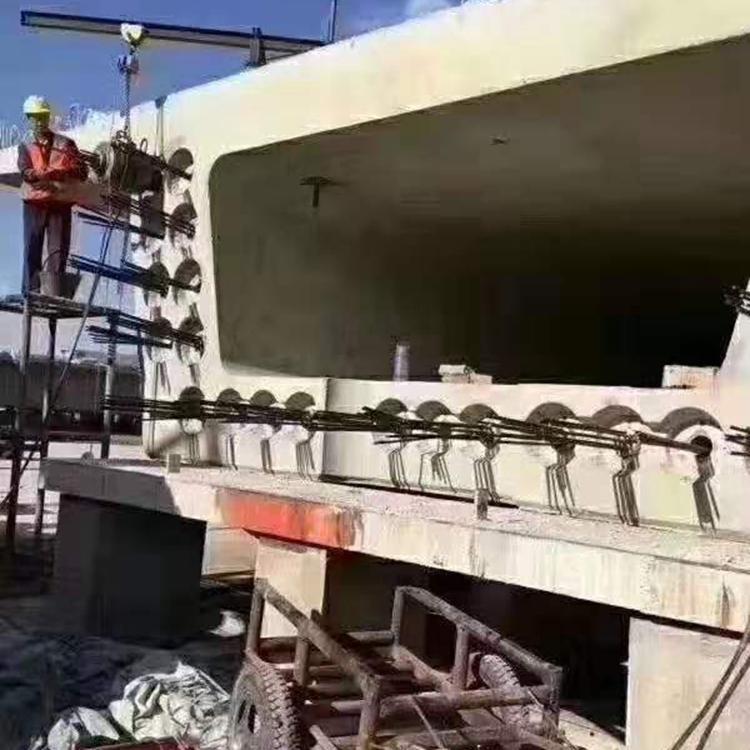

灌浆操作中容易踩的三个坑

第一个坑是“排气孔设置不合理”。我见过一个项目，在孔道最高点只留了一个排气孔，结果灌浆时空气排不干净，形成气塞。正确做法是：在孔道每个波峰位置设置排气孔，间距不超过20米，并且灌浆时要从最低点注入、最高点排出，直到流出浓浆后才能封闭排气孔。

第二个坑是“灌浆压力控制不当”。很多人以为压力越大越好，实际上压力过高会导致钢绞线偏位或孔道胀裂。规范要求灌浆压力控制在0.5～1.0MPa，且持压时间不少于30秒。以某30米T梁为例，我们曾用0.8MPa压力灌浆，持压60秒，拆模后取芯检测，密实度达到98%以上。

第三个坑是“养护时间不足”。压浆完成后，浆体在24小时内不能受振动。有些项目为了赶工期，压浆后立即张拉或移动梁体，结果导致浆体开裂。正确做法是：压浆后静置养护至少24小时，且环境温度低于10℃时，养护时间延长至48小时。冬季施工还要做好保温，覆盖棉被或使用电热毯。

从一次支座灌浆事故看压浆料的质量控制

2021年，我参与处理过一个桥梁支座灌浆质量事故。某项目在支座垫石灌浆后3天，发现支座下钢板与垫石之间出现2mm宽的缝隙，用手能塞进塞尺。检查发现，压浆料28天强度虽然达到50MPa，但膨胀率只有0.1%，且灌浆时没有二次补浆。

问题出在两方面：一是压浆料本身膨胀性能不足，二是操作时没有“二次压浆”。规范要求支座灌浆必须分两次进行：第一次灌到离钢板底面10mm处，等浆体初凝后（约30分钟），再进行第二次压浆，确保钢板底部完全填充。这个项目只灌了一次，浆体收缩后自然产生空隙。

后来我们更换了膨胀率更稳定的压浆料（24h膨胀率控制在0.3%～0.4%），并严格执行二次压浆工艺。修补后取芯检测，空隙全部消失，28天抗压强度达到58MPa。这个案例说明：压浆料的质量不能只看出厂报告，现场复检和施工工艺同样重要。建议每批压浆料进场后，至少做一次流动度、膨胀率和抗压强度三项复检，合格才能使用。
