白色UHPC（超高性能混凝土）是近年来建筑表皮与装饰构件领域的热门材料，它兼具超高强度与纯白质感，解决了传统混凝土构件厚重、易开裂、颜色不均的痛点。本文从材料工程师的视角，结合最新国标与施工经验，讲透白色UHPC的性能参数、生产要点和工程应用。

白色UHPC的基本配方与强度指标

白色UHPC的核心原理与普通UHPC一致：剔除粗骨料，通过优化级配使微细颗粒（白水泥、硅灰、石英粉）紧密堆积，最大限度减少内部缺陷。区别在于胶凝材料全部采用白色硅酸盐水泥（白度≥87%），并选用白色或浅色石英砂。

根据GB/T 31387-2015《活性粉末混凝土》标准，白色UHPC的抗压强度等级可达C120~C180，28天标准养护后实测抗压强度通常不低于130MPa，抗弯强度在20~30MPa之间。流动度控制在200~260mm（跳桌法），凝结时间初凝≥30分钟，终凝≤240分钟，具体需根据施工温度调整缓凝组分掺量。

实际操作中，白色UHPC的纤维掺量需要严格控制。钢纤维会锈蚀影响白度，因此装饰构件多采用耐碱玻璃纤维或聚乙烯醇纤维，体积掺量1.5%~2.5%，抗弯强度仍可保持在25MPa以上。

白色UHPC构件加工的工艺要点

白色UHPC的模具复制能力极强，可以还原石材、木纹、几何镂空等复杂纹理，这是普通混凝土无法比拟的。但加工时要注意三点：一是搅拌必须采用高速行星搅拌机，保证纤维分散均匀，避免结团；二是浇筑后需进行振动或真空脱泡，否则表面会出现针孔；三是养护制度——白色UHPC对温度敏感，蒸汽养护（60~80℃，12~24小时）能有效提高早期强度，但升温速率控制在15℃/h以内，防止构件开裂。

以1000mm×2400mm×16mm的大幅面板为例，脱模后需静置48小时再进行切割、钻孔等后处理。切割建议使用金刚石水刀，避免热损伤导致表面发黄。表面处理可以喷砂、酸洗或涂覆透明保护剂，但切忌使用含铁离子的颜料或骨料，否则会泛黄。

白色UHPC在建筑表皮中的实际应用

白色UHPC最大的优势在于“轻、薄、强”。16mm厚的板材，每平方米重量约40kg，仅为同厚度石材的1/3，天然大理石的1/4。这直接降低了主体结构的荷载，减少了预埋件数量和钢骨架用量。以某机场航站楼外立面项目为例，采用白色UHPC挂板后，连接点间距从常规的600mm扩大到1200mm，安装效率提升30%，单点连接成本降低约15%。

在耐久性方面，白色UHPC的吸水率低于0.5%（按GB/T 3810.3检测），抗冻融循环可达300次以上，碳化深度几乎为零。实际工程中，白色UHPC构件已经用于博物馆、艺术中心、高端住宅的幕墙、雨棚、遮阳百叶，以及桥梁的装饰护栏。需要提醒的是，白色UHPC在紫外线下长期暴露，白度会有轻微衰减（约2~3个点），建议在配方中加入钛白粉（3%~5%）提高耐候性。

施工安装与质量验收的注意事项

白色UHPC构件的安装与普通石材幕墙类似，但有两个关键区别：一是连接件必须采用不锈钢或铝合金，避免铁件锈蚀污染板面；二是板缝处理，推荐使用中性硅酮密封胶（白色），胶缝宽度控制在8~12mm，打胶前需用丙酮清洁粘结面。

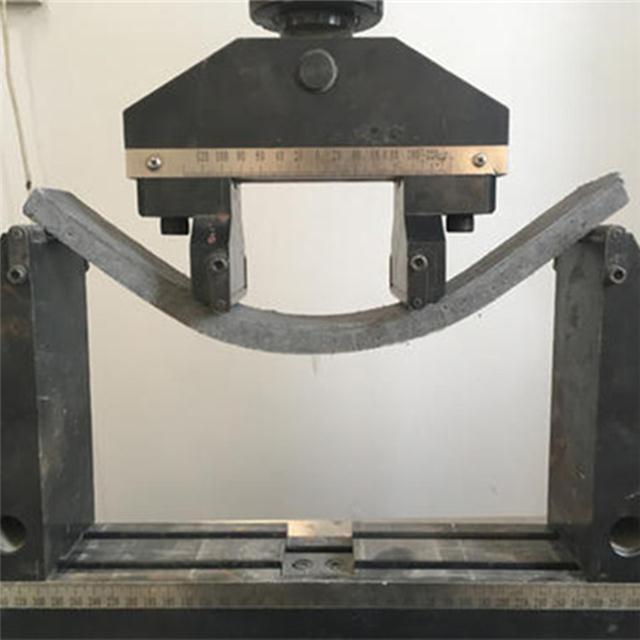

验收时依据GB 50210-2018《建筑装饰装修工程质量验收标准》，重点检查：板面平整度（允许偏差2mm/2m靠尺）、色差（自然光下3m外目视无明显差异）、缺棱掉角（长度不超过5mm，每板不超过2处）。对于有抗弯要求的构件，现场可做加载试验：简支跨中加载，挠度达到L/300时未出现裂缝即为合格。

经验上来说，白色UHPC最容易出问题的环节是养护阶段的温湿度控制。夏季施工要防止暴晒，冬季要保温保湿，养护棚内湿度需保持在90%以上，否则表面会产生塑性收缩裂缝。一旦出现微裂纹，可用白色UHPC专用修补砂浆（同配方基料）进行修复，但会留下修补痕迹，所以预防比修补更重要。
