你在工地上急着找附近的灌浆料，其实最怕的不是距离远，而是送来的料跟现场条件不匹配。我干过十多个桥梁支座灌浆项目，每次选料前都得先确认两个数：施工温度和可操作时间。今天就从一个实际案例切入，把选料、施工、养护这些环节掰开揉碎了讲清楚。

灌浆料到底解决什么问题，不是所有空隙都适合灌

灌浆料的核心用途是填充设备底座、桥梁支座、地脚螺栓这些狭小空间，把荷载均匀传递到基础上。以GB/T 50448-2015为例，标准里把灌浆料按流动度分成三类：特大型、大型和通用型。实际操作中，如果缝隙宽度小于30mm，必须用特大型，否则浆料根本流不到位。

前年有个电厂项目，汽轮机底座二次灌浆，施工队图省事用了普通混凝土，结果养护7天后拆模发现底下全是蜂窝。后来换成CGM-1型灌浆料，流动度控制在300mm以上，28天抗压强度做到80MPa以上，问题才解决。经验上来说，灌浆料的强度等级不是越高越好，得看原基础混凝土的强度，高太多反而容易在界面处产生收缩裂缝。

怎么判断附近灌浆料厂的产品靠不靠谱

选厂家不能光看距离近不近，得先看他们有没有按GB/T 50448-2015做型式检验。正规厂家的出厂报告上必须有流动度、竖向膨胀率、抗压强度三个核心指标。竖向膨胀率这个数据特别关键，国标要求0.02%到0.5%之间，低了灌不满，高了会把设备顶偏。

以某高速铁路桥梁支座灌浆项目为例，我们当时要求厂家提供同批次留样，在现场做流动度复测。因为搅拌车在路上堵了40分钟，到现场时浆料流动度已经从320mm掉到260mm，差点报废。从那以后，我要求采购人员必须在发货前确认运输时间和环境温度，夏天超过30℃时要加缓凝剂。

实际操作中，你还可以问厂家要最近三个月的留样检测记录。如果连这个都拿不出来，基本可以判断是作坊式生产，建议直接跳过。

施工前必须做好的三件事，少一件都可能返工

第一件事是基础处理。灌浆前必须把接触面凿毛，露出粗骨料，然后用高压水枪冲洗干净，不能有浮灰和油污。有个化工厂设备基础灌浆，工人偷懒没凿毛，结果28天后用回弹仪一测，界面粘结强度只有0.8MPa，国标要求不低于1.5MPa，最后全部凿掉重来。

第二件事是支模。模板必须用钢模或者厚胶合板，接缝处用密封胶堵死。我见过最离谱的是用木板加编织袋堵缝，结果漏浆漏了半吨，地面上一片狼藉。支模高度要比设计高20mm，因为灌浆料有微膨胀性，顶部会鼓起一点。

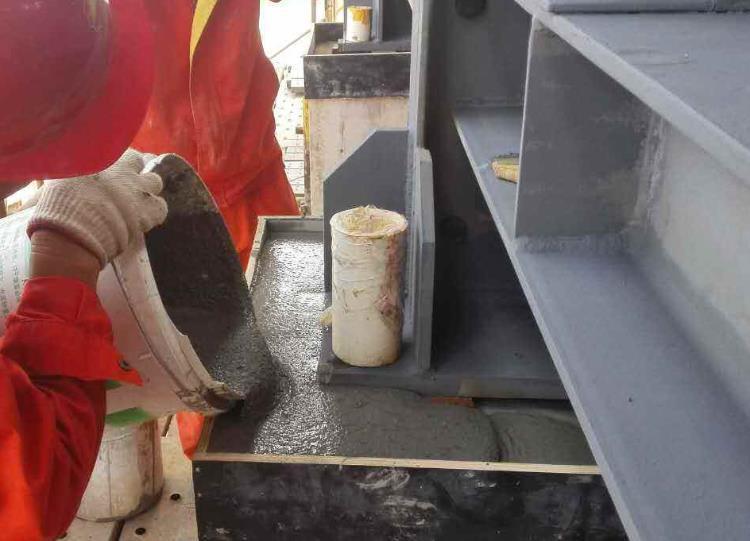

第三件事是搅拌。必须用机械搅拌，先加水后加料，搅拌时间控制在3到5分钟。人工搅拌不仅不均匀，还容易引入气泡，导致强度下降。以C60灌浆料为例，机械搅拌比人工搅拌的28天强度能高出10MPa以上。

养护时间和温度控制，这是最容易出问题的环节

灌浆料浇注完2小时后就要开始养护，用湿麻袋或塑料薄膜覆盖。前7天是强度增长关键期，环境温度必须保持在5℃到35℃之间。有一年冬天，北方某桥梁支座灌浆后没做保温，结果第二天发现表面冻裂了，裂缝深度达到8mm，最后只能注环氧树脂修补。

养护时间不能少于7天，如果是大体积灌浆，建议延长到14天。实际操作中，我要求施工队每天测三次温度，记录在施工日志上。夏天温度超过35℃时，要用冰水搅拌，把浆料温度控制在30℃以下。冬天温度低于5℃时，必须用热水搅拌，并且搭设暖棚。

有个数据可以参考：标准养护条件下，灌浆料3天强度能达到28天强度的50%左右，7天能达到70%。如果7天强度低于设计值的60%，说明养护条件有问题，需要立即调整。

一个真实案例：某跨江大桥支座灌浆的教训

去年参与的一个项目，桥墩支座灌浆，设计图纸要求用C80灌浆料，流动度大于300mm。厂家送来的料出厂检测报告全部合格，但现场施工时发现浆料太稠，流动度只有240mm。施工队擅自加水调整，加了大约5%的水，结果28天强度只有62MPa，达不到设计要求。

后来分析原因，是运输距离超过80公里，加上当天温度32℃，浆料在罐车里水化反应加速，导致流动度损失。正确的做法是联系厂家更换配方，或者加专用缓凝剂，绝对不能私自加水。最后我们用了另一种特种灌浆料，流动度达到340mm，28天强度做到85MPa，才算通过验收。

这个案例说明，选附近的灌浆料不能只看距离，更要看厂家的技术响应能力。如果厂家能在2小时内派人到现场调整配方，那比单纯距离近重要得多。现在很多大厂都提供免费试配服务，建议你在正式施工前一周，先拿现场的水和材料做个小样测试。
