高延性混凝土是一种基于微机械设计原理的纤维增强水泥基复合材料，相比普通混凝土，它在拉伸和弯曲荷载下表现出显著的应变硬化与多裂缝开展特性，能够将脆性破坏转变为延性破坏，大幅提升结构整体性。简单说，它就像给传统砖墙穿上一层“韧性外衣”，在地震等极端荷载下保持房屋不散架、不开裂。

高延性混凝土的核心性能指标与材料组成

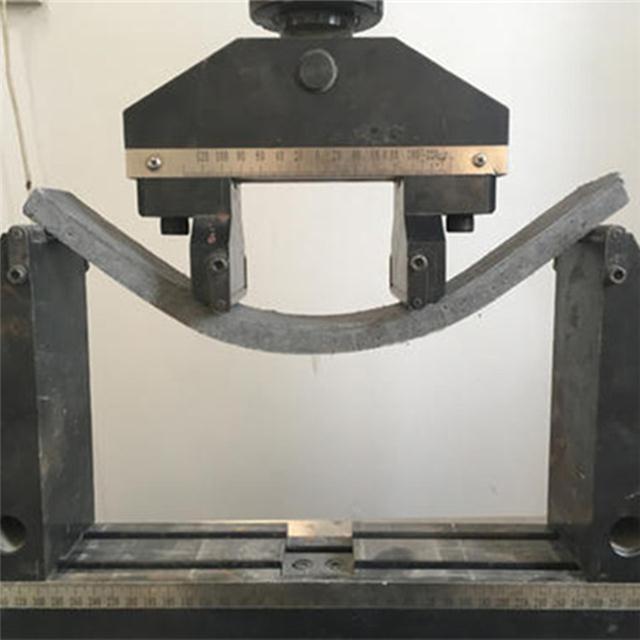

高延性混凝土以水泥、石英砂为基质，通过掺入特定体积率（通常为1.5%～2.5%）的短切聚乙烯醇纤维或聚丙烯纤维实现微观增韧。其核心性能指标包括：抗压强度等级可达C30～C60，极限拉应变稳定在1%～4%（普通混凝土仅为0.01%～0.02%），弯曲韧性指数I₅≥5.0（按ASTM C1018或国标GB/T 50081-2019方法测定）。流动度控制在170～210mm，满足自密实施工要求。与普通砂浆不同，高延性混凝土在拉伸荷载下会出现多密度裂纹发展，裂缝宽度通常控制在0.1mm以内，实现“裂而不断”的损伤容限。

实际操作中，配制高延性混凝土需严格控制水胶比（0.25～0.35）和纤维分散均匀性。以某老旧砌体结构加固工程为例，采用1.5cm厚高延性混凝土面层替代传统砂浆抹面，经振动台模拟8度设防地震后，墙面仅出现微细发丝裂缝，无贯通裂缝或脱落。

施工工艺关键控制点：从配比到养护

施工中，温度裂缝和干缩裂缝是影响高延性混凝土长期性能的两大隐患。温度裂缝通常呈纵横交错状，冬季宽夏季窄，易引发碳化和钢筋锈蚀。为降低水化热，建议选用粉煤灰水泥或中低热矿渣水泥，水胶比控制在0.30以下，并掺入缓凝型减水剂。混凝土入模温度宜保持在5℃～35℃，超出此范围需采取保温或降温措施。

养护环节直接决定纤维与基体界面的粘结质量。根据GB 50204-2015《混凝土结构工程施工质量验收规范》要求，高延性混凝土浇筑后应在12h内覆盖保湿，养护时间不少于14d。养护期间应保持表面湿润，避免风吹日晒导致失水过快。经验上来说，采用土工布覆盖并定时洒水，能有效避免早期干缩裂缝。

裂缝修补应用场景与材料适配性

高延性混凝土在水泥混凝土路面微裂缝修补中具有独特优势。对于1～3mm的细小裂缝，传统水泥砂浆因骨料粒径过大无法注入，而高延性混凝土采用石英砂（最大粒径≤0.6mm）和超细矿物掺合料，可顺利填充狭窄裂缝。修补后，材料与基体的粘结强度≥2.0MPa（按GB 50367-2013《混凝土结构加固设计规范》检测），且因纤维桥联作用，新旧界面不易二次开裂。

对于大面积路面修补，高延性混凝土的成本劣势较突出（约为普通混凝土的3～5倍），因此主要推荐用于结构关键部位或抗震加固层。以某省道桥梁铰缝修补为例，采用高延性混凝土灌注后，荷载试验显示横向分布系数提升15%，疲劳寿命延长2倍以上。

质量验收与检测标准

高延性混凝土的验收应依据JGJ/T 221-2010《纤维混凝土应用技术规程》和GB/T 50448-2015《水泥基灌浆材料应用技术规范》执行。现场需检测的项目包括：抗压强度（每组3个试件，龄期28d）、极限拉应变（采用哑铃形试件，标距100mm）、流动度（坍落扩展度试验，要求≥170mm）。对于加固工程，还需按GB 50550-2010《建筑结构加固工程施工质量验收规范》进行粘结强度拉拔测试，要求破坏面位于基材内部而非界面。

常见问题处理：若出现纤维结团，应检查搅拌工艺（建议先干混水泥、砂、纤维2min，再加水搅拌3min）；若流动性不足，可适当增加减水剂掺量（不超过胶凝材料总量的1.5%），但严禁额外加水。
