混凝土裂缝渗水、结构松散，用普通灌浆料补了又漏？问题出在材料渗透力不够。**高渗透环氧树脂灌浆料**能渗入0.1mm以下的微细裂缝，靠的是极低的表面张力和粘度，直接钻进混凝土毛细孔里固化，把结构重新粘成整体。这东西不是表面堵漏，是从根上修复。

什么叫高渗透环氧树脂灌浆料，跟普通环氧有啥区别

普通环氧树脂粘度大，像蜂蜜，灌进裂缝只能堵住表面。**高渗透环氧树脂**把分子量做小了，初始粘度控制在20-50 mPa·s（25℃），跟水差不多稀。它能顺着毛细孔往里钻，渗透深度在C30混凝土里实测能到6-8cm。

固化后的本体抗压强度按GB/T 50448-2015测试，能达到60-80MPa，粘结强度大于3.0MPa（干燥界面）。关键是它跟混凝土的热膨胀系数接近，温度从-10℃到60℃变化时，不开裂、不脱层。

实际操作中，普通环氧只能处理大于0.3mm的裂缝，高渗透型能对付0.05mm的微缝。这差别在水利工程和地下车库渗漏治理上，效果完全两个档次。

哪些场景非它不可

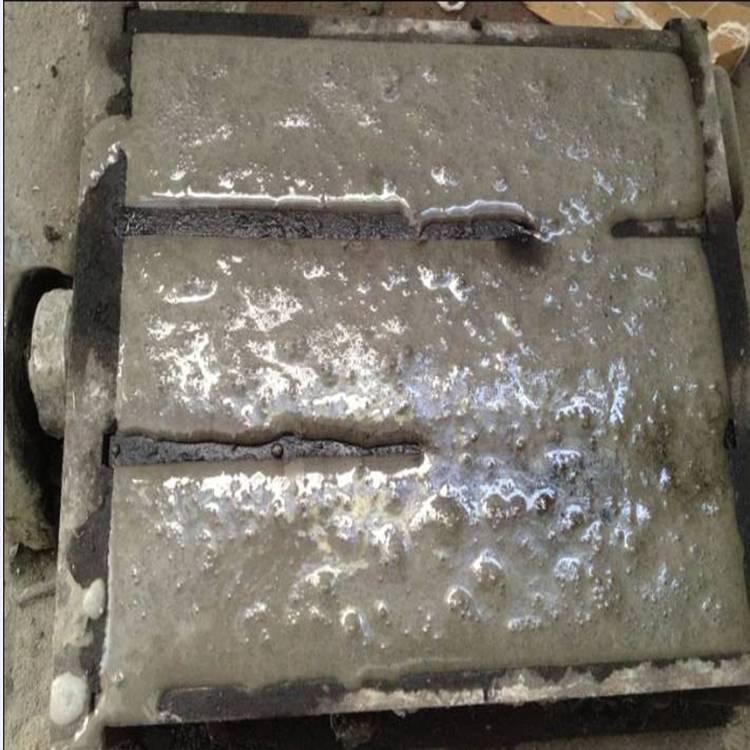

以某桥梁支座灌浆项目为例，支座垫石出现网状龟裂，裂缝宽0.1-0.2mm，渗水导致钢板锈蚀。用普通水泥基灌浆料，水灰比大了收缩，小了灌不进去。换成高渗透环氧树脂，低压灌注后7天，取芯样看裂缝完全填满，粘结强度达到2.8MPa。

另一个典型是化工厂地坪。酸碱腐蚀导致混凝土疏松，表面起砂。高渗透环氧灌浆料能渗入疏松层3-5mm，把松散颗粒重新胶结。固化后表面莫氏硬度从3提高到5，耐化学腐蚀性提升明显。

地铁隧道管片接缝渗漏也是高频场景。管片拼装缝宽只有1-2mm，背后还有泥土压力。用高渗透型材料配合专用注浆嘴，能确保浆液在0.3-0.5MPa压力下穿透泥皮，渗入混凝土本体，形成永久止水带。

施工时温度、压力和配比怎么控制

施工温度最好在5℃-35℃之间。低于5℃，固化反应变慢，强度发展滞后；高于35℃，适用期缩短到20分钟以内，操作手忙脚乱。冬季施工可以用温水浴预热A组份到20-25℃，但别直接加热，防止局部爆聚。

灌浆压力控制在0.2-0.5MPa，从裂缝最低点开始注。看到相邻注浆嘴出纯浆后，关闭阀门稳压30秒。压力太大容易把混凝土崩裂，太小灌不透。经验上来说，微细裂缝用低压慢灌，粗裂缝适当提高压力。

A:B组份按厂家推荐比例混合，一般是2:1或3:1（重量比）。用低速搅拌机（300-500转/分钟）搅2分钟，直到颜色均匀、没有丝状物。一次拌料量控制在15分钟内用完，别贪多，剩料会放热发白失效。

养护、检验和常见翻车点

灌浆完成后，养护24小时就能承受轻微荷载，完全固化要7天（25℃条件下）。养护期间别碰水，别震动。温度低时养护时间翻倍，比如5℃时要14天才能达到最终强度。

检验效果最直接的方法就是取芯。在灌浆区钻取直径50mm的芯样，看裂缝填充率。按GB/T 50448-2015要求，填充率应大于90%。现场也可以做渗水试验：在灌浆面蓄水24小时，背面观察无渗痕即为合格。

容易翻车的地方有三个：一是裂缝没清洗干净，有油污或浮灰，粘结力直接掉一半；二是注浆嘴间距太大，超过30cm容易留空腔；三是压力不稳，忽大忽小造成气泡夹层。处理微细裂缝前，先用压缩空气吹净缝内粉尘，再用丙酮擦洗，等挥发干了再注浆。

一个真实案例：某高层地下室底板渗漏治理

去年处理过一个项目，地下室底板厚600mm，出现多条贯穿性裂缝，宽0.2-0.5mm，渗水量达到每小时5升。之前用水泥基灌浆料处理过两次，两个月后又漏。

我们改用高渗透环氧树脂灌浆料，沿裂缝每25cm打一个注浆孔，深度打到板厚的2/3。用0.3MPa压力从一端开始注，看到相邻孔出浆后封堵。整个底板用了120公斤材料，7天后做闭水试验，滴水不漏。

两年后回访，底板干燥，裂缝处没有新裂纹。业主说中间经历过一次台风暴雨，地下水位上升了2米，底板没再渗过。这个案例说明，材料选对了，施工细节做到位，高渗透环氧树脂能解决反复渗漏的顽疾。
