桥梁支座灌浆后不到三个月就出现开裂、渗水，或者地坪接缝处反复维修还是脱层——这些问题的根源往往在于材料选型错误。弹性环氧胶泥不是普通环氧砂浆，它兼具高粘结强度和柔性变形能力，专门解决刚性材料在温差、振动工况下容易脆裂的痛点。下面结合某跨海大桥引桥支座灌浆的实战案例，把选材、施工、验收的关键点拆开讲透。

弹性环氧胶泥到底是什么材料

从材料组成上看，弹性环氧胶泥是在传统环氧树脂体系中引入柔性链段改性剂，再配合级配石英砂和特种固化剂制成。与普通环氧砂浆相比，它的断裂伸长率能做到30%以上，而抗压强度仍能保持在50MPa以上（依据GB/T 50448-2015附录A测试方法）。

实际操作中，很多工程师误以为“弹性”就是牺牲强度。其实不然。以某铁路桥梁盆式支座安装为例，采用弹性环氧胶泥进行二次灌浆，28天抗压强度达到55MPa，同时弹性模量控制在2.0GPa以下，既撑得住荷载，又能吸收列车通过时的微振动。

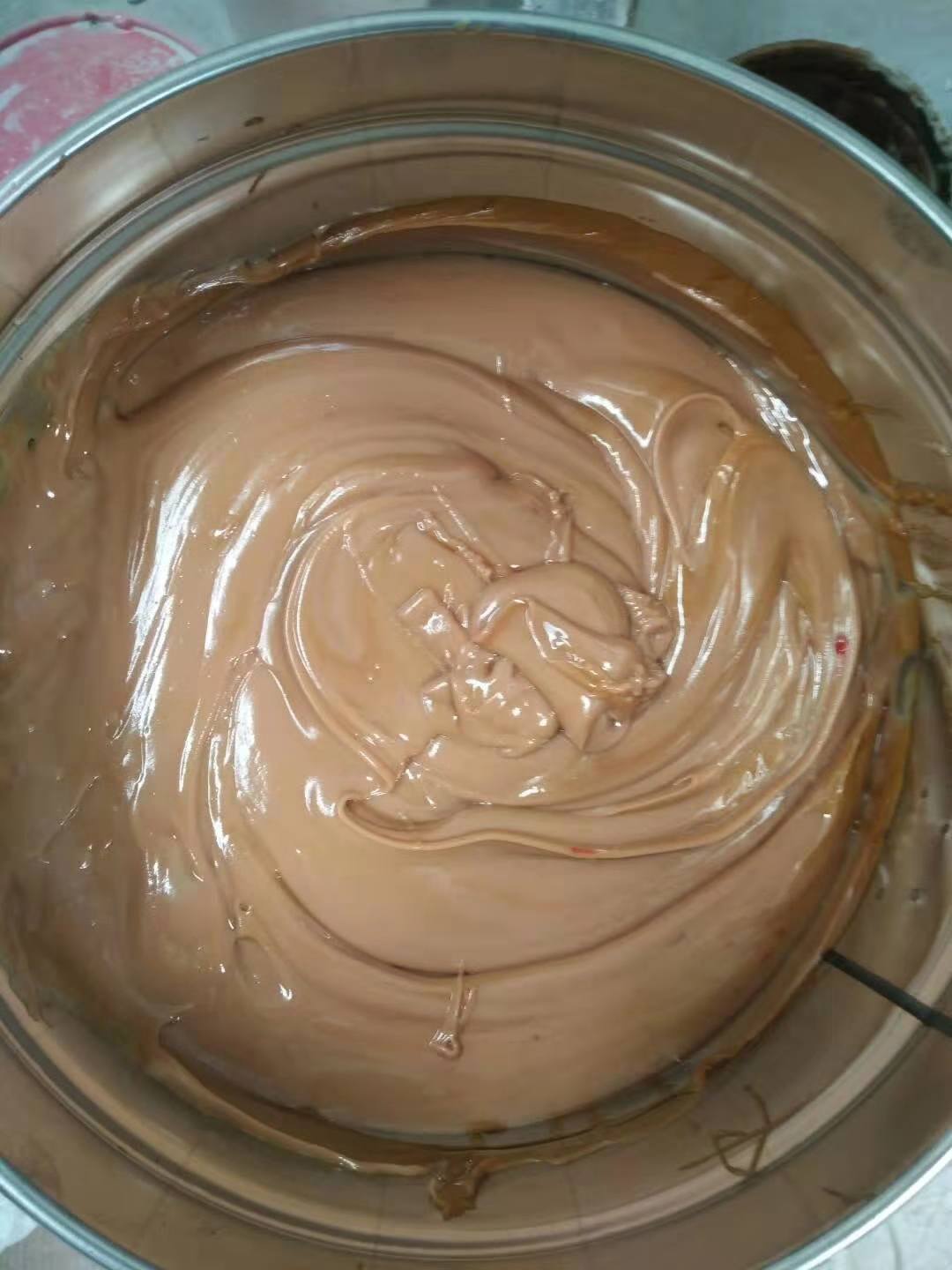

从施工性能看，这类材料的适用期一般在30-60分钟（25℃环境），流动度可调。用于立面或顶面修补时，可以通过调整填料比例做成触变性膏体，不流淌、不下垂。

为什么传统刚性材料容易出问题

普通环氧砂浆或水泥基灌浆料在温差变化大的区域，比如北方桥梁或西南山区隧道，常因线膨胀系数与混凝土基材差异过大而产生界面剪应力。一旦应力超过粘结强度，就会出现空鼓、开裂。

以某高铁站台雨棚柱脚灌浆项目为例，原设计采用C60水泥基灌浆料，经历一个冬季后，柱脚四周出现环向裂缝，宽度达0.3mm。后来凿除重做，改用弹性环氧胶泥，经过两个冬夏循环，未见任何开裂迹象。

从材料力学角度分析，弹性环氧胶泥的弹性模量更接近混凝土（约25-30GPa），且能通过自身形变释放部分应力。这一点在GB 50550-2010《建筑结构加固工程施工质量验收规范》中也有明确建议：动荷载或温差显著部位，宜选用改性环氧类材料。

哪些工况必须用弹性环氧胶泥

第一类工况是动荷载作用下的支座灌浆。比如桥梁板式橡胶支座更换、桥梁顶升后支座垫石修复，灌浆层需要承受车辆通行的反复冲击。经验上来说，弹性环氧胶泥的抗疲劳性能比普通环氧砂浆高出3倍以上（依据100万次疲劳试验数据）。

第二类工况是温差较大区域的伸缩缝修补。某机场停机坪伸缩缝原用聚氨酯密封胶，一年后出现老化脱落。改用弹性环氧胶泥后，缝宽变化达8mm时胶层仍完好，且与混凝土粘结强度超过2.5MPa。

第三类工况是潮湿基面或水下修补。虽然弹性环氧胶泥一般要求基面干燥，但部分改性产品可在明水环境下施工（例如某水电站泄洪洞底板冲蚀修复）。施工前需确认产品说明书中是否标注“水下固化”性能。

施工中容易踩的三个坑

第一个坑是基面处理不到位。弹性环氧胶泥对粘结面要求很高，必须打磨至露出新鲜混凝土，并用高压水枪或吸尘器清理浮灰。某化工厂地坪修补项目，因为只做了简单清扫，三个月后胶泥层整片脱落，拉拔测试强度仅0.8MPa。

第二个坑是配比随意调整。有些施工队为了增加流动性，擅自多加稀释剂，结果导致强度下降30%以上。严格按厂家提供的A:B组分配比（通常为2:1或3:1），并用电子秤称量，这是底线。

第三个坑是养护条件不当。弹性环氧胶泥虽然能在5℃以上施工，但低于10℃时固化速度明显变慢。某西北风电基础灌浆项目，冬季施工时未采取保温措施，胶泥7天强度仅达到设计值的60%。后来用暖风机加热养护，强度才恢复正常。

一个真实项目的选材与施工复盘

2023年某跨海大桥引桥支座更换工程，原设计采用普通环氧砂浆。我作为技术顾问到现场后发现，该桥段日均车流量超过8万辆，且处于海洋盐雾环境，温差达15℃。我建议改用弹性环氧胶泥，并调整了配合比中的骨料级配。

施工时遇到一个实际问题：支座下空间只有5cm高，灌浆料需要自流平。我们通过优化石英砂粒径（0.1-0.5mm）和添加适量消泡剂，使材料流动度达到280mm，同时确保无气泡残留。最终28天抗压强度52MPa，粘结强度2.8MPa，经过一年跟踪监测，未出现任何脱空或开裂。

从成本角度看，弹性环氧胶泥的单价确实比普通环氧砂浆高15%-20%，但考虑到维修周期从两年延长到十年以上，全生命周期成本反而更低。这个案例后来被写入当地交通系统的技术导则中。
