混凝土结构出现裂缝后，最怕修补材料与基层“两层皮”。混凝土裂纹修补剂的核心价值在于它能渗透进裂缝内部，通过结晶反应将开裂的混凝土重新“焊”成整体，而不是像普通环氧树脂那样只在表面糊一层。这种材料适合处理0.3mm以下的非结构性裂缝，施工时只需清理松动颗粒、用水润湿基面，然后直接涂刷或喷涂即可，不需要额外使用界面剂。

渗透结晶原理与性能指标

这种修补剂属于水泥基渗透结晶型材料，活性化学物质会随水进入混凝土毛细孔，与游离钙离子反应生成不溶性晶体，堵塞裂缝和孔隙。根据GB 18445-2012《水泥基渗透结晶型防水材料》标准，二次抗渗压力应≥0.8MPa。实际检测中，该材料能承受37米水柱压力（约0.37MPa），远高于地下室防水要求的0.6MPa（GB 50108-2008《地下工程防水技术规范》）。

凝结时间需满足施工窗口要求：初凝15-45分钟，终凝3-4小时。如果环境温度低于5℃或高于35℃，凝结时间会延长或缩短，建议避开极端温度施工。28天抗压强度比可达120%以上，抗折强度比≥95%，这是通过调整胶体与晶体比例实现的。

耐久性与抗环境腐蚀能力

修补后的混凝土能抵抗酸、石油产品、化工溶液的侵蚀，因为结晶层本身是惰性无机物。抗冻融循环达200次（按GB/T 50082-2009《普通混凝土长期性能和耐久性能试验方法》慢冻法），收缩率仅0.007%，远低于普通砂浆0.1%的收缩值，这避免了修补层因干缩再次开裂。

氯化钙挥发问题在工业地坪修补中很常见。该材料通过毛细孔迁移固定游离氯离子，不会像普通水泥基材料那样在表面析出白霜。实际工程中，某化工厂车间地坪修补后，两年内未出现起皮或腐蚀点。

施工工艺与操作要点

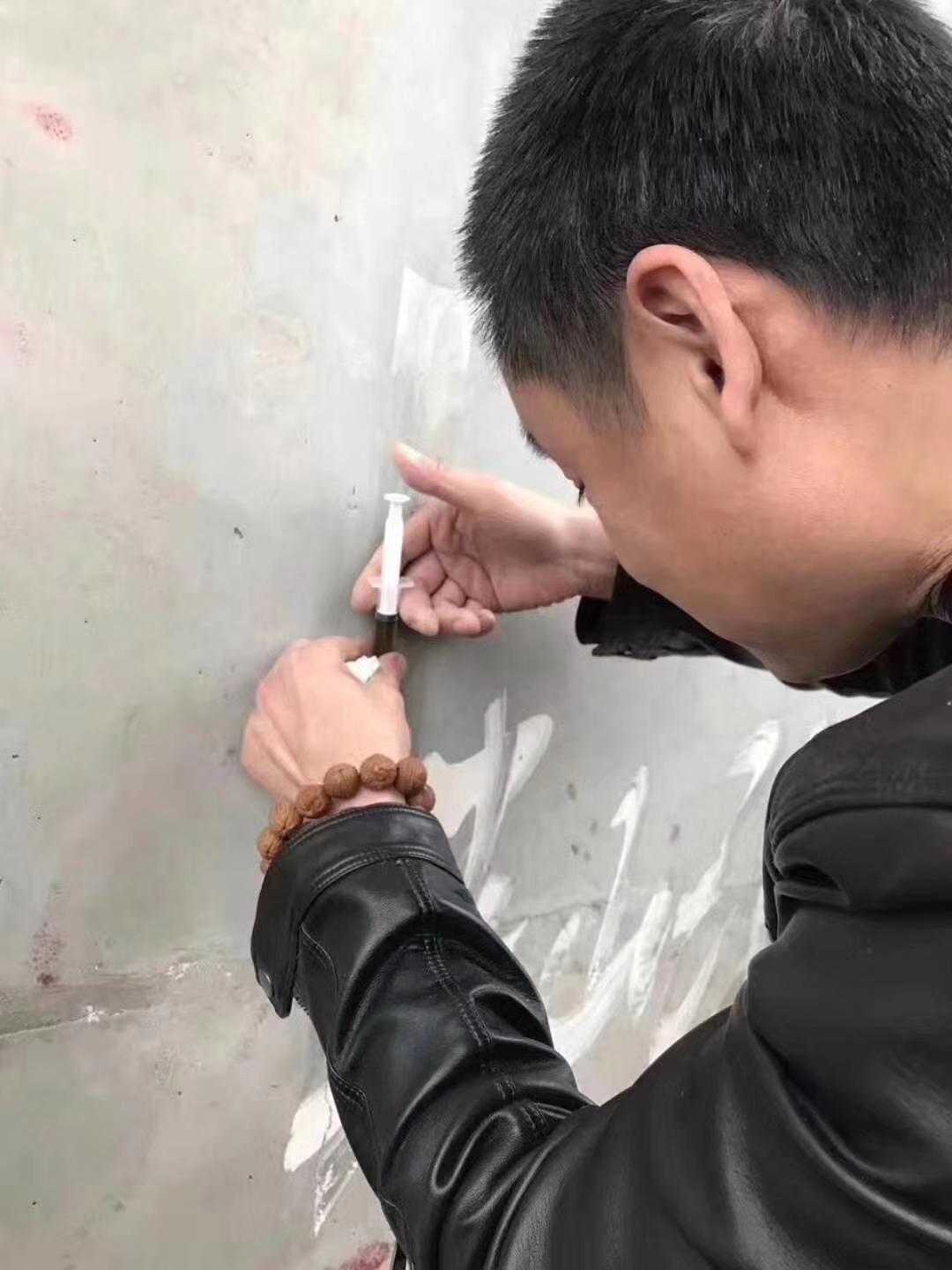

基面处理是关键：用钢丝刷或高压水枪清除浮浆、油污，露出坚实基层。裂缝宽度超过0.5mm时，需先沿裂缝开V型槽（深10-15mm），再用修补剂填实。施工方法可选喷涂（喷嘴距基面30cm，压力0.4-0.6MPa）或手工刮涂，单遍厚度控制在1-2mm，过厚容易开裂。

养护要求：施工后6小时内避免淋雨或暴晒，用湿布覆盖或喷水养护3天。温度20℃时，4小时即可上人行走，24小时可承受轻度水压。如果修补层意外脱落，只要基层未污染，残留的活性成分仍会持续结晶，不影响防水效果。

力学性能提升与验收标准

28天抗弯强度提升35%（从4.5MPa增至6.1MPa），抗拉强度提升60%（从2.0MPa增至3.2MPa），这得益于晶体与混凝土基体的互锁结构。按GB 50367-2013《混凝土结构加固设计规范》，非结构性裂缝修补后，粘结强度应≥1.5MPa，该材料实测值可达2.0MPa以上。

验收时用锤击法检查空鼓，空鼓面积不超过5%为合格。渗漏修补需做24小时闭水试验，水深50mm，水位下降不超过2mm。对于有抗渗要求的工程，可钻芯取样做抗渗试件，按GB/T 50448-2015附录B检测。

常见问题与现场经验

修补后表面泛白，通常是养护时水分蒸发过快，导致未反应的活性物质析出。解决办法是加强早期保湿，或用稀盐酸轻擦。如果材料黏度太大不易涂刷，可加少量水（不超过5%）搅拌，但会延长凝结时间。

冬季施工时，基面温度低于0℃会导致材料冻坏，必须搭设暖棚并保持温度在5℃以上。实际操作中，对于潮湿基面（含水率≥4%）反而有利于结晶反应，但明水必须擦干。这种材料不能用于结构补强，只能修复表面裂缝和防水。
