桥梁支座更换、厂房地坪起砂、混凝土结构裂缝——这些维修场景中，最让人头疼的不是材料本身，而是修补后能不能“粘得住、不开裂、扛得住重载”。水泥聚合物修补砂浆料正是为解决这类粘结与耐久性问题而设计的专用材料，它通过聚合物改性提升了普通水泥砂浆的柔韧性和附着力，能直接用于薄层修补、快速通车等工况。

水泥聚合物修补砂浆料到底是什么材料

从材料组成上看，它是在普通水泥砂浆基础上，掺入了可再分散乳胶粉、纤维素醚等聚合物组分。这些聚合物在砂浆硬化后形成连续薄膜，填补了水泥水化产物之间的微孔隙，从而降低弹性模量、提高抗拉强度。

按GB/T 50448-2015《水泥基灌浆材料应用技术规范》的分类，这类材料属于“聚合物改性水泥基修补材料”，其28天抗折强度通常能达到8-12MPa，粘结强度在1.5MPa以上，远高于普通砂浆的0.3-0.5MPa。实际操作中，我们常用它来修补厚度在5-30mm的混凝土表面缺陷。

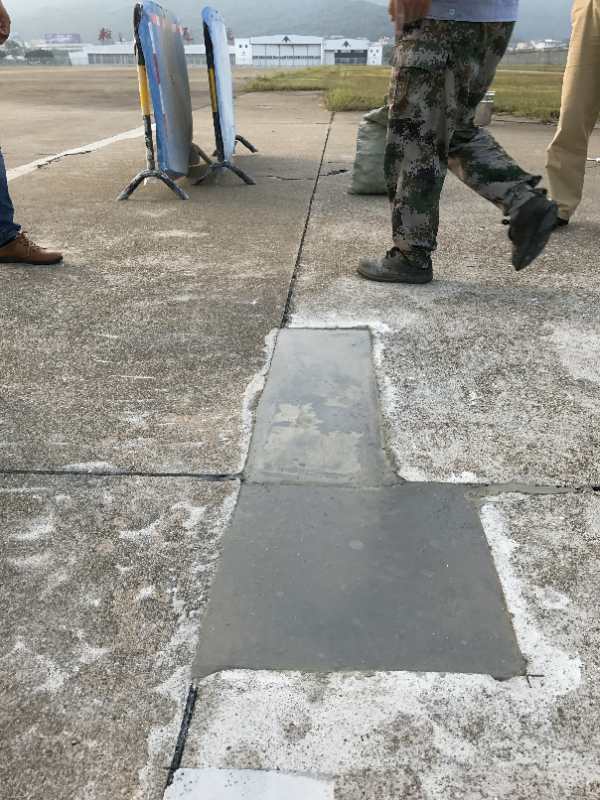

举个例子：某物流仓库地面因叉车频繁碾压出现起皮、坑槽，用普通砂浆修补后不到一个月又脱落了。换成水泥聚合物修补砂浆料后，两年多下来边缘依然完好。关键就在于聚合物让材料与基层形成了“柔性咬合”，而不是硬碰硬的刚性粘结。

为什么它能解决普通砂浆“粘不住”的难题

普通水泥砂浆在干燥收缩时会产生拉应力，一旦拉应力超过粘结强度，界面就会脱开。水泥聚合物修补砂浆料中的聚合物粒子在水泥水化过程中会向基层表面迁移，形成一层物理锚固层，相当于给界面加了一层“双面胶”。

从工程实测数据看，在C40混凝土基层上做拉拔试验，普通砂浆的粘结强度只有0.6MPa左右，而聚合物修补砂浆料可以达到1.8-2.2MPa。这个差异在温度变化时尤其明显——聚合物砂浆的线膨胀系数与混凝土更接近，夏季高温或冬季低温下不易产生温度应力集中。

经验上来说，修补前基层必须做“饱和面干”处理：洒水至表面湿润但无明水。如果基层太干，聚合物乳液会迅速失水成膜，反而影响渗透效果；如果明水太多，又会稀释聚合物浓度。这个细节决定了修补成败。

施工时要注意哪些关键参数

首先是温度范围。最佳施工环境温度是5℃-35℃，低于5℃时聚合物成膜不完全，强度发展会滞后；高于35℃时水分蒸发过快，容易产生塑性裂缝。冬季施工建议用温水拌合，水温控制在20℃-30℃即可。

其次是拌合时间。干粉料与水的质量比通常为1:0.14-0.16，具体按产品说明书执行。使用低速搅拌机（转速不超过500转/分钟）搅拌3-4分钟，静置2分钟消泡后再搅拌1分钟。搅拌过度会引入气泡，影响最终密实度。

养护环节经常被忽视。修补完成后应覆盖湿麻布或塑料薄膜保湿养护，前24小时内严禁淋水或荷载。24小时后可洒水养护，保持湿润状态至少7天。如果修补区域要快速通车，可选用早强型配方，12小时抗压强度能达到20MPa以上。

实际工程中的常见误区与解决办法

误区一：认为聚合物砂浆可以替代结构加固。某桥梁伸缩缝修补项目中，施工队直接用聚合物砂浆填充深度超过50mm的坑洞，结果三个月后出现沉降。正确做法是：深度超过30mm的修补应分层施工，每层厚度控制在10-15mm，必要时植入钢筋网片增强。

误区二：忽视界面处理。某厂房设备基础二次灌浆时，基层没有凿毛就直接浇筑聚合物砂浆，导致整体脱落。按规范要求，基层必须凿毛至露出新鲜骨料，并用高压水枪冲洗干净。对于光滑的混凝土表面，建议先涂刷一道聚合物界面剂，增强机械咬合力。

误区三：过度依赖材料性能而忽略配合比。有次现场工人为了增加流动性，擅自多加了10%的水，结果28天抗压强度从设计要求的40MPa掉到了28MPa。记住：聚合物砂浆的用水量直接影响强度与收缩率，必须严格按配比执行。

一个真实的桥梁支座灌浆案例

去年处理过一座高速公路桥的支座更换项目，原设计用普通灌浆料，但支座下垫石厚度只有15mm，且基层是旧混凝土，表面存在轻微碳化。普通灌浆料流动性好但收缩大，薄层施工容易开裂。

我们改用水泥聚合物修补砂浆料，配合界面处理方案：先对垫石表面进行喷砂处理，去除碳化层，然后涂刷聚合物界面剂，最后灌注聚合物砂浆。养护7天后取芯检测，粘结强度达到2.1MPa，抗压强度52.3MPa，满足设计要求。

这个案例说明，材料选对了只是第一步，施工工艺的细节——包括界面处理、分层厚度、养护条件——才是保证修补长期有效的关键。现场遇到类似薄层修补工况时，建议优先考虑聚合物改性方案，而不是单纯增加水泥用量来提强度。
