混凝土裂缝渗漏、疏松基材加固，核心在于材料能否真正渗透到微米级孔隙中。高渗透环氧注液凭借其极低的表面张力和优异的润湿能力，能渗入0.1mm以下的细微裂缝，解决传统环氧注浆液无法根治的“假封堵”问题。本文从实际施工角度，拆解这类材料的选择逻辑与操作要点。

高渗透环氧注浆液到底是什么材料

从化学结构上说，它属于低粘度、高反应活性的双组分环氧树脂体系。与普通环氧灌浆料不同，它的初始粘度通常控制在50-200 mPa·s（25℃），接近水的流动性，但固化后又能达到60-80MPa的抗压强度。这种“先渗透后固化”的特性，让它能钻进混凝土内部毛细孔，而不是只糊在表面。

以某跨海大桥支座垫石修复为例，原结构因氯离子侵蚀导致表层3-5cm疏松。如果用普通环氧注浆，压力稍大就会沿着裂缝外溢，根本留不住。换成高渗透环氧注浆液后，材料靠毛细作用自行吸入，24小时后取芯检测，渗透深度达到4.2cm，粘结强度超过2.5MPa，符合GB/T 50448-2015中树脂灌浆料的技术要求。

实际选材时，重点看两个指标：一是25℃下的粘度值，低于100 mPa·s才具备微细裂缝渗透能力；二是固化收缩率，必须控制在0.1%以内，否则二次开裂等于白干。

为什么普通注浆液解决不了深层渗漏

很多现场师傅遇到过这种情况：裂缝表面打了密封胶，但过几天又阴湿。问题出在材料进不去。普通环氧注浆液粘度动辄500-1000 mPa·s，在0.2mm以下的裂缝里根本推不动，只能靠高压硬灌，结果把裂缝撑得更宽，形成新的渗水通道。

高渗透环氧注浆液的分子链设计更短，加上特殊的活性稀释剂，能在不牺牲力学性能的前提下把粘度降下来。以GB/T 50448-2015附录C的灌浆材料流动性测试方法为准，它在0.1mm宽的模拟裂缝中，30分钟内的爬升高度能达到15cm以上，这个数据在实验室里很容易验证。

施工温度对渗透效果影响很大。经验上来说，基材温度低于5℃时，环氧树脂的反应速度会明显变慢，渗透深度可能打五折。所以冬季施工时，建议用温水浴预热材料到15-20℃，或者选用低温固化型配方。

高渗透环氧注浆液该怎么用才不出错

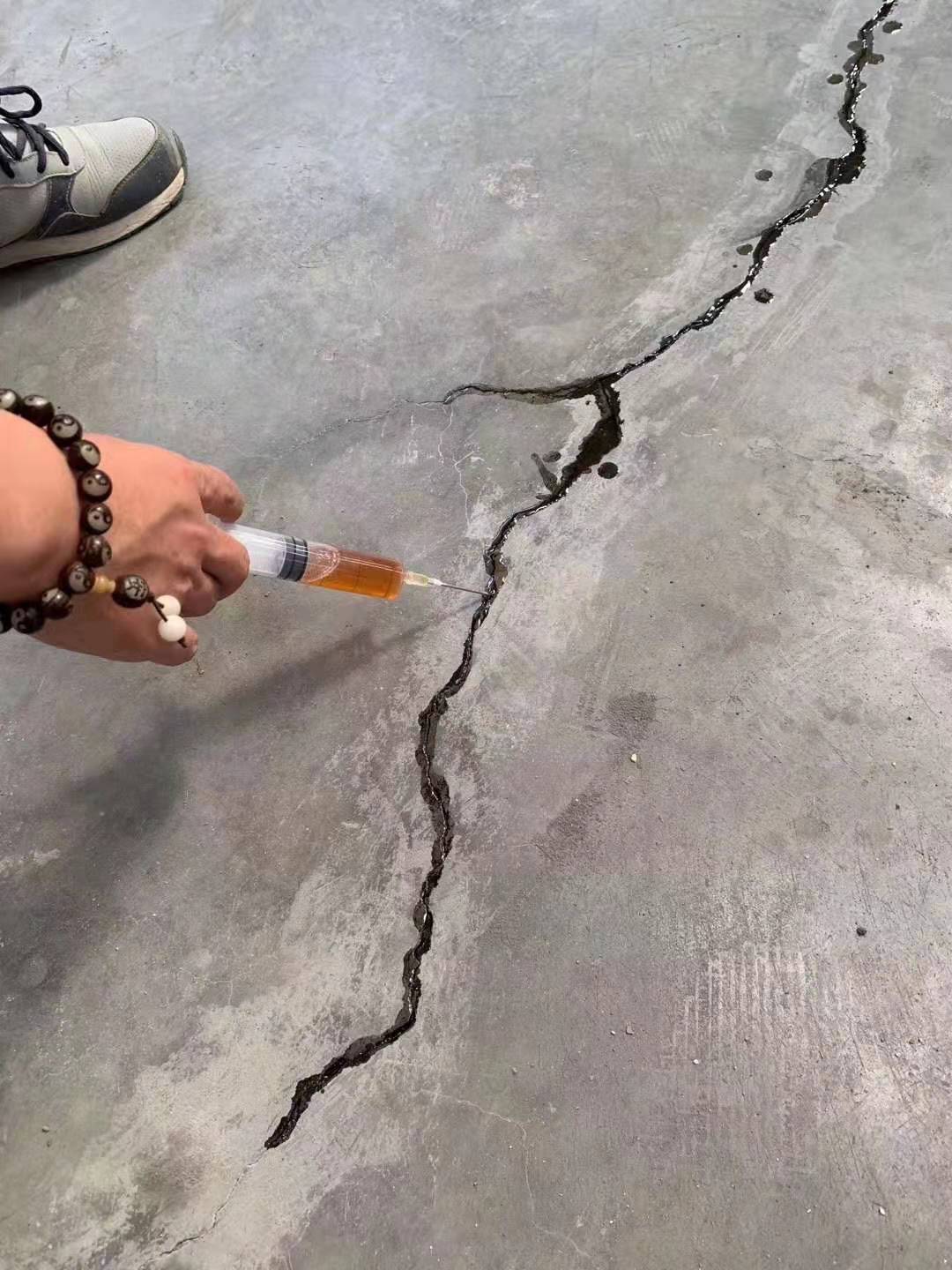

第一步是基面处理。用角磨机或高压水枪清除表面浮浆和油污，裂缝两侧各10cm范围内必须露出新鲜混凝土。如果裂缝里有明水，需要先用热风枪或压缩空气吹干，因为环氧树脂遇水会乳化，直接影响粘结强度。

注浆压力控制在0.2-0.5MPa之间，低压慢注比高压快灌更有效。实际操作中，我习惯从裂缝最低点开始注，看到相邻注浆嘴出浆后立即封闭，形成“逐孔推进”的循环。以某地下室底板渗漏项目为例，200条裂缝用了4天处理完，复检时只有3处出现轻微渗点，原因都是基层没彻底干燥。

养护时间不能省。高渗透环氧注浆液虽然24小时能初步固化，但完全达到设计强度需要7天。这期间要避免震动和明水浸泡。如果急着回填土，至少也要等72小时后，用回弹仪检测强度达到设计值的80%以上再动手。

现场常见误区与规避方法

最典型的错误是“多刷一遍更保险”。有些人觉得材料稀，就反复涂刷或过量注浆，结果固化后表面形成一层硬壳，内部反而没填实。正确的做法是按每米裂缝20-30ml的用量控制，分两次注浆，中间间隔30分钟让材料充分渗透。

另一个误区是忽略裂缝的“呼吸效应”。混凝土裂缝会随温度变化而开合，如果注浆材料完全刚性，到冬季收缩时可能被拉裂。所以选材时要关注断裂伸长率，高渗透环氧注浆液这个指标一般控制在1.5%-3%，既能保证强度，又能适应0.1mm以内的微变形。

遇到蜂窝麻面或疏松区时，不要直接注浆。先凿除松散层，用高压水冲洗干净，再用高渗透环氧注浆液配合水泥基修补料进行“环氧-水泥复合修复”。我曾在某水厂沉淀池底板做过这种处理，3年后复查，修补区域没有任何脱层或渗漏。

一个实际案例：某隧道衬砌渗漏的修复经验

去年参与过一个隧道项目，衬砌混凝土出现大量纵向裂缝，宽度0.1-0.3mm，渗水严重。传统方案是凿槽埋管注浆，但工期太长。我们改用高渗透环氧注浆液配合表面封闭法：先在裂缝表面涂一层快干型环氧腻子，预埋注浆嘴，等腻子固化后开始低压注浆。

关键操作是注浆后保持压力5分钟，让材料充分渗入衬砌背后的空洞区。最终取芯检测显示，渗透深度平均达到6.8mm，粘结强度3.2MPa，远超设计要求的1.5MPa。这个案例说明，只要材料选对、工艺做细，微细裂缝渗漏完全可以一次根治。

需要提醒的是，高渗透环氧注浆液不适用于宽度超过2mm的裂缝。这类大裂缝建议先用水泥基灌浆料填充，再配合环氧注浆做表层封闭，否则成本太高且效果不理想。
