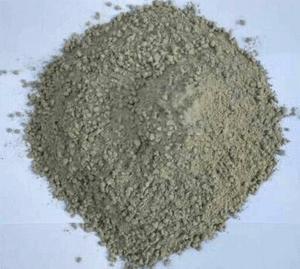

你在找的丙烯酸水泥砂浆，本质上是一种通过丙烯酸乳液改性水泥基材料，专门用来解决混凝土修补层粘结不牢、容易开裂脱落的问题。它比普通砂浆粘接力强、抗渗好、收缩小，适用于薄层修补和防水加固。简单说，就是给旧混凝土贴一层“皮”，这层皮得贴得牢、不开裂。

这材料跟普通水泥砂浆到底差在哪

普通水泥砂浆修补混凝土，最大的毛病是干缩大、粘结弱，过个半年一年，修补层边缘翘起来、中间空鼓是常有的事。丙烯酸水泥砂浆在搅拌时加入了丙烯酸乳液，这种乳液在水泥水化过程中形成连续聚合物膜，能有效阻断水分蒸发通道，把干缩率降下来。

从数据上看，按GB/T 50448-2015《水泥基灌浆材料应用技术规范》测试，普通砂浆28天粘结强度一般在0.5-0.8MPa，而丙烯酸改性后能到1.5MPa以上，有的配方甚至能到2.0MPa。抗渗压力也能从P6级提升到P12级以上，这对桥梁、隧道这类有水环境的结构修补特别重要。

实际操作中，你拿抹刀刮这种砂浆时，会感觉它比普通砂浆“润”，不容易散，刮完表面光洁度也好。这就是丙烯酸乳液起的作用——它改善了施工和易性，让工人操作起来更顺手。

什么情况下必须用它

我遇到过最典型的案例是某高速公路桥梁的支座垫石修补。支座垫石长期受压，加上雨水侵蚀，表面混凝土起皮脱落，露筋严重。如果用普通砂浆修补，薄层（1-2cm）根本挂不住，厚了又影响支座标高。这时候丙烯酸水泥砂浆就是唯一选择——它能在1-2cm薄层施工，28天抗压强度达到40MPa以上，完全满足支座承载要求。

另一个常见场景是地下室剪力墙的蜂窝麻面修补。剪力墙表面缺陷深度一般只有1-3cm，如果用高强灌浆料，流动性太大，抹不住；用聚合物修补砂浆，成本又太高。丙烯酸水泥砂浆正好卡在中间——既有足够粘结力，价格又比纯聚合物砂浆便宜30%左右，是性价比最优方案。

经验上来说，只要遇到“薄层修补”“新旧混凝土界面粘结”“有防水要求”这三个关键词同时出现，你就该考虑用丙烯酸水泥砂浆。比如水池内壁修补、大坝溢流面修复、预制构件棱角修补，这些场景都是它的强项。

现场搅拌和施工的关键控制点

搅拌顺序很重要。先倒水，再加丙烯酸乳液，最后加干粉料。干粉料里已经配好了水泥、砂子和外加剂，你只需要按厂家说明的比例加水就行。千万不能先加干粉再倒乳液，那样容易结团，搅拌不均匀。用低速手电钻搅拌2-3分钟，静置2分钟消泡，再搅拌1分钟就能用了。

施工温度要控制在5-35℃之间。低于5℃，丙烯酸乳液成膜不好，粘结力会打折扣；高于35℃，水分蒸发太快，砂浆表面容易起皮。夏天施工时，基面要提前洒水湿润，但不要有明水。冬天施工，可以用温水（不超过40℃）搅拌，但别用热水，否则乳液会破乳失效。

养护是很多人容易忽略的环节。丙烯酸水泥砂浆是水性材料，需要湿养护。抹完后立即覆盖湿麻袋或塑料薄膜，保持湿润7天。前3天尤其关键，每天喷水3-4次。如果养护不到位，表面会发白、起粉，强度可能只有设计值的60%。

常见问题：为什么我做的修补层还是开裂了

开裂的原因十有八九是基面处理没做到位。旧混凝土表面必须凿毛、清理干净，露出新鲜骨料，然后用高压水枪冲洗，不能有浮灰、油污。基面如果太光滑，丙烯酸水泥砂浆跟旧混凝土之间就是“假粘结”，一收缩就拉裂。按JGJ/T 325-2014《聚合物水泥砂浆应用技术规程》要求，基面拉毛深度不应小于2mm，这是硬指标。

另一个原因是单次施工厚度超标。丙烯酸水泥砂浆虽然收缩小，但一次抹面厚度最好控制在2cm以内。如果修补深度超过2cm，要分层施工，每层间隔时间不少于24小时。以某水电站泄洪洞底板修补为例，深度6cm的坑洞，我们分了3层抹，每层压实抹光，最终用了两年没出现裂缝。

还有一点：配比不能随意改。有些工人觉得稠了加水、稀了加粉，这会让丙烯酸乳液比例失调，直接导致强度下降。正确的做法是严格按照厂家推荐的液料比来搅拌，如果觉得太稠，可以适当延长搅拌时间，而不是加水。

从两个实际工程看它的应用效果

第一个是某跨海大桥的桥墩潮汐区修补。桥墩在潮汐带长期受海水干湿循环，表面混凝土剥落严重。我们用了丙烯酸水泥砂浆进行薄层修补，厚度控制在1.5cm，施工后养护7天。经过一个冬季的海水冲刷，修补层完好无损，氯离子渗透深度只有3mm，远低于普通砂浆的15mm。这个项目证明，它在海洋环境下的耐久性比普通砂浆强一个量级。

第二个是某地铁车站的侧墙裂缝修补。侧墙出现0.3-0.5mm的细微裂缝，渗水严重。我们用丙烯酸水泥砂浆沿裂缝开V型槽（深2cm、宽3cm），然后用砂浆填实抹平。施工后48小时，渗水点全部止住。三个月后回访，没有发现新裂缝。这说明它对细微裂缝的封闭效果很可靠，关键是施工时要把V型槽清理干净，不能有灰尘和明水。

这两个案例有个共同点：都是薄层、高粘结、有防水要求的场景。丙烯酸水泥砂浆在这些工况下，比环氧砂浆便宜，比普通砂浆可靠，是性价比最高的选择。
