标准预应力管道压浆料的核心作用，是填充预应力孔道、保护钢绞线不被腐蚀，并实现预应力筋与混凝土结构的可靠粘结。在桥梁或大型建筑的后张法施工中，压浆质量直接决定预应力结构的安全与寿命，选对材料、按规范操作，是避免钢绞线锈蚀和预应力损失的关键。

标准预应力管道压浆料到底是什么材料

从材料属性上看，标准预应力管道压浆料是一种专用于预应力孔道压浆的高性能水泥基灌浆材料。它由水泥、高效减水剂、膨胀剂、矿物掺合料等组分精确配比而成，与水搅拌后形成流动性好、无收缩、高强度的浆体。

与普通水泥浆不同，这种材料必须满足《预应力孔道灌浆材料》（GB/T 50448-2015）的严格指标。例如，其初始流动度应控制在10~17秒（流锥法），30分钟后流动度不应低于10秒，以保证在长距离管道中的可泵送性。同时，3小时自由泌水率必须为0%，确保浆体在凝固前不发生离析。

实际操作中，很多新手容易把普通水泥加水和减水剂就当作压浆料用。经验上来说，这样做很难控制膨胀率，反而容易造成孔道内产生气泡或收缩裂缝，直接影响钢绞线的握裹力。

为什么后张法预应力施工必须用它

后张法预应力结构中，钢绞线穿入波纹管后，孔道内的空隙必须用压浆料完全填充。如果使用普通砂浆，其收缩特性会导致浆体与钢绞线之间产生空隙，水分和氯离子就能沿着空隙渗透，引发钢绞线应力腐蚀，严重时可能导致脆断。

标准预应力管道压浆料具备微膨胀特性，其限制膨胀率在0~0.1%之间，能够补偿浆体在硬化过程中的体积收缩。以某跨江大桥的箱梁施工为例，我们曾对比过普通水泥浆和专用压浆料的试块，28天抗压强度分别为35MPa和58MPa，而且专用料组没有发现任何收缩裂缝。

此外，规范要求压浆料的抗压强度不低于50MPa（28天），抗折强度不低于8MPa。这个强度等级确保了预应力筋与结构能协同受力，在车辆动荷载或地震作用下不会发生滑移。简单说，不用标准料，预应力结构的安全储备就打了折扣。

施工时怎么配比和搅拌才能保证质量

压浆料的配比必须严格按厂家提供的推荐水料比执行，常见的水料比在0.26~0.30之间。加水过多会直接导致浆体离析、泌水，强度下降；加水过少则流动度不够，泵送困难。实际操作中，建议用精度0.5kg的电子秤称量水与干料，不要凭经验估算。

搅拌设备应使用高速搅拌机，转速不低于1000r/min。先加入计算量的水，再缓慢倒入压浆料干粉，搅拌时间控制在3~5分钟，直到浆体均匀无结块。静置2分钟排泡后，再搅拌1分钟即可使用。以某高铁预制梁场为例，我们要求每盘浆料都做流动度测试，合格后才能灌浆。

这里要提醒一点：搅拌好的浆体必须在30~45分钟内用完。如果超过时间，浆体流动度下降，即使再加水搅拌也属于违规操作，会破坏水胶比和膨胀性能。现场应该按实际压浆速度分批搅拌，避免浪费。

压浆操作的关键控制点和常见误区

压浆前必须检查孔道是否通畅、有无积水。规范要求孔道内不得有积水和杂物，因为残留水会稀释浆体，导致局部水灰比增大，形成薄弱区。实际操作中，可以用压缩空气吹干孔道，再用少量水泥净浆湿润管壁。

压浆顺序应从最低点压入，从最高点排气。以某互通立交的现浇箱梁为例，我们采用真空辅助压浆工艺，在孔道两端分别连接压浆机和真空泵，抽真空至-0.06~-0.08MPa，然后压浆。这样能有效排出孔道内空气，保证填充密实度。出浆口流出与进浆口相同稠度的浆体后，需继续加压0.5~0.6MPa并持压2~3分钟。

常见的误区有两个：一是压浆速度过快，认为只要浆体流出来就行，结果内部气泡没排净；二是忽略环境温度。规范规定压浆时环境温度应在5℃~35℃之间，低于5℃时浆体水化反应慢，强度发展不足，高于35℃时浆体容易速凝堵管。冬季施工应使用温水拌和，水温不超过40℃。

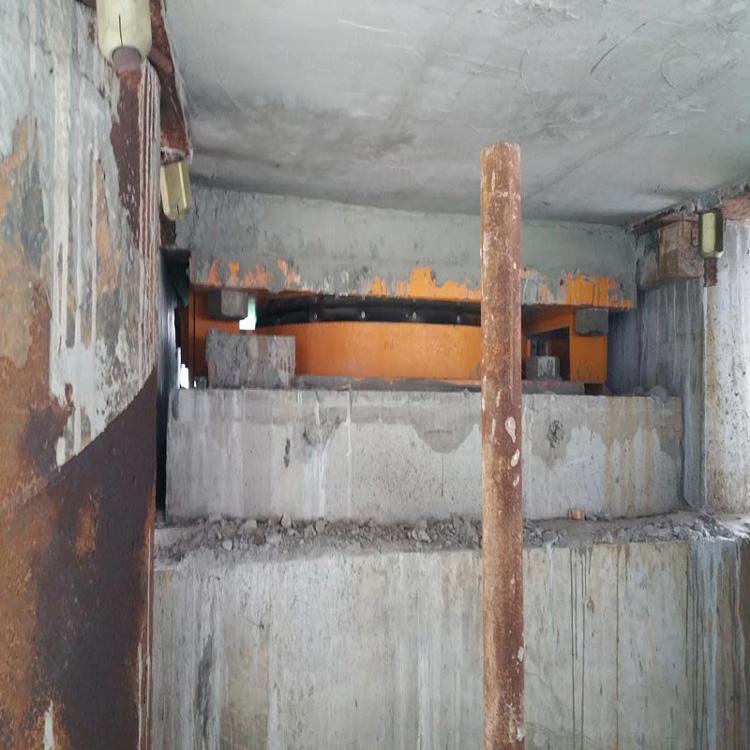

从一座跨海大桥的支座灌浆项目看压浆料的实际表现

去年参与的一个跨海大桥引桥支座灌浆项目，设计要求压浆料28天抗压强度不低于60MPa，且需通过3000小时抗氯离子渗透试验。我们选用的标准预应力管道压浆料，经过第三方检测，氯离子扩散系数为1.2×10⁻¹² m²/s，远低于规范要求的2.0×10⁻¹² m²/s，有效保障了海洋环境下的耐久性。

施工过程中，有一段孔道因波纹管破损进入少量海水。按照常规处理，我们立即停止压浆，用高压水冲洗后压缩空气干燥，再重新压浆。事后对该段进行雷达检测，发现填充密实度达到98%以上，没有出现脱空现象。这说明只要操作规范，标准压浆料的抗渗和填充性能是可靠的。

另外，养护环节也容易被忽视。压浆完成后，应保持孔道湿润养护至少7天，温度控制在10℃以上。如果养护不到位，浆体表面失水过快会产生塑性收缩裂缝。我们在项目中采用覆盖湿麻袋并定期洒水的方式，保证了养护质量。最终该批压浆料试块28天强度达到68MPa，膨胀率控制在0.02%，完全满足设计要求。
