混凝土微膨胀剂的掺量控制，直接决定补偿收缩的效果。掺少了，混凝土照样开裂；掺多了，反而会把结构撑裂。这个量，不是随便按胶凝材料的百分之几就能定的，得根据工程的实际约束条件和膨胀率要求来算。下面我从一个干了十五年现场施工的角度，把这事儿说清楚。

微膨胀剂到底起什么作用

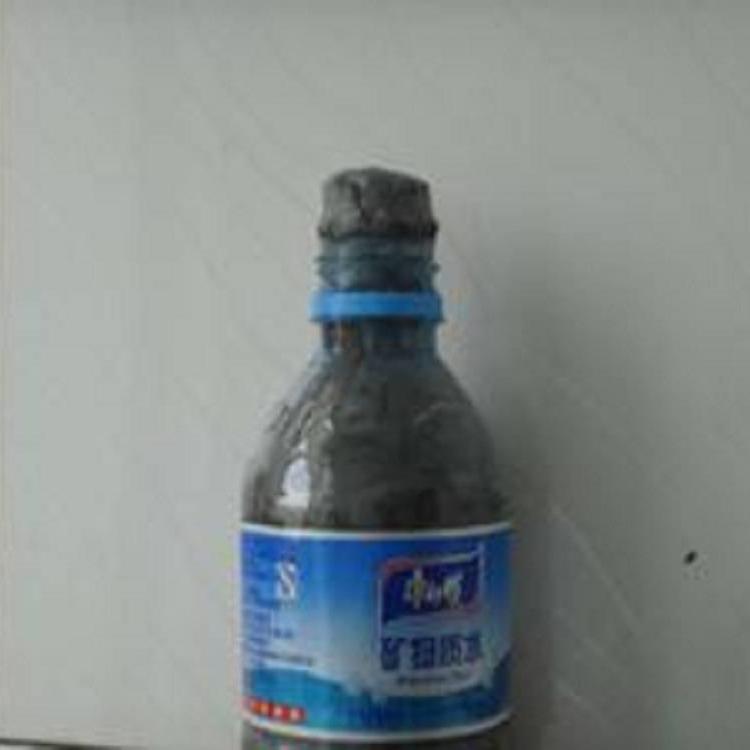

混凝土硬化过程中，水分蒸发和温度下降都会导致体积收缩，收缩率通常在万分之三到万分之五之间。如果结构受到基础、钢筋或相邻构件的约束，收缩应力一旦超过混凝土的抗拉强度，裂缝就出来了。微膨胀剂的作用，就是通过在水化过程中生成钙矾石或氢氧化钙晶体，产生体积膨胀，来抵消这部分收缩。

以某桥梁支座垫石施工为例，C50混凝土浇筑后24小时内，如果没有膨胀补偿，垫石与支座底板的接触面很容易出现发丝裂缝。掺入适量膨胀剂后，限制膨胀率控制在0.02%～0.04%（按GB/T 50448-2015附录A方法检测），28天龄期时垫石表面未发现任何可见裂缝。实际操作中，膨胀剂的掺量通常按内掺法计算，即等量取代胶凝材料总量的6%～12%，具体数值要依据设计要求的限制膨胀率反推。

经验上来说，膨胀剂不是越多越好。钙矾石晶体在潮湿环境下持续生成，如果掺量超过12%，后期膨胀可能超出约束能力，反而导致混凝土胀裂。我见过一个地下室外墙项目，施工队为了保险把掺量提到14%，结果拆模后发现墙体表面出现网状裂纹——这就是过膨胀造成的。

掺量怎么算才准

计算掺量前，必须先搞清楚三个参数：设计要求的限制膨胀率（通常为0.02%～0.05%）、胶凝材料总用量（水泥+掺合料+膨胀剂）、以及所用膨胀剂的限制膨胀率标准值（产品说明书上会给出，一般不低于0.05%）。公式很简单：膨胀剂掺量（%）=（设计限制膨胀率 ÷ 产品标准限制膨胀率）× 100%。但这里有个坑——产品标准值是在标准养护条件（20℃±2℃，相对湿度≥95%）下测的，现场环境温度、湿度、养护方式都会影响实际膨胀效果。

以某地下管廊工程为例，设计限制膨胀率为0.03%，所用膨胀剂标准限制膨胀率为0.06%，理论掺量就是0.03/0.06×100%=5%。但现场浇筑时正值夏季，气温35℃，水分蒸发快，实际膨胀率只有0.018%，不满足要求。后来把掺量调整到8%，同时采用覆盖塑料薄膜加洒水养护的方式，才达到0.03%的目标。这说明，理论计算只是起点，必须根据现场条件做试配调整。

实际操作中，我建议至少做三组试配：一组按理论值，一组上浮2%，一组上浮4%。用40mm×40mm×160mm的棱柱体试件，按GB/T 50448-2015标准测7天和28天的限制膨胀率。选能满足设计要求且膨胀率最接近目标值的那组作为施工掺量。这个试配过程不能省，尤其是大体积混凝土或强约束结构，差一个百分点都可能出问题。

不同场景掺量怎么调

后浇带和膨胀加强带是掺量调整最典型的场景。后浇带通常要求混凝土有较大的膨胀率来补偿两侧老混凝土的约束收缩，掺量一般取上限10%～12%。而膨胀加强带则要兼顾两侧混凝土的膨胀协调性，掺量通常取8%～10%，同时加强带两侧1米范围内要设置密目钢丝网，防止膨胀剂流失。

以某地铁车站侧墙为例，结构长度超过120米，设计采用膨胀加强带代替后浇带。加强带处混凝土掺量12%，带两侧过渡区掺量8%，其余部位掺量6%。施工时严格控制浇筑顺序：先浇筑过渡区，在初凝前浇筑加强带。28天观测下来，整段侧墙未发现宽度超过0.2mm的裂缝。这个案例说明，掺量不是一刀切，要根据结构部位和约束条件分区调整。

对于大体积混凝土（如筏板基础），掺量反而要适当降低，通常控制在6%～8%。因为大体积混凝土内部温度高，水化热导致早期膨胀率偏大，后期降温收缩也大，如果掺量过高，早期膨胀过大反而容易在降温阶段产生拉应力。我处理过一个电厂汽机基座项目，C40混凝土，厚度2.5米，掺量从10%降到7%，同时配合冰水拌合和冷却水管，最终裂缝控制效果比掺10%还好。

施工中常见的三个坑

第一个坑是搅拌时间不足。膨胀剂需要与水泥、骨料充分混合才能均匀膨胀。如果搅拌时间少于30秒（按JGJ 55-2011规定，掺膨胀剂的混凝土搅拌时间应比普通混凝土延长30秒），膨胀剂颗粒容易团聚，导致局部膨胀过大或过小。某住宅楼楼板施工时，搅拌车司机为了赶时间只搅拌了20秒，结果拆模后楼板出现多处不规则鼓包，检测发现鼓包处膨胀剂含量是正常部位的3倍。

第二个坑是养护不到位。膨胀剂水化生成钙矾石需要充足水分，养护时间不得少于14天（GB 50496-2018要求大体积混凝土养护不少于14天，普通结构不少于7天）。如果养护期间表面失水，膨胀反应就会停止，甚至发生干缩。一个典型教训是某厂房地坪，施工后只覆盖了薄膜，但薄膜被风吹开没及时复位，导致地坪表面出现龟裂，钻芯取样发现表层膨胀率只有0.005%，远低于设计值0.03%。

第三个坑是掺量计算错误。很多施工队习惯按水泥用量的百分比来算，但膨胀剂是等量取代胶凝材料，不是额外添加。比如每方混凝土胶凝材料总量400kg，设计掺量8%，那就应该用32kg膨胀剂取代32kg水泥，而不是在400kg水泥基础上再加32kg膨胀剂。后者会导致胶凝材料总量增加到432kg，水胶比降低，强度可能偏高，但膨胀率反而因为水泥量减少而下降。这个错误我见过不止一次，一定要在技术交底时反复强调。

一个真实项目的经验教训

2019年，我参与了一个跨河大桥的支座灌浆项目。设计要求灌浆料28天抗压强度≥60MPa，限制膨胀率0.02%～0.04%。初期试配时，按常规思路用了10%的膨胀剂，结果膨胀率达到0.06%，超出上限。灌浆料在支座底部产生过大膨胀力，把支座钢板顶起了0.3mm，导致支座受力不均。后来把掺量降到6%，膨胀率稳定在0.025%，强度也满足要求。

这个案例让我意识到，膨胀剂掺量不仅要看设计值，还要考虑施工空间的约束程度。支座底部是强约束空间，膨胀力会全部转化为对钢板的推力，而普通楼板或墙体有钢筋和模板约束，膨胀力会被部分吸收。所以对于强约束结构，掺量应取下限；对于弱约束或自由端，可取上限。

另一个经验是，膨胀剂掺量必须与混凝土配合比同步调整。比如掺量提高时，要适当增加砂率（通常提高1%～2%），因为膨胀剂颗粒比水泥细，需水量大，砂率提高可以改善和易性。同时，减水剂用量也要微调，保证坍落度控制在160～200mm。这些细节看似不起眼，但直接关系到施工能否顺利进行。
