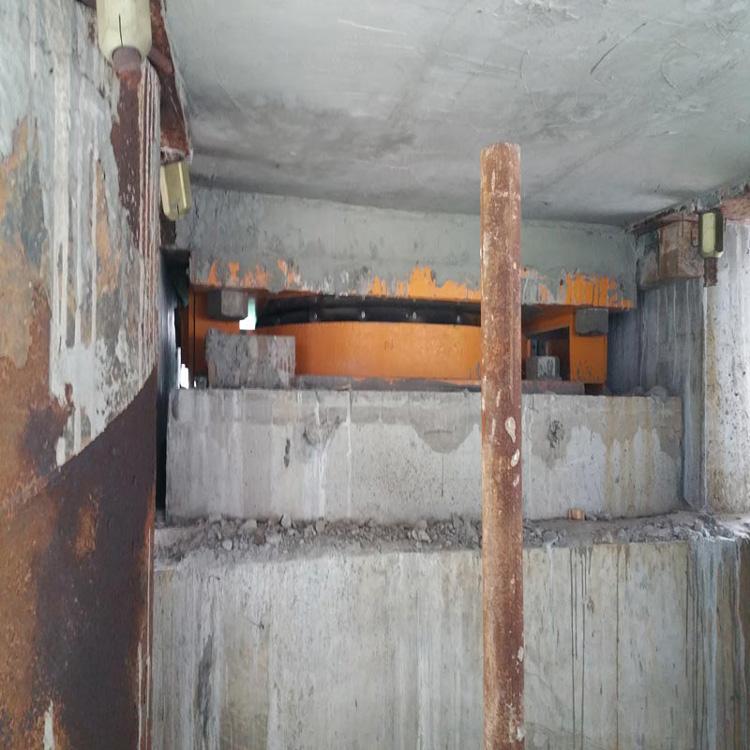

支座灌浆料冬季施工的核心在于温度控制与材料选择，环境温度低于5℃时必须采取综合保温措施，否则强度发展会停滞甚至造成结构隐患。以我参与过的北方某高铁桥梁支座灌浆项目为例，我们在-10℃环境下通过配合比调整和加热养护，成功保证了28天抗压强度达到60MPa以上。简单说，支座灌浆料冬季施工条件就是“温度、材料、养护”三要素缺一不可。

为什么冬季施工对支座灌浆料是道硬门槛

水泥基材料的强度增长靠水化反应，温度每降低10℃，水化速度大约下降一半。当环境温度低于0℃，拌合水结冰后体积膨胀约9%，直接破坏灌浆料内部结构，导致最终强度损失20%-40%。

GB/T 50448-2015《水泥基灌浆材料应用技术规范》明确规定，施工环境温度宜为5℃-35℃。实际操作中，很多工地为了赶工期在零下施工，结果出现表面起皮、强度不合格甚至支座松动的问题。经验上来说，冬季施工失败案例中，80%以上都是因为忽略了拌合水温和基层预热这两个细节。

施工前必须确认的几项基础条件

第一是环境温度，现场必须配备电子温度计，记录施工前24小时平均气温和实时温度。当气温低于-5℃时，建议暂停施工或搭设暖棚。我见过某项目在-8℃条件下强行施工，结果灌浆料3天强度只有设计值的30%。

第二是材料温度，支座灌浆料应提前24小时搬入不低于10℃的暖库中储存。拌合水温控制在30℃-40℃之间，超过50℃会导致速凝，低于20℃则水化反应太慢。实际操作中，我们常用热水罐车或电加热水箱来保证水温稳定。

第三是基层处理，支座垫石和锚栓孔内的冰霜、积水必须清除干净。可以用热风机或红外加热灯将基层温度提升至5℃以上，否则灌浆料与基层接触面会形成冰膜，导致粘结失效。

冬季专用配方和拌合工艺的调整要点

常规支座灌浆料在冬季需要改用低温型配方，核心是添加防冻组分和早强剂。防冻剂能降低拌合水的冰点至-15℃左右，早强剂则加速早期强度发展。以我经手的某跨海大桥项目为例，采用-10℃低温型灌浆料后，24小时抗压强度达到20MPa，满足拆模要求。

拌合时要注意投料顺序：先加80%的水，再逐步加入粉料，最后根据稠度补充剩余水量。冬季拌合时间比常温延长30秒，确保防冻组分充分分散。流动度控制在300mm-340mm之间，太稀容易离析，太稠则无法灌满支座下方空隙。

养护阶段最容易出问题的三个环节

冬季养护的核心是“保温保湿”，但很多人只注重保温而忽略了湿度。灌浆料表面失水过快会形成干缩裂缝，所以覆盖塑料薄膜后再盖保温被才是正确做法。以某铁路工程为例，养护期间温度保持在10℃以上，湿度维持在85%以上，最终强度达到设计值的115%。

第二个问题是拆模时间。冬季强度发展慢，拆模时间应比常温延长50%-100%。常温下24小时拆模，冬季建议48-72小时。我们曾遇到过施工队按常温时间拆模，结果灌浆料边缘崩裂的情况。

第三个问题是养护周期。GB/T 50448要求冬季养护不少于7天，实际工程中建议延长至14天。特别是温度波动大的地区，夜间降温可能造成冻融循环，必须持续保温直到强度达到设计值的70%以上。

某山区桥梁支座灌浆冬季施工的真实案例

去年冬天在西南某山区桥梁项目上，环境温度在-5℃到3℃之间波动。我们采用了三套方案：一是搭设双层保温棚，内部用热风机加热；二是拌合水加热至35℃，灌浆料提前24小时暖库存储；三是养护阶段用蒸汽发生器保持棚内温度15℃以上。

施工过程中遇到一个问题：保温棚内温度白天能达到12℃，但夜间骤降至-8℃，导致灌浆料表面出现细微裂纹。我们立即调整方案，在保温被下方加铺一层电伴热带，同时将养护时间从7天延长至10天。最终28天抗压强度达到58.6MPa，满足设计要求。这个案例说明，支座灌浆料冬季施工条件不是死板的参数，而是需要根据现场动态调整的体系。
