冬季低温环境下，伸缩缝灌浆料施工最怕强度上不来、灌浆层开裂或与基材粘结不牢。解决这个问题的关键在于：选用符合GB/T 50448-2015标准的低温型灌浆料，并在5℃以上环境进行冬季伸缩缝施工灌浆料作业。这篇文章会从材料选型、配比调整到养护细节，把我在现场踩过的坑和验证过的有效方法讲透。

低温对灌浆料性能的真实影响

先说一个常识：水泥基灌浆料的水化反应在5℃以下会显著减缓。温度每降10℃，反应速度大约减半。这不是理论推算，是我在东北某桥梁支座灌浆项目里亲眼看到的——零下5℃施工的试块，3天强度只有标准养护的40%。

更隐蔽的问题是冻胀。灌浆料中的自由水在0℃以下结冰，体积膨胀约9%，直接撑开内部微孔结构。等温度回升后，这些微裂缝不会愈合，反而成为渗水通道。所以冬季伸缩缝施工灌浆料时，防冻是第一道门槛，不是靠加防冻剂就能糊弄过去的。

按GB/T 50448-2015附录B的要求，低温型灌浆料必须通过-10℃条件下的抗冻性能检验，且7天抗压强度不低于设计值的70%。这个数据是硬指标，采购时一定要核对检测报告。

选材配比调整的三个关键点

实际选材上，我建议优先选早强型低温灌浆料。这类材料通过优化水泥品种和添加早强组分，能在5℃环境下24小时达到20MPa以上强度。以去年某高速路伸缩缝抢修为例，我们用的就是标号C60的低温型灌浆料，配合比里把水胶比从常规的0.28降到了0.25，同时掺了0.8%的聚羧酸减水剂。

搅拌水温也要控制。经验上来说，拌合水温度保持在30-40℃最稳妥，既不会让水泥假凝，又能加速早期水化。千万别用热水直接烫水泥——有次现场工人图省事，用60℃热水搅拌，结果灌浆料半小时就干硬了，最后整槽报废。

还有一个容易被忽略的细节：骨料粒径。冬季施工建议用细骨料（最大粒径不超过5mm），因为粗骨料表面容易结冰膜，影响界面粘结。实际操作中，我们会在搅拌前把砂子提前24小时搬进暖棚，确保骨料温度不低于5℃。

现场施工操作的防冻措施

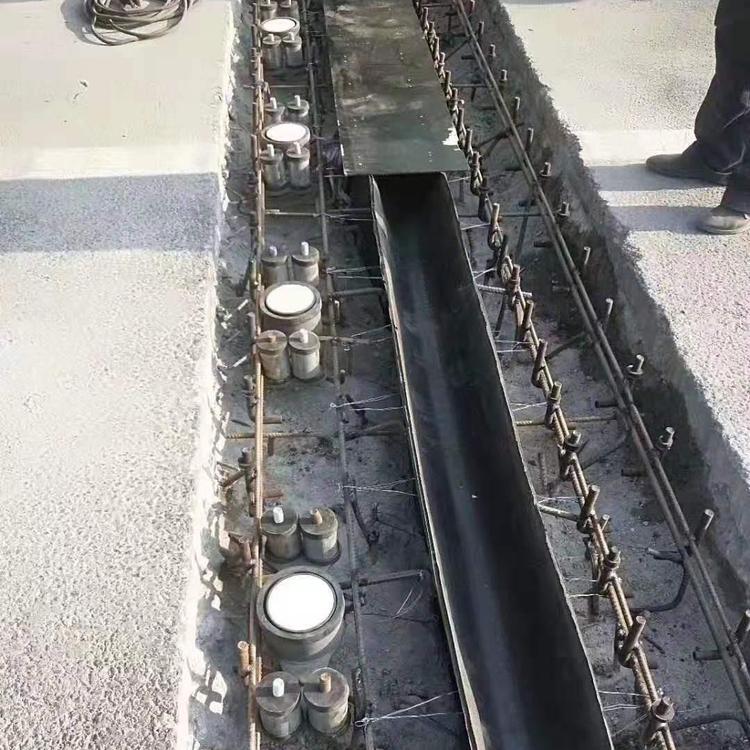

浇筑前的基面处理是决定成败的一步。基面温度如果低于5℃，必须先用电热毯或蒸汽加热到10℃以上，保持半小时。别小看这个步骤，去年某市政项目就因为基面没预热，灌浆料和旧混凝土之间出现了2mm的冷缝，后期渗水严重。

灌浆过程要快，从搅拌完成到浇筑结束控制在30分钟内。低温环境下，灌浆料的流动度损失比常温快得多——常温下30分钟流动度保持率在90%以上，5℃环境下可能只剩70%。我们现场会准备两个搅拌桶交替使用，保证连续浇筑不中断。

浇筑后立即覆盖保温层。我的做法是：先盖一层塑料薄膜防失水，再盖两层5cm厚的保温被，最外层压重物防风。以某桥梁支座项目为例，当时环境温度-8℃，我们按这个方案养护24小时后，灌浆层中心温度实测8.5℃，强度发展完全正常。

养护周期与强度检测标准

冬季养护时间必须延长。按GB/T 50448-2015规定，常温下灌浆料养护7天即可，但冬季至少需要14天。具体看温度：5℃环境下养护14天能达到设计强度的90%，而0℃环境可能需要21天。我建议用同条件养护试块来判定，而不是只看日历天数。

检测频率也要加密。常规做法是3天、7天、14天各测一次抗压强度。如果现场条件允许，最好在灌浆层预埋温度传感器，实时监测水化热。以C60灌浆料为例，正常水化温度应比环境温度高15-20℃，如果温差小于10℃，说明水化反应过慢，需要延长保温时间。

还有一个经验数据：冬季灌浆料的28天强度通常比标准养护低10-15%。这个偏差在设计时就该考虑进去，比如设计要求C60，实际配比目标强度可以提到C70。这不是浪费，是给低温环境留的安全余量。

从失败案例里总结的教训

说一个让我印象深刻的教训。2019年某机场跑道伸缩缝抢修，工期紧，现场图省事没做基面预热，直接用常温灌浆料浇筑。当时环境温度3℃，结果3天后取芯发现，灌浆层底部有2-3cm的松散层，强度只有8MPa。最后全部凿掉重做，工期延误了5天，费用翻了三倍。

另一个反面案例是某化工厂设备基础灌浆。现场工人为了加快进度，在灌浆料里私自添加了氯化钙防冻剂。结果28天强度倒是达标了，但半年后钢筋开始锈蚀，因为氯离子侵蚀了钝化膜。这个教训让我明白：防冻必须靠材料本身和工艺，不能靠外加剂走捷径。

所以我现在给团队定的规矩是：冬季施工前必须做两次现场模拟试验，一次在5℃环境，一次在-5℃环境，确认材料性能满足要求才能正式施工。这个做法已经帮我们避开了至少3次重大质量事故。
