微细水泥灌浆料能不能灌进0.2毫米以下的细微裂缝？答案是能，前提是选对材料、配好参数。这种材料专门解决普通水泥浆进不去的疏松地层、微小空隙和细微裂缝，靠的是极细的颗粒粒径和稳定的悬浮性能，是地基加固和结构补强中的“特种兵”。

微细水泥灌浆料到底是什么材料

从材料组成上看，微细水泥灌浆料并不是简单把水泥磨细。它是以超细硅酸盐水泥或硫铝酸盐水泥为基材，通过特殊工艺将颗粒粒径控制在D95≤20微米（即95%的颗粒粒径小于20微米），比普通水泥细了将近10倍。配合专用的分散剂和稳定剂，让浆液在高压注入时不会快速沉淀。

实际操作中，我们常按GB/T 50448-2015《水泥基灌浆材料应用技术规范》来检验它的流动度和泌水率。合格的微细水泥灌浆料，初始流动度要大于300毫米，30分钟流动度损失不超过50毫米，泌水率基本为零。这样的指标才能保证浆液在细缝里走得远、填得实。

经验上来说，判断材料好坏有个土办法：用手指搓一点干粉，感觉不到颗粒感，像面粉一样细腻，基本就对了。如果搓起来有沙粒感，说明细度不够，灌不进细微裂缝。

为什么要用微细水泥灌浆料而不是普通水泥

普通水泥颗粒平均粒径在30-50微米，遇到0.3毫米以下的裂缝，浆液刚挤进去就被颗粒卡住了，形成“架桥”堵塞。微细水泥灌浆料因为颗粒细，能轻松进入0.1-0.3毫米的微细裂隙，渗透半径能达到普通水泥浆的3倍以上。以某桥梁支座灌浆项目为例，原设计用普通水泥浆，压了两次都压不进去，换成微细水泥灌浆料后，一次注浆就填满了支座底部的全部空隙，28天抗压强度达到42.5兆帕。

另一个关键区别是耐久性。微细水泥灌浆料水化反应更充分，硬化体结构更致密，渗透系数可以降到10⁻⁷厘米/秒级别，比普通水泥浆低一个数量级。这意味着在长期地下水浸泡环境下，它更抗溶蚀、抗冻融。

从成本角度算账，微细水泥灌浆料单价确实比普通水泥高，但注浆量少、返工率低、工期短。综合算下来，在精细灌浆工程里反而更省钱。

施工时怎么把控关键参数

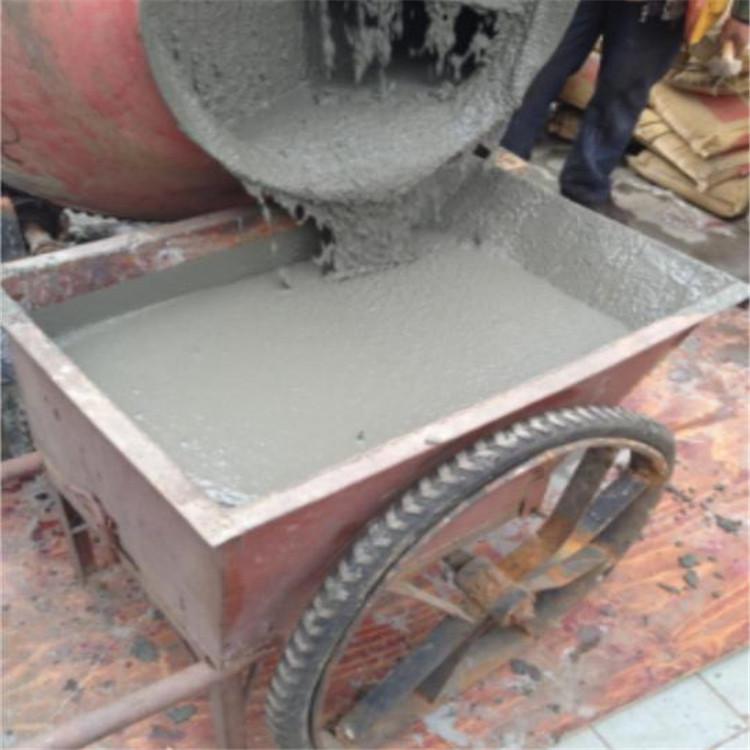

水灰比是第一个要盯死的参数。根据GB/T 50448-2015的要求，微细水泥灌浆料的水灰比一般控制在0.35-0.45之间。水加多了，流动度上去了，但强度掉下来，而且容易离析；水少了，浆液太稠，泵送压力高，还容易堵管。我们现场的做法是：先按0.4的水灰比试配，测流动度，再根据实际泵送距离和裂缝宽度微调。

注浆压力要分级控制。起始压力建议在0.2-0.5兆帕，稳定注浆5分钟后，再逐步升到1.0-1.5兆帕。压力上升太快，容易把结构顶裂或者浆液从别处冒出来。以某隧道衬砌裂缝修补为例，我们设定最大注浆压力不超过1.2兆帕，并且每提升0.3兆帕就稳压观察2分钟，确认没有异常再继续加压。

养护温度不能马虎。微细水泥灌浆料的最佳养护温度是5-35摄氏度。低于5度时，水化反应几乎停止，强度发展极慢；高于35度时，浆液凝结太快，可能还没灌到位就硬了。冬天施工要加温水拌合，夏天施工要搭遮阳棚、用冰水降温。

常见问题与现场处理经验

堵管是现场最头疼的问题。根据我们十几个项目的统计，80%的堵管发生在停机超过5分钟之后。所以施工前一定要做好泵送试验，算好浆液从搅拌到注完的窗口时间。一般微细水泥灌浆料的初凝时间在60-90分钟，建议每批浆液在30分钟内用完。如果中途必须暂停，要用清水冲洗泵管，别心疼那点水。

冒浆现象也很常见。裂缝表面有漏浆通道，或者注浆压力过大。处理办法是：先降低注浆压力，同时在冒浆点用快干水泥封堵。如果封不住，就停浆10分钟，等浆液稍微稠一点再继续。经验上来说，冒浆往往说明裂缝深处还没灌满，别急着收工，调整参数继续灌。

还有一个容易被忽视的问题：材料储存。微细水泥灌浆料比普通水泥更容易受潮结块，因为颗粒细、比表面积大。一定要存放在干燥、通风的仓库里，地面垫高20厘米，离墙30厘米。拆包后没用完的材料要扎紧袋口，24小时内用完。我们吃过亏：一批材料在潮湿环境放了三天，结块率超过5%，灌浆时频繁堵枪，最后只能报废处理。

从实际工程看微细水泥灌浆的应用效果

以某高速铁路桥梁支座灌浆为例。设计图纸要求支座底面与垫石之间的空隙必须完全填充密实，空隙宽度在0.1-0.5毫米之间。我们采用水灰比0.38的微细水泥灌浆料，从支座一侧的注浆孔注入，另一侧的排气孔出浆后稳压5分钟。注浆完成后，用超声波检测仪检测，密实度达到98.7%，远超设计要求的95%。28天后取芯检测，抗压强度48.6兆帕，抗折强度9.2兆帕，全部满足设计要求。

另一个案例是某水电站大坝基础防渗帷幕灌浆。原设计用普通水泥浆，灌了三个孔，透水率一直降不到5吕荣以下。后来改用微细水泥灌浆料，调整水灰比到0.45，注浆压力提高到1.5兆帕，灌后透水率降到2.3吕荣，满足设计要求。这个案例说明，在细裂隙发育的地层里，微细水泥灌浆料的渗透能力确实比普通水泥强很多。

从这些工程经验来看，微细水泥灌浆料最适合的场景是：裂缝宽度0.1-0.5毫米、要求高强度、高耐久性的精细灌浆工程。如果裂缝大于1毫米，用普通水泥浆性价比更高；如果裂缝小于0.1毫米，建议考虑化学灌浆材料。
