化工厂污水池底板用了三年就起砂渗漏，问题就出在普通砂浆扛不住酸腐蚀。真正管用的是防腐聚合物砂浆——这种材料通过高分子乳液改性，在水泥基体里形成连续聚合物膜，能把抗渗等级拉到P12以上，同时耐化学侵蚀能力提升3-5倍。选对型号、按规范施工，一个修补层能顶八年十年。

防腐聚合物砂浆到底是什么材料

防腐聚合物砂浆不是普通砂浆加胶水那么简单。它是在水泥、细骨料基础上，掺入丙烯酸酯或乙烯-醋酸乙烯酯类聚合物乳液，经工厂预拌而成的干混砂浆。聚合物颗粒在水泥水化过程中会聚集成膜，填充毛细孔道，把砂浆的孔隙率从普通砂浆的15%-20%降到5%以下。

从结构上看，这种材料形成了“水泥石-聚合物膜-骨料”的三维互穿网络。聚合物膜的弹性模量比水泥石低，能缓冲温度变化和基层微裂缝带来的应力。以某电厂脱硫塔内壁修复项目为例，使用防腐聚合物砂浆后，三年内没有出现任何鼓包或脱落，而同期用环氧砂浆修补的区域反而因为界面剥离出了问题。

按照现行行业标准JC/T 984-2019《聚合物水泥防水砂浆》的分类，防腐聚合物砂浆属于II型产品，要求28天抗折强度不低于6.0MPa，粘结强度不低于1.0MPa。实际工程中，优质产品的粘结强度能做到1.5MPa以上，基本能跟混凝土基层同寿命。

为什么它能扛住化工腐蚀和冻融破坏

防腐机理分物理和化学两层。物理上，聚合物膜把砂浆内部毛细管堵死了，腐蚀性离子（氯离子、硫酸根离子）的渗透系数能降到10⁻¹²m/s量级，比普通砂浆低两个数量级。化学上，聚合物本身耐酸、耐碱、耐盐，在pH值3-11的范围内都能稳定存在。以某化肥厂尿素造粒塔维修为例，塔壁长期接触氨气和冷凝水，普通砂浆半年就粉化，换成防腐聚合物砂浆后，两年检查时表面依然完好。

抗冻融循环能力是另一个硬指标。普通砂浆经过50次冻融循环，强度损失往往超过25%；而防腐聚合物砂浆因为内部孔隙被聚合物膜封闭，水分无法进入，冻融循环300次后强度损失仍在5%以内。这一点在北方污水处理厂和港口码头特别关键。

施工温度范围也宽。经验上来说，只要环境温度在5℃到35℃之间，基层不结冰，就能正常施工。养护条件不像环氧类材料那么苛刻——不需要严格控制湿度，自然养护7天就能达到设计强度的80%。

施工时哪些细节最容易出问题

基层处理是成败的关键。防腐聚合物砂浆对基层强度要求很明确：混凝土基层的拉拔强度必须大于1.5MPa，否则聚合物膜的附着力会被基层破坏。实际操作中，要用高压水枪或喷砂机彻底清除浮浆、油污和疏松层，露出坚实的骨料。以某桥梁支座垫石修复为例，施工队图省事没做喷砂处理，结果两个月后砂浆层整片脱落，返工成本是原预算的三倍。

搅拌和涂刷也有讲究。干粉料和水的比例必须严格按厂家说明控制，一般水料比在0.16-0.20之间。搅拌时间不能少于3分钟，但也不能超过5分钟，否则聚合物膜会因过度搅拌而破坏。涂抹时要分层施工，单层厚度控制在3-5mm，等上一道表干（手指轻触不粘手）再抹下一道。一次抹太厚容易开裂，这在抢工期时最容易犯。

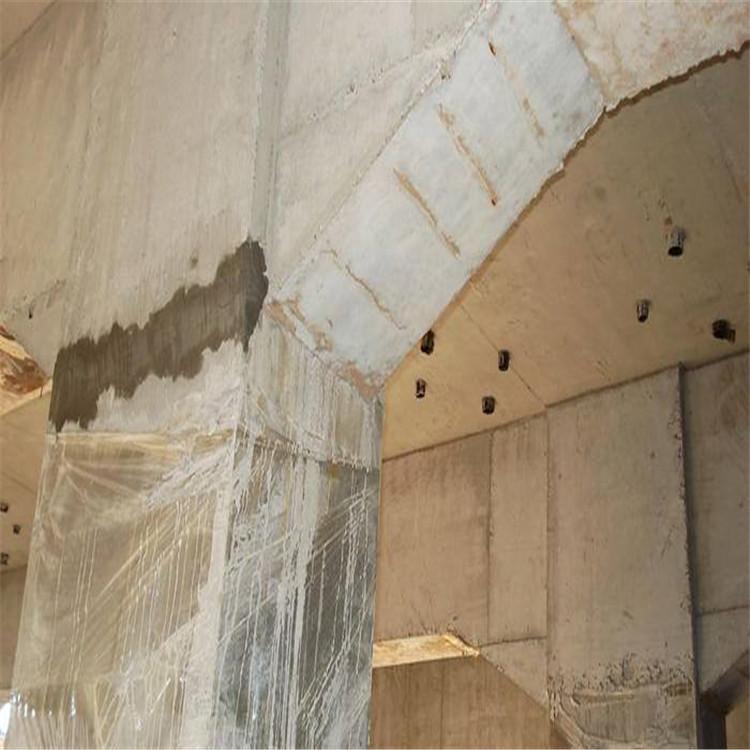

养护阶段很多人不重视。防腐聚合物砂浆虽然是水硬性材料，但聚合物成膜需要一定的湿度和温度。施工后24小时内要覆盖湿布或喷洒养护剂，防止失水过快。如果赶上大风天或高温天，还要搭遮阳棚。养护期至少7天，期间不能受冻、不能泡水、不能振动。

实际工程中怎么选型和验收

选型要看使用环境。如果接触的是浓度10%以下的硫酸、盐酸，选丙烯酸酯类的防腐聚合物砂浆就够用；如果接触的是氢氟酸或浓碱，得用乙烯基酯类改性的特种型号。以某电镀厂废水收集池为例，池内pH值经常在2-3之间，用普通丙烯酸酯型砂浆半年后表面出现麻点，换成耐强酸型后才解决问题。

验收检测有两项必做：一是粘结强度，用拉拔仪现场检测，要求不小于1.0MPa；二是抗渗压力，按GB/T 50448-2015《水泥基灌浆材料应用技术规范》的方法检测，至少达到1.5MPa。如果工程有防氯离子侵蚀要求，还要做氯离子扩散系数检测，要求不大于5.0×10⁻¹²m²/s。

现场还有一个土办法：用小锤敲击检查空鼓。如果发出“咚咚”声，说明砂浆层和基层已经脱开，必须凿掉重做。这个办法虽然原始，但在某跨海大桥桥墩防腐工程中，质检员靠敲击发现了三处隐蔽空鼓，避免了后续大面积返修。

一个十年老工程的经验教训

2015年我参与过某化工厂循环水冷却塔的防腐修复。塔内壁长期受含氯循环水冲刷，原设计用环氧玻璃钢防腐，但两年后玻璃钢出现鼓包脱落。后来改用防腐聚合物砂浆，施工时要求基层打磨到Sa2.5级，涂刷界面剂后分层抹压，每层厚度不超过4mm。养护期间安排专人定时喷雾保湿。这个塔到现在还在运行，去年检测时砂浆层粘结强度还有1.2MPa，表面只有轻微变色。

另一个反面案例是某污水处理厂沉淀池。施工队为了赶工期，在5℃以下低温施工，砂浆硬化慢，聚合物成膜不充分，结果第二年春天就出现大面积起砂。后来凿掉重做，施工时用热水搅拌、搭暖棚保温，才达到设计要求。这个教训说明：防腐聚合物砂浆虽然宽容度比环氧材料高，但温度底线绝对不能突破。

从成本角度看，防腐聚合物砂浆的材料单价是普通砂浆的3-4倍，但考虑到它能把维修周期从2-3年延长到8-10年，全寿命周期成本反而更低。选对材料、按规范施工，这笔账算下来是划算的。
