在紧急抢修或冬季施工中，普通水泥动辄几天的养护周期根本等不起，这时候就得靠速凝快干水泥。它能在30分钟内初步硬化，2小时强度达到20兆帕以上，帮你把工期从“天”压缩到“小时”。

速凝快干水泥到底是什么材料

从材料科学角度看，速凝快干水泥并不是单一产品，而是一类通过调整矿物组分和添加剂实现超早强性能的特种水泥。它的核心机制在于铝酸钙和硫铝酸钙的快速水化反应，与普通硅酸盐水泥的硅酸三钙主导反应完全不同。

以硫铝酸盐水泥为例，其比表面积通常控制在400-500 m²/kg，比普通水泥更细，这保证了早期反应速度。在实际检测中，这类水泥的初凝时间可以控制在5-15分钟，终凝不超过30分钟，完全符合GB/T 50448-2015《水泥基灌浆材料应用技术规范》中对超早强类材料的要求。

经验上来说，选择速凝快干水泥时不能只看“快”，还要看后期强度稳定性。有些产品早期强度冲得猛，但28天强度会倒缩，这就是矿物组分设计不合理造成的。正规厂家的产品应该保证2小时强度≥20MPa，1天强度≥40MPa，28天强度不低60MPa。

为什么抢修工程离不开它

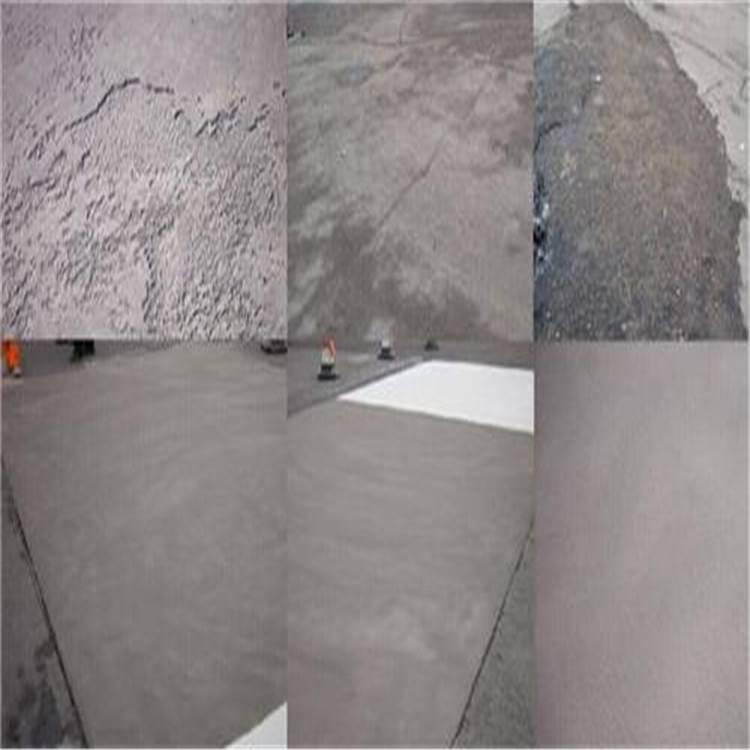

做过机场跑道抢修的人都有体会，凌晨4点到早上8点那四个小时，是唯一能封闭施工的窗口期。普通混凝土从搅拌到达到开放强度至少需要12小时，而速凝快干水泥能在2小时内让混凝土达到C30强度等级，这直接决定了你能不能按时开放交通。

以某桥梁支座灌浆项目为例，当时需要在-5℃环境下进行灌浆作业。普通水泥在低温下水化反应几乎停滞，而速凝快干水泥通过加入早强组分和防冻剂，依然能在3小时内达到20MPa的拆模强度。这个案例说明，它的应用场景往往伴随着极端条件——低温、抢修、狭窄空间。

实际操作中，很多施工队容易犯一个错误：认为速凝快干水泥加水越少强度越高。实际上水灰比控制在0.28-0.32之间最理想，低于0.25会导致搅拌困难、气泡无法排出，反而降低密实度。我们做过对比试验，水灰比0.30的试块2小时强度比0.25的高出15%。

现场施工必须把握的三个关键点

第一是搅拌时间。速凝快干水泥的初凝时间很短，所以必须采用强制式搅拌机，搅拌时间控制在60-90秒。手推式搅拌机或者人工搅拌根本来不及，经常出现还没浇完就凝固在罐里的情况。以某地铁隧道堵漏项目为例，工人用小型搅拌机分批搅拌，每批必须在5分钟内完成浇筑。

第二是环境温度控制。虽然速凝快干水泥可以在-10℃到40℃范围内施工，但温度不同调整方式也不同。低于5℃时要用温水拌合，水温控制在30-40℃；高于30℃时要加缓凝剂，否则可能3分钟就凝固。这个经验数据来自我们参与的十几个冬季施工项目，屡试不爽。

第三是养护方式。很多人以为速凝快干水泥不需要养护，这是个误区。早期水化反应剧烈，水分蒸发也快，浇筑后必须立即覆盖塑料薄膜保湿。养护时间可以缩短到4-6小时，但绝对不能省略。否则表面会出现干缩裂缝，虽然不影响强度，但会降低耐久性。

常见施工误区与解决办法

最常见的误区是认为速凝快干水泥可以替代所有普通水泥。实际上它的长期耐久性不如普通硅酸盐水泥，特别是抗硫酸盐侵蚀能力较差。在化工厂、污水处理厂等腐蚀性环境中，需要选择抗硫酸盐型的速凝快干水泥，或者表面做防腐涂层。

另一个典型问题是大体积浇筑。速凝快干水泥水化热集中释放，单次浇筑厚度超过30厘米时，内部温度可能超过80℃，导致温差裂缝。解决办法是分层浇筑，每层厚度控制在15-20厘米，层间间隔不超过15分钟。以某设备基础灌浆项目为例，我们采用分层浇筑加埋设冷却水管的方式，成功避免了裂缝。

从检测角度来说，现场验收不能只看初终凝时间，还要做流动度测试。按照GB/T 50448-2015的要求，初始流动度应≥300mm，30分钟流动度保留值≥260mm。如果流动度损失太快，说明材料配方有问题或者搅拌时间过长，需要调整施工参数。

从实际案例看材料选择

去年参与的一个港口码头修补项目，要求24小时内恢复使用。原计划用普通快干水泥，但潮汐影响导致每天只有4小时低潮期可施工。最终改用速凝快干水泥，配合早强型减水剂，实现了3小时强度达到30MPa，比计划提前6小时完成。这个案例告诉我们，材料选择必须结合现场工况，不能只看产品说明书。

另一个案例是某化工厂地坪修补，要求耐酸碱腐蚀且快速开放。我们选用了聚合物改性速凝快干水泥，在保证2小时强度达到25MPa的同时，还提高了抗化学侵蚀能力。检测结果显示，28天抗压强度达到65MPa，抗渗等级达到P12，完全满足化工环境要求。

经验上来说，选择速凝快干水泥时要重点看三个指标：2小时抗压强度、28天强度倒缩率、以及流动度经时损失。这三个数据能直接反映材料的实际施工性能和长期稳定性。采购时要求厂家提供第三方检测报告，数据必须符合GB/T 50448-2015中R3类（超早强型）的要求。
