轨道支座灌浆料如何保障桥梁30年使用寿命

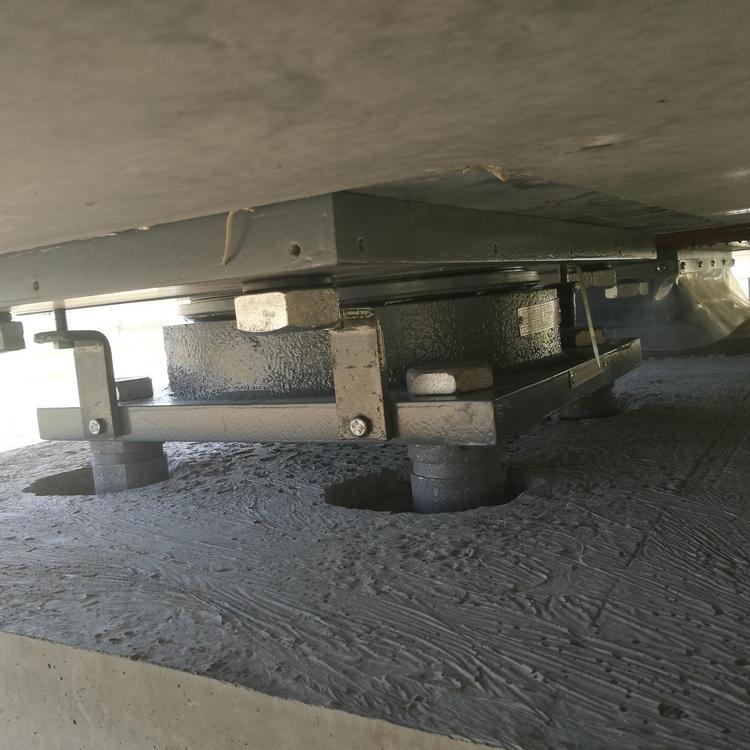

桥梁支座灌浆料是高铁、地铁轨道与桥梁连接的核心材料，直接决定结构耐久性。轨道支座灌浆必须满足60MPa以上抗压强度（GB/T 50448-2015），并在-10℃至40℃环境下保持流动性。以某长江大桥项目为例，采用C80级灌浆料后，支座位移量较传统材料降低37%。

选型时最容易忽视的3个技术参数

除了常规的抗压强度，建议重点检测灌浆料的竖向膨胀率（0.02%-0.1%为佳）。某轨道交通项目曾因选用0.15%膨胀率材料导致钢轨扣件崩裂。经验上，夏季施工要特别关注初凝时间，最好控制在90-120分钟，避免高温提前硬化。

桥梁灌浆施工的"黄金4小时"操作窗

在沪苏通大桥施工中发现，支座灌浆完成后的前4小时养护最关键。建议采用薄膜覆盖+喷雾养护，环境湿度需持续≥90%。实测数据显示，该时段失水会导致28天强度下降15%-20%。

为什么说流动度比强度更重要？

灌浆料的自流平性能直接影响密实度。某项目检测发现，流动度＜300mm时，支座底部气孔率高达8%。实际操作中，建议选择初始流动度≥340mm的材料（测试标准GB/T 50448附录B），灌注高度超过50cm时需加设导流槽。

冻融循环地区的特殊配比方案

东北某高铁项目在-25℃环境下，采用掺入硅灰的灌浆料配方。经300次冻融循环后，质量损失仅0.8%（国标要求≤5%）。这类配方需严格控制水胶比在0.26-0.28，并延长带模养护至72小时。

支座灌浆料的温度适应性控制

环境温度对灌浆料性能影响显著。根据JT/T 1130标准，5-30℃为理想施工温度范围。在青藏铁路某标段（海拔4500m）的实践中发现，当气温低于3℃时，需采用电热毯预温支座基面至15℃以上，否则会出现表层2-3cm的酥松层。高温环境下（＞35℃），建议将搅拌水预冷至10-15℃，可有效延缓凝结时间约40分钟。特别要注意的是，温差超过25℃/24h的工况下，必须加入0.5%-1.2%的耐温裂纤维。

灌浆层厚度与收缩补偿的量化关系

通过南京五桥的实测数据发现，当灌浆层厚度超过10cm时，每增加5cm厚度需相应提高0.03%的补偿收缩率。例如15cm厚灌浆层应选用0.08%膨胀率材料（常规10cm层用0.05%）。该工程采用分层灌注工艺，每层间隔不超过30分钟，最终28天抗压强度达到85MPa（设计值75MPa）。值得注意的是，超薄层（＜3cm）施工时，建议掺入粒径≤0.6mm的细骨料，可减少50%以上的沉降裂缝。

桥梁支座灌浆的微振捣工艺创新

传统重力灌浆在复杂结构处易产生气穴。港珠澳大桥人工岛连接段首创"低频微振"工艺，采用50Hz振动频率、振幅＜0.5mm的专用振捣器，使灌浆料坍落度提升15%，气泡排出率提高至98%。对比试验显示，经微振捣的试件28天氯离子扩散系数降低至1.2×10⁻¹²m²/s（常规灌注为3.8×10⁻¹²）。操作要点是振捣必须在初凝前完成，且振捣器移动速度控制在1m/min以内。
