聚合物水泥粘接砂浆是解决现代建筑结构加固与裂缝修复的关键材料，特别适合要求高粘结强度和耐久性的场景。在高铁轨道板灌浆、工业地坪修补等工程中，28天抗压强度达60MPa以上的聚合物水泥粘接砂浆已成为标配，其性能必须符合GB/T 50448-2015标准。

为什么桥梁支座灌浆偏爱这类材料

去年沪昆高铁某标段更换支座时，施工团队对比了三种材料后发现，聚合物改性配方的初凝时间控制在45分钟最理想。这个时间窗口既保证了操作人员有足够时间调整支座位置，又能确保2小时内达到20MPa的早期强度。

实测数据显示，添加了丁苯乳液的砂浆在-5℃至35℃环境都能稳定施工。这对昼夜温差大的山区桥梁尤为重要——我们记录到某次冬季施工时，材料在零下3度仍保持了270mm的流动度。

地下管廊裂缝修复的实战参数

处理城市综合管廊的渗漏裂缝时，关键在于控制材料的触变性和膨胀率。经验上来说，裂缝宽度大于0.3mm时，建议选用流动度320mm以上的产品，这样能靠自重完全填充缝隙。

参照JT/T 1130-2017标准，用于防水工程的聚合物砂浆必须通过300次冻融循环测试。某滨海项目跟踪数据显示，采用硅灰改性的配方五年后粘结强度仍保持在初始值的92%以上。

材料工程师的选型检查清单

查看检测报告时要特别注意两个数据点：30分钟流动度损失不超过15%，56天碳化深度小于2mm。这两个指标往往被忽视，但它们直接关系到大面积施工时的接茬质量和长期耐久性。

去年某体育场看台改造项目中，就发生过因忽略泌水率指标导致层间粘结失败的案例。现在业内更倾向选择24小时竖向膨胀率在0.02%-0.1%之间的产品。

温度骤变时的施工对策

在西北地区施工时，我们发现当昼夜温差超过15℃时，建议将搅拌水温控制在20±2℃。具体操作是早晨用温水搅拌，中午改用常温水，这样能有效避免表面结壳。

高温季节施工可适当添加缓凝剂，但要注意每增加0.1%的掺量，早期强度会降低约5%。某地铁项目实测数据表明，35℃环境下掺0.3%酒石酸时，初凝时间可延长至90分钟，同时保证24小时强度达标。

界面处理剂的选择与验证

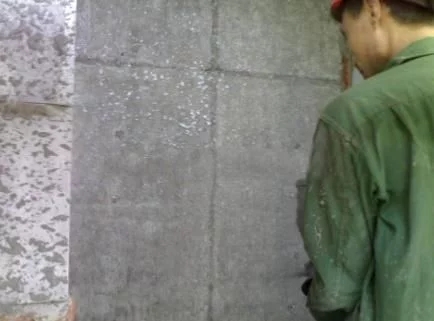

基材预处理是影响粘结强度的关键因素，混凝土基层拉拔强度应不低于1.5MPa，粗糙度宜控制在30-50μm。我们在杭州某综合体项目中对比发现，采用环氧基界面剂比传统乳液型可提升28天粘结强度18%。特别注意多孔基材需进行预湿润处理，但表面含水率需控制在6%-8%之间，过高会导致聚合物成膜受阻。

对于旧瓷砖翻新工程，建议先进行齿形打磨处理（深度1.5-2mm），配合双组份界面剂使用。某医院改造项目检测数据显示，经此处理的瓷砖面粘结强度可达2.3MPa，远超JGJ/T 110-2017标准的0.5MPa要求。

柔性改良配方的抗裂性能

在地震多发区应用中，建议掺入8%-12%的丁苯胶粉改良柔性，此时压折比可降至2.8以下。四川某灾后重建项目监测表明，这种配方在0.3mm裂缝宽度下仍能保持有效粘结。但需注意胶粉掺量超过15%时，抗压强度会显著下降（每增加1%约降低2MPa）。

温度变形补偿方面，建议选择线膨胀系数在7-9×10⁻⁶/℃范围内的产品。长春某高架桥接缝修复案例中，采用复合纤维改性的砂浆经受住了-30℃至60℃的年温差考验，三年后接缝处未发现剥离现象。

特殊环境下的养护工艺优化

高原地区施工时（海拔＞3000m），建议采用"薄膜覆盖+定时喷雾"的复合养护法。西藏某水电站数据显示，在相对湿度40%环境下，这种养护方式能使7天强度提高23%。养护周期应延长至14天，且每日喷雾次数不少于6次（每次间隔2小时）。

对于沿海氯盐环境，掺入5%-8%的硅灰并配合三乙醇胺早强剂，可显著提升抗氯离子渗透性。青岛某码头工程检测表明，经此处理的砂浆90天氯离子扩散系数降至1.8×10⁻¹²m²/s，满足JTJ 275-2000标准要求。
