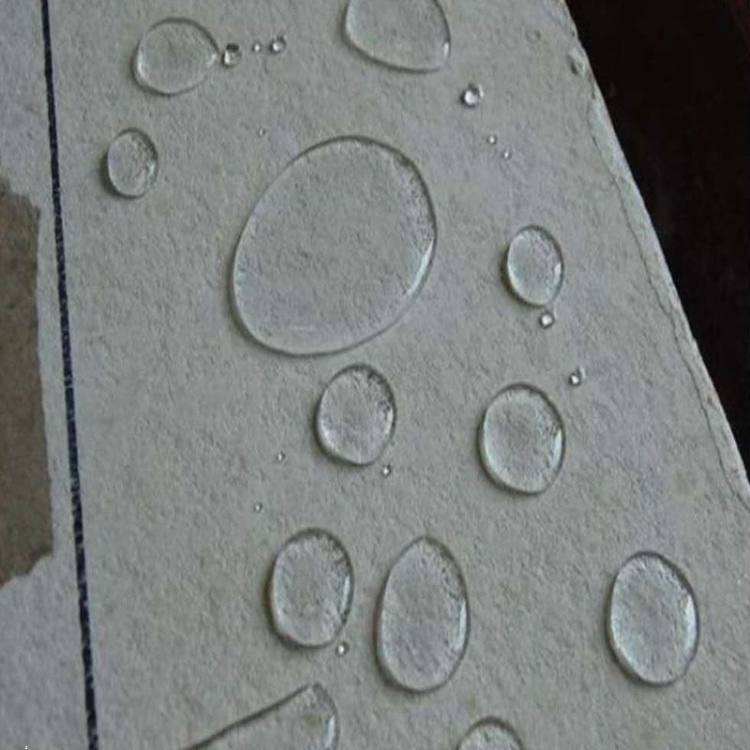

防水粘接砂浆作为建筑防水的关键材料，直接影响结构耐久性和渗漏风险。实际选型需匹配工程工况，重点关注28天抗压强度（≥60MPa）、抗渗等级（P8以上）等硬指标，同时参照GB/T 50448-2015等技术规范。以某地铁管片拼缝处理为例，聚合防水砂浆的微膨胀特性可有效补偿0.3mm以下收缩裂缝。

从工地视角看材料性能阈值

经历过桥梁伸缩缝维修的老师傅都清楚，普通砂浆在动态荷载下容易剥落。真正靠谱的防水粘接砂浆，其粘结强度必须＞1.5MPa（参照JC/T 984标准），这个数值在潮湿基面上更要稳定。去年处理过的地下车库渗漏案例证明，当砂浆流动度控制在260±10mm时，才能完全填充钢筋密集区的空隙。

施工队最关心的实操指标

凌晨三点浇筑的施工班组最怕材料凝结时间失控。优质聚合砂浆初凝应＞2小时（25℃环境），给工人留足压光窗口期。经验上来说，冬季施工要特别关注-5℃低温下的抗冻性能，这时需要掺入防冻组分的水泥基产品，而非单组份材料。

在老旧小区改造时，我们发现厚度3mm的薄层施工最容易出问题。这时要选触变指数＞1.8的改性砂浆，既能保证立面施工不流挂，又能用抹刀轻松收面。某医院手术室项目实测数据显示，这类材料终凝后2小时即可达到步行强度。

被忽视的长期性能陷阱

很多工程验收时没问题，三年后却出现成片空鼓。问题往往出在砂浆的收缩率上，GB要求28天干燥收缩≤0.15%，但实际建议选用≤0.1%的微膨胀型。某高铁无砟轨道维修时，采用钙矾石系膨胀剂改性的砂浆，五年后复查仍保持0.05mm以下的接缝密实度。

选材决策的三大现实约束

施工单位材料员常陷入"性能过剩"的误区。比如屋面找平层根本不需要80MPa的超高强砂浆，40MPa级配合纤维增强反而更经济。但地下室侧墙就必须采用渗透结晶型产品，其二次抗渗能力（0.8MPa水压持续96小时不透水）是普通砂浆的3倍以上。

真正考验技术的是异形结构处理。去年某音乐厅双曲屋面施工时，我们最终选定触变性可调的环氧改性砂浆。这种材料在斜面施工时粘度会瞬时增大，但放置5分钟后又能自流平，完美解决了35°斜面上的流坠难题。

环境适应性的关键控制点

温度敏感性是防水砂浆施工的隐形杀手。实验室数据表明，当环境温度低于5℃时，普通硅酸盐基砂浆的初凝时间会延长至6-8小时，而高于35℃时则可能缩短至40分钟。某沿海地铁项目曾采用硫铝酸盐-硅酸盐复合体系，在-3℃~15℃的冬季施工中，通过掺加0.3%的硝酸锂早强剂，成功将24小时抗压强度稳定在15MPa以上。特别要注意的是，在昼夜温差超过20℃的西北地区，建议选用弹性模量≤8GPa的柔性砂浆，其热膨胀系数（8×10^-6/℃）能有效抵消混凝土基层（10×10^-6/℃）的变形差。

界面处理的进阶工艺

基层处理不当导致的失效占工程案例的67%。传统凿毛处理在光滑剪力墙表面仅能达到0.3-0.5MPa的粘结强度，而采用高压水射流（压力≥250MPa）刻蚀工艺后，某水库泄洪洞的检测数据显示粘结强度提升至2.1MPa。对于油污基面，pH值调节至关重要——当混凝土表面残碱量＞3%时，需先用5%的草酸溶液中和，再涂刷固含量≥40%的环氧基界面剂。某化钢结构案例证明，这种处理方式能使28天后的粘结强度保持在1.8MPa，远超JC/T984标准的1.0MPa要求。

特殊工况下的材料创新

动水环境施工对传统防水砂浆构成严峻挑战。通过掺加3%-5%的疏水组分（如硅烷粉末），配合纤维素醚增稠，研发出的抗冲刷型砂浆在0.3m/s流速下仍能保持90%以上的有效粘结。长江某船闸维修工程中，该材料在水流冲击条件下初凝时间控制在25-30分钟，终凝强度发展曲线与陆地施工基本一致。更极端的是核电站耐辐照场景，采用钡砂骨料（粒径0.16-0.63mm）配制的砂浆，经测试在累计吸收剂量达到10⁶Gy时，其抗渗性能仅下降12%，远优于普通砂浆45%的衰减率。
