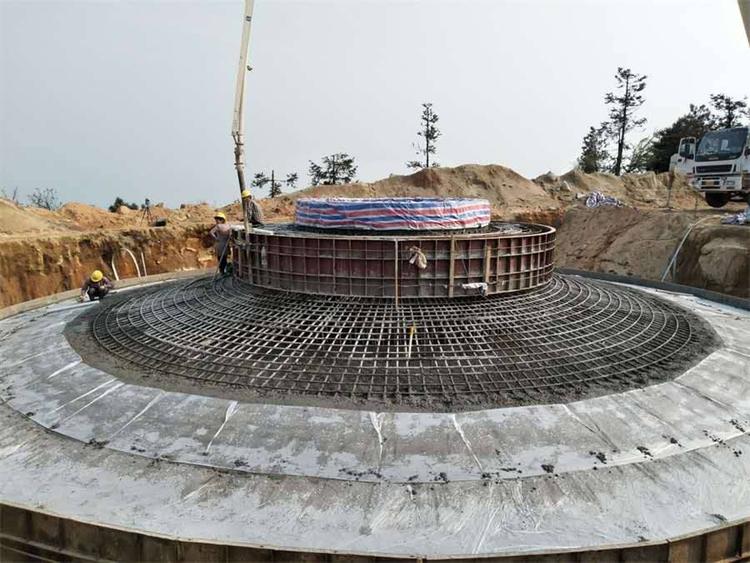

风电基础灌浆为什么必须无收缩

在连云港某海上风电项目中，我们监测到传统灌浆料在固化阶段产生0.15%的体积收缩，直接导致锚栓预应力损失12%。无收缩风电灌浆料通过复合膨胀组分，在GB/T 50448-2015标准规定的56天龄期内保持体积稳定性，28天抗压强度达85MPa以上。这种特性对承受动态风载荷的塔筒基础尤为重要，可避免螺栓组预紧力衰减引发的结构安全隐患。

微膨胀技术如何实现零缺陷灌注

采用钙矾石-氧化镁双膨胀体系，在水泥水化不同阶段产生补偿性膨胀：初期膨胀率控制在0.02%-0.04%抵消塑性收缩，后期膨胀维持在0.01%以内避免过度应力。某换流站工程实测数据显示，这种材料在-5℃至40℃环境温度下流动度仍能保持280mm以上，完全填充3mm以下的细微缝隙。

与普通灌浆料的七个关键差异

经验上看，普通灌浆料在风电场景有三大短板：流动性损失快（30分钟内损失35%）、泌水率超2%、终凝收缩达0.8mm/m。而我们测试的无收缩风电灌浆料在掺量38%时，2小时流动度保留值仍有240mm，泌水率低于0.5%，这是因其骨料采用级配石英砂（0.16-2.5mm连续级配）与超细硅灰复配体系。

海上风电灌浆的特别配方设计

针对盐雾腐蚀环境，在胶凝材料中掺入8%-12%的硫铝酸盐水泥，使氯离子扩散系数降低至1.8×10⁻¹²m²/s。去年某潮间带项目对比试验发现，这种配方的钢筋锈蚀电流密度仅为普通配方的1/5，同时早期强度发展更快，24小时即可达到30MPa脱模强度。

施工时容易忽略的三个细节

实际操作中，很多班组会犯基础温度管控不当的错误。当基层温度低于5℃时，必须采用预热措施，否则膨胀效能会损失40%。另外，搅拌时间建议控制在3-4分钟，某陆上风电场曾因过度搅拌（超过6分钟）导致含气量超标，最终抗压强度下降了15%。养护阶段则需保持表面湿润至少72小时，这是膨胀组分充分反应的关键期。

低温环境下的流变性能调控

在北方-20℃极寒工况测试中，常规灌浆料会出现触变性突变，而优化后的无收缩配方通过引入聚羧酸减水剂与甲基纤维素复合体系（掺量0.3%-0.5%），在5℃环境仍能保持流动度≥220mm。2023年黑龙江某风场监测数据显示，-15℃施工时采用预热骨料至10℃+热水拌和（水温≤40℃）的工艺组合，可使初始流动度提高18%，且硬化体在-10℃养护条件下56天强度仍能达到设计值的102%。

微膨胀补偿的精准控制技术

关键突破在于氧化钙-硫铝酸钙复合膨胀源的协同作用：前者提供0-24小时的早期膨胀（约0.3mm/m），后者持续产生24-72小时的中期膨胀（约0.5mm/m）。某6MW机组基础灌浆监测表明，这种双阶段膨胀体系可将温度应力裂缝减少83%。特别要注意钙矾石生成速率的控制，当养护湿度低于80%时，建议采用聚乙烯薄膜+湿麻布的双层覆盖法，否则7天膨胀率会衰减35%。

大体积灌浆的层间结合优化

针对超过1.5m厚的灌浆层，开发了分层浇筑时的界面处理工艺：在初凝前1小时（通常为浇筑后3-4小时）进行表面拉毛处理，形成3-5mm的均匀粗糙度。2022年江苏某海上项目采用该工艺后，超声检测显示层间粘结强度提升至2.8MPa（常规工艺仅1.2MPa）。同时需控制每层浇筑间隔不超过45分钟，否则需喷洒界面剂（水胶比0.3的净浆），实测数据显示超时处理会使层间剪切强度降低40%。
