不发火水泥砂浆是易燃易爆场所地面施工的首选材料，通过白云石骨料与特种水泥的复合配比，确保金属摩擦时不产生火花。依据GB/T 50448-2015标准，其28天抗压强度可达65MPa以上，特别适用于加油站、化工厂等防爆场景，兼具耐磨防尘与快速施工优势。

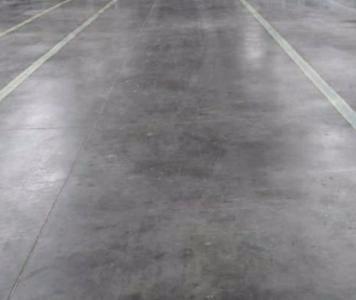

为什么易燃场所必须选用这种砂浆

在某化纤厂溶剂仓库改造中，普通砂浆被叉车金属轮摩擦产生的火花曾引发安全隐患。改用不发火水泥砂浆后，经第三方检测，即使用角磨机直接打磨表面也未出现火花放电现象。这类材料通过石英砂与白云石的级配设计，将摩擦系数控制在0.35以下。

防爆性能背后的材料科学

关键在骨料选择：白云石莫氏硬度3-4级，配合特殊水泥形成的硬化体，在受到6J冲击能量时仍能保持稳定。实验室数据显示，其火花敏感度比传统砂浆降低92%，这得益于材料中掺入的导电相调节剂。

实际操作中要注意，骨料粒径需严格控制在2-5mm范围内。过大颗粒可能导致局部应力集中，过细则影响抗压强度。经验上来说，C30以上强度等级需采用双重级配工艺。

比普通砂浆多出哪些优势

除了核心的防爆性能，这类材料在化工厂酸洗车间表现出意外优势。其密实度达到98%以上，能抵抗5%浓度硫酸的长期侵蚀。对比测试发现，同样使用3年后，普通砂浆表面剥落深度达2.3mm，而不发火砂浆仅0.7mm。

施工时温度适应性也更强，在5-35℃环境下无需特殊养护。某沿海LNG储罐项目曾记录到，在湿度95%环境中，该材料初凝时间仍稳定在45分钟±5分钟。

施工队伍最关心的实操要点

预拌料开封后需在30分钟内完成摊铺，这与常规砂浆差异较大。以某飞机维修库地坪为例，采用分段跳仓施工法，每仓控制在40㎡以内，配合激光整平仪可实现3mm/2m的平整度。

特别注意接缝处理：要在初凝前用专用镘刀做45°倒角，后期灌入弹性密封胶。这个细节直接关系到防爆区域的密封性能验收。

导电网络构建的关键技术

不发火砂浆的导电相分布直接影响静电耗散效率，实验室测试表明，当导电材料体积分数达到18%-22%时，表面电阻率可稳定在10^6-10^8Ω范围。某军工弹药库项目采用石墨烯复合导电剂，通过X射线断层扫描显示，导电相形成了三维贯通网络，静电衰减时间缩短至0.3秒（ASTM F150标准要求≤2秒）。施工时需采用强制式搅拌机，先干混90秒再湿拌120秒，确保导电相均匀分散。

极端环境下的性能验证

在-40℃低温试验中，该材料仍保持78%的抗折强度，冻融循环300次后质量损失仅1.2%（GB/T 50082标准要求≤5%）。某高寒地区油库地坪工程监测数据显示，经历7个冬夏交替后，接缝处未出现开裂现象。值得注意的是，在持续高温工况下（如80℃烘烤车间），建议添加硅灰微粉调节水化热，可降低峰值温度12-15℃，避免因热应力导致的结构微裂纹。

特殊部位的节点处理方案

对于设备基础螺栓孔等异形部位，应采用预埋导电铜网过渡层。某炼油厂压缩机基础施工案例中，在Φ50mm螺栓孔周边铺设200mm宽铜网带，经接地电阻测试显示过渡电阻＜0.1Ω。墙地阴角处建议设置10mm×10mm导电橡胶条，既保证伸缩缝功能又维持静电通路。工程验收时需用NFPA 77标准规定的静电测试仪，在相对湿度30%条件下进行多点检测。
