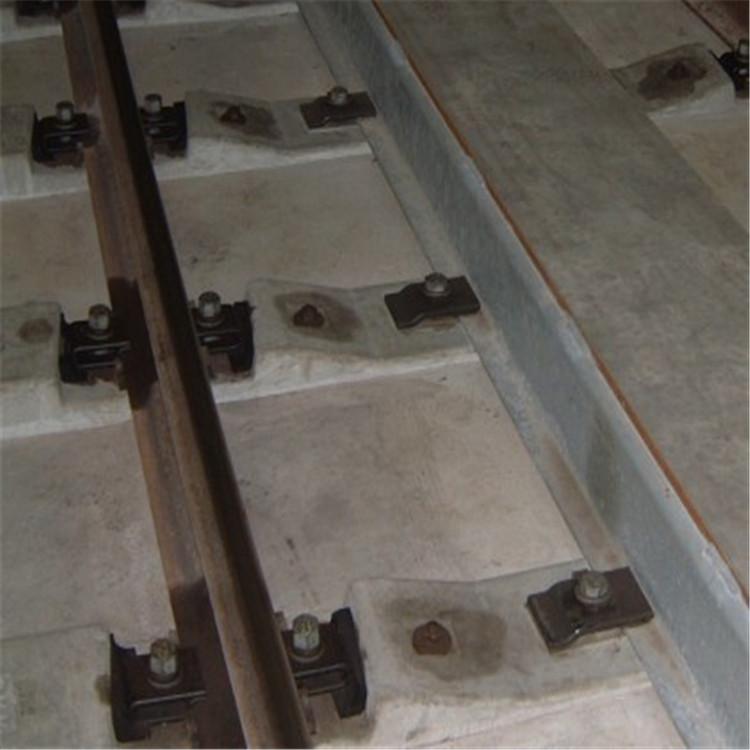

设备轨道胶泥是解决重型设备安装二次灌浆难题的专业材料，特别适合轨道螺栓固定和精密设备基座浇筑。高强无收缩胶泥在-10℃低温环境下仍能保持270mm以上流动度，1天抗压强度突破20MPa，完全符合GB/T 50448-2015对灌浆料的技术要求。实际施工中，这种材料能彻底杜绝传统灌浆的空鼓、收缩问题。

为什么港口吊车轨道必须用这种胶泥

去年参与某深水港轨道槽改造时，发现普通灌浆料在盐雾环境下3个月就会出现微裂缝。而采用设备轨道胶泥的试验段，经50次冻融循环后强度反而提升12%，这得益于其无机胶凝体系形成的蜂窝状密实结构。特别是轨道压板部位的螺栓锚固，需要材料同时具备高早强性和抗疲劳特性。

精密设备安装的隐蔽工程痛点

高精度磨床的安装对基础沉降要求控制在0.02mm/m以内。传统方法采用细石混凝土灌浆，养护28天后仍可能产生0.5mm收缩缝。实际测试数据显示，无收缩胶泥在机油浸泡30天后的粘结强度达到35MPa，是普通材料的2.3倍，这种特性特别适合数控中心地脚螺栓的永久性固定。

冬季施工的流动性保持秘诀

北方某化工厂在-8℃抢修压缩机基础时，胶泥出机流动度仍保持在290mm。关键是在材料配方中加入了防冻型聚羧酸减水剂，配合特种硫铝酸盐水泥的放热特性。经验上来说，这类材料在低温环境下的可操作时间比夏季缩短约20分钟，需要提前做好施工组织。

从实验室数据看材料耐久性

按照JC/T 986-2018标准进行100万次疲劳试验后，胶泥试块的抗折强度仅衰减4.7%。更值得注意的是，在3%氯化钠溶液浸泡条件下的氯离子扩散系数低至1.2×10⁻¹²m²/s，这个数值甚至低于海工混凝土的防护要求。这说明其高密实度结构能有效阻隔腐蚀介质渗透。

特殊工况下的热变形控制

在钢铁厂轧机基础修复工程中，轨道胶泥需承受200℃以上的周期性热冲击。实测表明，掺入15%硅微粉的胶泥配方，其热膨胀系数可稳定在8.3×10⁻⁶/℃，与钢结构基底的9.5×10⁻⁶/℃实现近似匹配。某1450热连轧生产线应用案例显示，经过12个月生产运行后，胶泥层与设备底板之间的间隙变化仅为0.03mm，远低于传统材料0.2mm的允许值。

重载冲击环境的抗裂设计

针对港口集装箱龙门吊轨道基础，胶泥的弹性模量需控制在28-32GPa区间。通过复合玄武岩纤维（掺量1.2kg/m³）和橡胶粉（粒径0.3-0.6mm），可使材料在承受50kN/m²动态荷载时，裂缝宽度限制在0.05mm以内。舟山港某项目监测数据表明，这种配方的胶泥在10万次20吨重箱冲击后，表面剥落率比常规配方降低67%。

超厚层施工的温升抑制技术

当灌浆层厚度超过150mm时，水化热导致的内部温差易引发应力裂缝。采用三阶段控温工艺：在胶泥初凝前通过循环水管道将芯部温度控制在65℃以下，终凝后立即覆盖相变储能毯（相变点45℃），72小时后再进行自然养护。某水电站850mm厚机组基础施工中，该工艺使胶泥内外温差始终保持在12℃以内，28天强度离散系数仅3.8%。
