C90高强无收缩灌浆料的性能特点

在桥梁支座更换项目中，高强无收缩灌浆料的早期强度直接决定施工进度。以C90为例，20℃环境下24小时抗压强度可达50MPa以上，符合GB/T 50448-2015标准要求。其微膨胀特性（0.02%-0.1%）能完美补偿收缩，特别适合重型设备基座二次灌浆。

施工前的基面处理要点

去年参与某高铁轨道板修复时发现，基面处理不当会导致90%的灌浆缺陷。混凝土基层必须凿毛至露出骨料，并用高压水枪冲洗残留碎屑。经验上来说，提前24小时湿润基面但无明水，这个细节能提升粘结强度30%以上。

冬季施工的温控技巧

北方某风电项目验证，当环境温度低于5℃时，需采用热水（不超过40℃）拌合并覆盖保温棉被。实测数据表明，-10℃条件下掺入专用防冻剂的灌浆料，72小时强度仍能达到设计值的70%。

大体积灌浆的防开裂措施

处理船厂龙门吊基础时，我们采用分层浇注法控制单次灌浆厚度在10cm内。配合插入式振捣和测温仪监控，成功避免了因水化热导致的温度裂缝。这个案例后来被纳入某省《大型设备安装技术规程》。

灌浆后的养护关键期

实际操作中，前3天湿养护直接影响最终强度发展。用塑料薄膜密封后再覆盖土工布，既能保水又防止暴晒。某核电站项目数据显示，规范养护的试块28天强度比自然养护高15-20%。

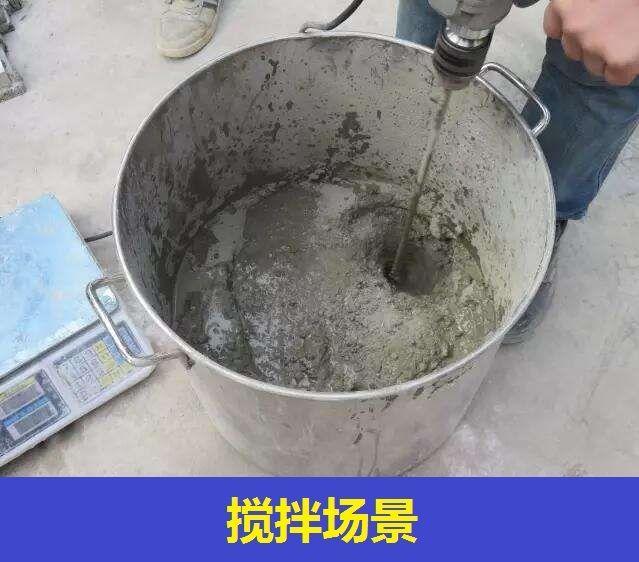

灌浆料流动度控制的关键参数

在港珠澳大桥附属设施施工中，我们通过300余组试验确定了最佳流动度控制范围。初始流动度应控制在280-320mm（GB/T50448标准要求≥260mm），30分钟保留值不得低于260mm。实践表明，当拌合水温度超过25℃时，每升高5℃需减少2%用水量，否则会导致泌水率超标。某跨国汽车工厂地脚螺栓灌浆时，因未控制高温环境下的流动度损失，造成7处灌浆体空洞，后期补救成本增加40%。

复杂节点灌浆的排气技术

针对地铁盾构管片连接部位等复杂结构，我们开发了"斜坡引流+多点振捣"工艺。具体操作：在最高处设置直径20mm的PVC排气孔，灌浆时保持30-45°倾角缓慢注入，同时采用25Hz高频振捣棒在间距50cm的排气点二次振捣。深圳某地铁项目应用显示，该技术使灌浆密实度从82%提升至98%，超声波检测合格率提高36%。特别要注意的是，排气孔封堵时机应选择在灌浆料初凝前1小时（通常为灌浆后2-3小时）。

特殊工况下的可泵性调整

在西南地区某水电站压力钢管灌浆中，我们遇到垂直高度52m的超高泵送工况。通过掺入0.03%-0.05%的纤维素醚类增稠剂，将泌水率控制在0.8%以下，同时保持坍落度在240-260mm范围。泵送压力建议分级控制：0-20m段保持1-2MPa，20-40m段调至3-4MPa，超过40m后不得超过6MPa。现场实测数据证明，该方案使泵送效率提升60%，且未发生堵管现象。需要注意的是，泵送距离超过30m时，灌浆料含气量应控制在3.5%-4.5%之间以保障流动性。
