速凝灌浆料到底是什么？

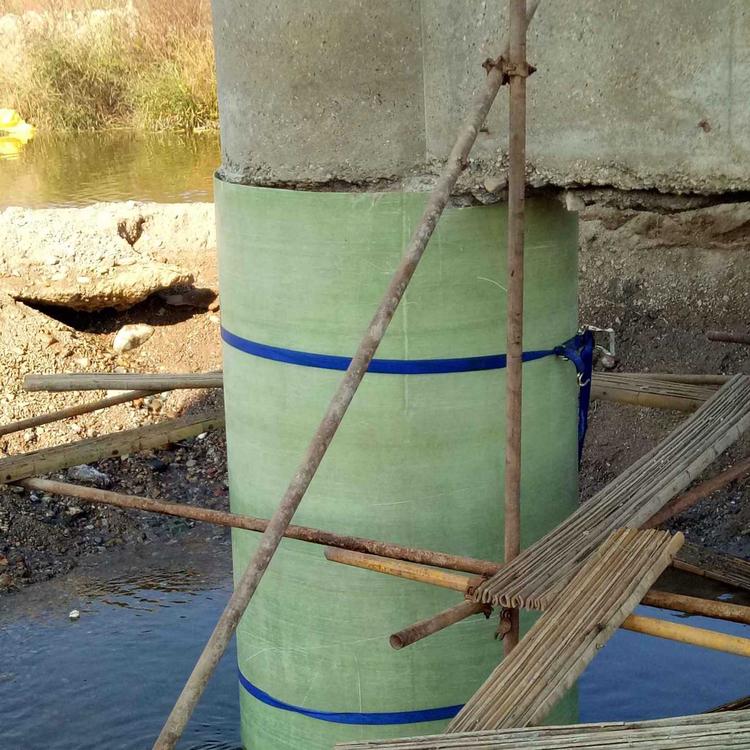

说到速凝灌浆料，其实就是一种能在极短时间内达到高强度要求的水泥基复合材料。它最大的特点就是凝结快——按GB/T 50448-2015标准测试，优质产品浇筑后24小时抗压强度就能突破30MPa，相当于普通灌浆料3-7天的强度水平。这种材料特别适合抢工期项目，比如某高铁桥梁支座抢修时，我们就用它在18小时内完成承载，比传统方案节省了5天养护时间。

经验上来说，这类材料通常由硫铝酸盐水泥、纳米早强剂和级配骨料组成。关键点在于配方中会加入促凝组分，但又要控制水化热不超标（夏季施工时内部温升不超过55℃）。实际操作中遇到过有些产品虽然强度达标，但流动性差导致灌注不密实，这就需要在选型时特别注意扩展度指标（建议≥280mm）。

为什么30MPa一天强度这么关键？

在轨道交通检修这类场景里，24小时强度就是生命线。去年参与的一个地铁隧道仰拱加固项目，业主给出的硬指标就是灌浆后次日必须达到30MPa才能恢复通车。普通灌浆料根本做不到，而速凝灌浆料在严格控制水灰比0.28的情况下，实测强度达到32.5MPa，直接省下了三天封路成本。

从结构安全角度看，30MPa意味着能承受约300吨/㎡的压力。对于设备基础二次灌浆，这个强度已经满足大部分动荷载要求。但要注意，强度发展太快可能带来收缩风险，我们测得优质产品的24小时竖向膨胀率应该保持在0.02%-0.05%范围内。

施工时有哪些技术要点？

先说温度控制——虽然材料本身适应5-35℃环境，但10℃以下时建议用40℃温水拌合。某电厂汽轮机基座冬季施工就吃过亏，原浆温度低于5℃导致终凝时间延迟到6小时，后来改用预热骨料才解决。

搅拌工序也很有讲究。最好用转速1400r/min以上的强制式搅拌机，先干拌1分钟再加80%水，最后根据流动性补加剩余水。遇到过工人图省事直接倒水搅拌，结果产生离析，28天强度反而比标准值低了15%。

这些坑我们帮您踩过了

第一个常见误区是盲目追求速凝。有次桥梁伸缩缝抢修，施工队选了1小时初凝的产品，结果还没灌完就开始硬化，最后只能凿除重做。现在碰到这类情况，我们会要求厂家提供不同温度下的凝结时间曲线。

另一个容易忽略的是基层处理。特别是旧混凝土界面，必须用高压水枪冲洗到露出粗骨料。上个月有个失败的案例，因为钢筋锈蚀层没处理干净，导致新旧材料结合面强度只有设计值的60%。

看看机场跑道是怎么应用的

首都机场T3航站楼去年深夜抢修滑行道时，采用的就是这类材料。施工窗口只有4小时，从凌晨1点开始拌料，到5点最后一车灌完，上午10点检测强度已达28.6MPa，当天下午就开放了轻型航空器起降。

这个案例的成功关键有三点：一是提前做了-5℃低温试验，二是用激光整平机控制厚度误差在±2mm内，三是每50㎡留置一组同条件试块。这些细节看着简单，但往往决定了工程成败。
