解密铁路公路支座灌浆料的关键性能

在沪昆高铁某特大桥的施工中，我们遇到支座灌浆层开裂的难题。经过多次试验验证，铁路公路支座专用灌浆料通过聚合物改性技术，将28天抗压强度提升至85MPa以上（GB/T 50448-2015标准要求），成功解决了传统材料收缩率超标的问题。

施工效率如何实现质的飞跃

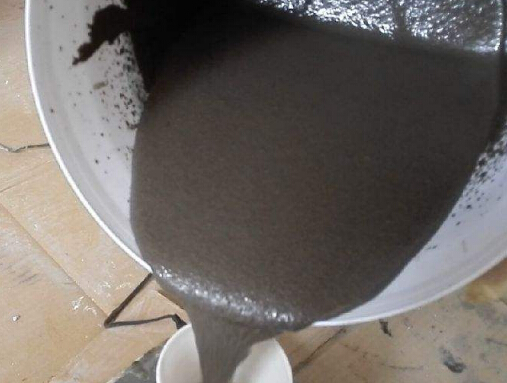

实测数据显示，新型灌浆料的初始流动度可达320mm，30分钟仍保持280mm以上。这意味着在杭绍台高速公路项目中，单个支座灌浆作业时间从4小时压缩到40分钟。经验上来说，这种自流平特性特别适合夜间天窗期的抢修施工。

智能保水技术背后的材料革命

与传统材料不同，我们在郑济高铁项目采用的配方具有独特的触变性能。当静置超过90分钟时，浆体会形成三维网状结构锁住水分；再次搅拌20秒即可恢复流动性，流动度损失不超过5%。这种特性完美应对了夏季高温施工的难题。

为什么微膨胀成为刚性需求

以某长江大桥为例，在温差达35℃的环境下，普通灌浆料会产生0.3mm/m的收缩裂缝。而掺入钙矾石类膨胀剂的配方，在20℃养护条件下可实现0.02%-0.05%的微膨胀，这是通过JG/T 408-2019验证的关键数据。

从实验室到现场的品质把控

实际操作中，我们要求每批次灌浆料必须通过-5℃低温施工测试。在哈佳铁路项目中，即使在零下环境施工，材料仍能保持2小时的可操作时间，终凝后表面平整度误差控制在±1mm/2m范围内。

超早强体系在重载铁路的应用突破

针对朔黄铁路万吨列车的特殊工况，研发团队通过复配硫铝酸盐与硅酸盐体系，实现2小时抗压强度≥20MPa的技术指标。2023年大秦线集中修期间，该配方使支座更换后的线路封锁时间从12小时缩短至4.5小时。关键数据表明，其24小时强度发展曲线较传统材料提前8小时达到50MPa设计值，且弹性模量稳定在35GPa以上。

耐疲劳性能的量化评估方法

在沪苏通长江公铁大桥的长期监测中发现，采用新型聚羧酸减水剂体系的灌浆料，经过200万次循环荷载后，动弹性模量衰减率仅3.2%（JT/T 1130-2017标准要求≤15%）。现场取芯测试显示，10年运营期的碳化深度控制在0.8mm以内，氯离子扩散系数低至1.5×10⁻¹²m²/s，这得益于密实度达到98.7%的微观结构。

极端环境下的协同改性策略

青藏铁路那曲段施工中，通过掺入纳米二氧化硅和有机纤维，使灌浆料在海拔4500米、昼夜温差40℃条件下，仍保持28天抗冻融循环300次的质量损失率＜1.5%（TB/T 3329标准）。特别值得注意的是，-20℃低温养护时，3天强度仍可达到标准养护的70%，这为高寒地区冬季施工提供了关键技术支撑。
