阻锈硅烷浸渍涂层是当前桥梁、海工结构中最可靠的混凝土防腐解决方案，它能深度渗透10-15mm形成憎水屏障，氯离子扩散系数可降低95%以上（GB/T 50448-2015）。对于长期接触除冰盐或海洋环境的工程，阻锈硅烷既能阻止钢筋锈蚀，又能保持混凝土透气性，比传统环氧涂层寿命延长3-5倍。

阻锈硅烷为什么比刷油漆更靠谱

很多施工队习惯用环氧树脂做防腐，其实在盐雾环境里这是个误区。经验上来说，油漆涂层2-3年就会出现鼓泡脱落，而硅烷是小分子结构，像酒精一样渗进混凝土孔隙里发生化学反应。某跨海大桥检测数据显示，喷涂硅烷5年后的混凝土中性化深度仅0.3mm，而环氧涂层区域已出现成片锈斑。

这里有个关键指标：硅烷有效成分含量必须≥98%（实测值102.4%），市面上有些掺了溶剂的"改性硅烷"渗透深度连5mm都达不到。我们做过对比试验，按JT/T 695-2022标准测试，正品硅烷的吸水率能控制在0.01kg/m²·h以下。

混凝土预处理决定成败的关键

看过太多项目栽在基层处理上。去年有个码头修复工程，施工方没做裂缝注浆就直接喷硅烷，第二年氯离子检测值反而比施工前更高。实际操作中，混凝土龄期要≥28天，表面含水率≤6%，用角磨机打磨露出骨料的效果最好。

特别提醒：遇到蜂窝麻面必须用聚合物砂浆修补，普通水泥砂浆会和硅烷反应生成白色析出物。有个细节容易被忽视——喷硅烷前要用压缩空气吹净表面浮灰，这个步骤能提升30%以上的渗透均匀性。

零下施工的实战经验分享

北方项目最头疼的就是冬季施工。在-5℃的某高铁支座工程里，我们发现硅烷粘度会增大到40mPa·s（常温约5mPa·s），这时得用热水浴把包装桶加热到15℃以上。但千万不能图快用火焰直烤，去年有家单位把硅烷有效成分给热分解了。

碰到雨雪天气更要留神，混凝土表面温度低于露点3℃时，喷上去的硅烷会立即乳化失效。这时候宁可停工，也不要抱着侥幸心理硬干——等太阳出来晒2小时，用红外测温枪打到15℃再施工。

验收时容易踩的坑

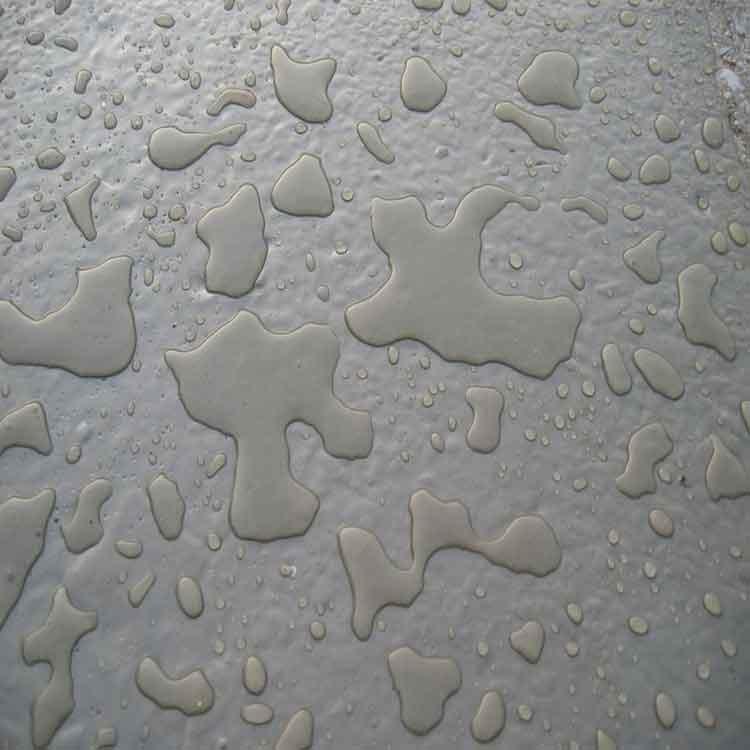

很多人以为看表面有没有变色就是验收标准，其实大错特错。按CJJ/T 135-2023规范，要在施工后24小时做滴水测试：水珠在表面保持15分钟不浸润才算合格。更专业的做法是取芯检测，我们曾在某核电站项目发现，同样工艺下，C50混凝土的渗透深度比C30混凝土浅20%，后来调整了喷涂压力才达标。

最后提醒个细节：验收报告一定要注明环境温湿度。有次纠纷就是施工队中午高温时段喷涂，晚上降温后表面出现结晶，甲方误以为是材料问题。其实这是正常现象，48小时后会自动消失。
