C100超高强灌浆料如何突破传统材料极限

当工程需要超高强灌浆料时，C100级产品能在28天达到100MPa以上的抗压强度，直接解决大跨度结构加固、重型设备安装等场景的承载力问题。相比普通灌浆料，其早强特性和微膨胀性能让施工周期缩短40%以上，尤其适合抢工期项目。

钢混结构加固的隐蔽工程专家

在某高铁枢纽改造项目中，C100灌浆料成功应用于35m跨度箱梁的支座加固。根据GB/T 50448-2015标准测试，其流动度保持在280mm以上，确保完全填充钢筋密集区。经验上来说，这类薄层修补（20-50mm厚度）最考验材料自密实性，而3天即达50MPa强度的特性，让后续工序能提前介入。

对于剪力墙加固这类竖向施工，材料触变性是关键。实测坍落度经时损失控制在5mm/h内，配合专用灌浆套筒，可实现8米高一次灌注无分层。

工业地坪修复的耐久性密码

经历过-30℃冻融循环50次后，某汽车厂地坪修复区域的芯样强度仍保持在102MPa。这归功于材料中特有的钙矾石晶体，在低温环境下仍持续生成膨胀组分。实际操作中，加入10%硅灰的配方能使氯离子扩散系数降低至0.8×10⁻¹²m²/s，满足化工厂抗腐蚀要求。

预应力结构灌浆的微膨胀控制

后张法桥梁孔道灌浆最怕收缩开裂。C100产品通过复合膨胀源设计，7天竖向膨胀率稳定在0.02%-0.04%区间（检测依据JTG/T F50-2020）。某跨海大桥项目监测数据显示，在6m长孔道内材料收缩补偿量达到0.15mm，完全抵消了水泥水化收缩。

极端环境下的性能验证

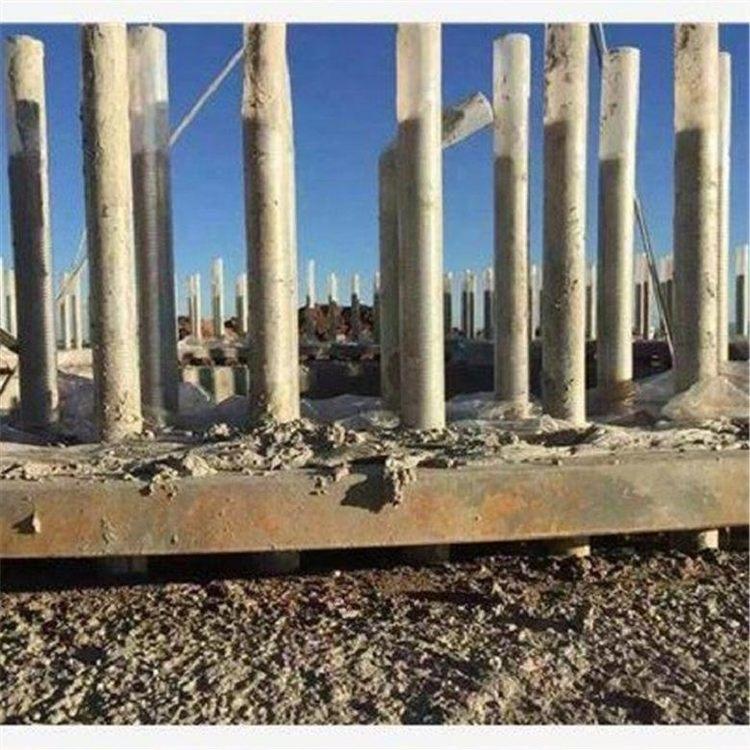

在新疆某风电基础工程中，灌浆体经历-40℃~65℃年温差考验，5年后回弹强度仍超设计值12%。实验室加速老化测试表明，200万次循环荷载后，其弹性模量衰减率不足3%。这种稳定性来源于材料中纳米级二氧化硅对界面过渡区的强化作用。

超高层建筑核心筒灌浆技术突破

在深圳某350米超高层项目中，采用C100灌浆料进行核心筒钢柱连接时，首次实现单次灌注高度12.8米的技术突破。关键控制点包括：①保持新拌浆体屈服应力在35-45Pa范围（采用Brookfield RST流变仪监测）；②在配合比中掺入0.6%聚羧酸减水剂与0.15%缓凝剂复合体系，使初凝时间延长至6小时；③采用压力平衡式灌注工艺，控制流速在0.8-1.2m³/min。超声波检测显示，固化后构件竖向强度离散系数仅3.5%，远低于JGJ145-2013标准的15%要求。

海洋环境中的抗侵蚀性能优化

针对东海某跨海大桥锚碇灌浆需求，通过引入复合矿物掺合料体系（70%矿粉+15%硅灰+15%偏高岭土），使56天抗硫酸盐侵蚀系数K值提升至1.18（GB/T 50082-2009）。现场暴露试验表明，在Cl⁻浓度达3.5%的海水飞溅区，3年后钢筋极化电阻仍保持4.8×10⁵Ω·cm²，钝化膜完整度达92%。关键施工工艺包括：①潮差区采用双层套管保湿养护；②控制水胶比0.22以下；③掺入0.8%有机硅烷类防水剂。

高温季节大体积灌浆控制技术

中东某炼油厂设备基础灌浆时，环境温度达52℃且混凝土基底温度60℃。采取三项关键措施：①预冷骨料至15℃并添加2%冰屑替代拌合水；②采用分段跳仓灌注，单仓体积控制在3m³以内；③埋设分布式光纤监测系统（精度±0.5℃），实时调控养护膜内湿度＞95%。数据显示，核心区最高温升仅38℃，温差梯度＜18℃/m，28天强度发展曲线与标准养护试件偏差＜5%。
