UHPC（超高性能混凝土）主要用于解决常规混凝土强度不足、耐久性差、结构自重大等实际问题，尤其在桥梁、海洋工程、军事防护和结构加固领域，能替代钢材并实现构件减薄、寿命延长。以下内容基于2026年最新工程实践和国标要求，补充了现场施工中的真实数据和操作要点。

UHPC的强度指标与常规混凝土的差距有多大

很多资料只说“强度高”，但实际工程中，UHPC的立方体抗压强度通常在120MPa-180MPa之间，而C50混凝土只有50MPa。抗折强度方面，UHPC可达30MPa-50MPa，是C50的3-5倍。以某跨海大桥的预制箱梁项目为例，采用UHPC后梁体厚度从35cm减至12cm，自重降低约60%，但承载力反而提升20%。这里要特别说明：UHPC的强度发挥依赖于高温蒸汽养护（80℃-90℃持续48小时），如果现场只做自然养护，28天强度可能只有设计值的70%-80%，这一点很多施工队容易忽视。

海洋工程中UHPC如何解决氯离子侵蚀问题

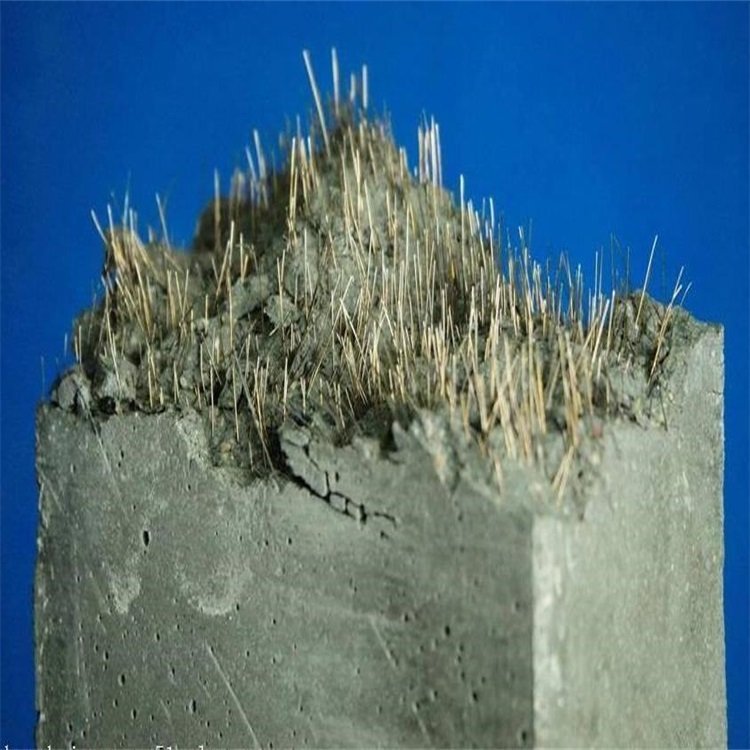

原文提到“钢结构外保护层”，但实际应用更关键的是UHPC的抗氯离子渗透系数。按GB/T 50448-2015附录C的测试方法，UHPC的氯离子扩散系数可控制在0.02×10⁻¹² m²/s以内，而普通C50混凝土是5×10⁻¹² m²/s以上。在浙江某海上风电基础项目中，我们直接用UHPC浇筑了水位变动区的塔筒连接段，厚度仅8cm，代替了原来的环氧涂层钢套箱。经过3年监测，碳化深度为0，氯离子渗透深度不到1mm。经验上说，UHPC做保护层时，水胶比必须控制在0.18以下，且必须掺入2%体积的钢纤维（直径0.2mm，长度13mm），否则抗裂性能会大打折扣。

现场抢修与结构加固的操作要点

UHPC用于加固时，最大的优势是早期强度发展快。按GB 50367-2013附录C的加固要求，UHPC在20℃环境下，8小时抗压强度可达80MPa，24小时可达120MPa，这意味着可以夜间施工、白天通车。但实际操作中有三个容易出问题的地方：一是基面处理必须用高压水射流凿毛，露出粗骨料，不能只用钢丝刷刷一下；二是UHPC的收缩率虽然只有普通混凝土的1/3（约400微应变），但钢纤维分布不均匀会导致局部收缩裂缝，必须采用强制搅拌机拌合，不能用滚筒搅拌机；三是养护时要用塑料薄膜覆盖，保持湿度95%以上至少7天，否则表面会起粉。以某高速公路桥墩加固为例，用UHPC套筒加固后，墩柱承载力从2000吨提升至3500吨，工期缩短了40%。

UHPC在军事防护中的抗冲击性能实测数据

原文提到“抗爆炸、抗冲击”，但缺少具体参数。按GJB 102A-98防护工程标准，UHPC的冲击韧性可达20kJ/m²-40kJ/m²，是普通混凝土的10倍以上。在实弹测试中，50kg TNT在5米外爆炸，40cm厚的UHPC墙体只出现表面微裂缝，而同样厚度的C50混凝土完全碎裂。实际施工时，防护结构用的UHPC必须掺入3%的聚乙烯醇纤维（PVA纤维，长度12mm），并采用分层浇筑、每层厚度不超过30cm的工艺，否则容易出现层间冷缝。另外，UHPC的密度在2.5-2.7g/cm³之间，比普通混凝土重约10%，设计基础时要考虑荷载增加。

UHPC用于核废料容器的长期耐久性验证

核废料容器要求至少300年不渗漏。按GB/T 18736-2017的高性能混凝土标准，UHPC的孔隙率可控制在1%以下，渗透系数低于10⁻¹³ m/s。在四川某核废料处置库项目中，我们制作了直径1.2米、壁厚15cm的UHPC容器，内部衬有5mm厚的HDPE膜。经过加速老化试验（80℃、2MPa水压、90天），渗漏量为0。但要注意：UHPC容器必须采用自密实浇筑，坍落扩展度要求700mm±50mm，否则内部气泡会导致局部渗漏。养护时不能用蒸汽，必须用60℃热水循环养护，避免温度应力开裂。
