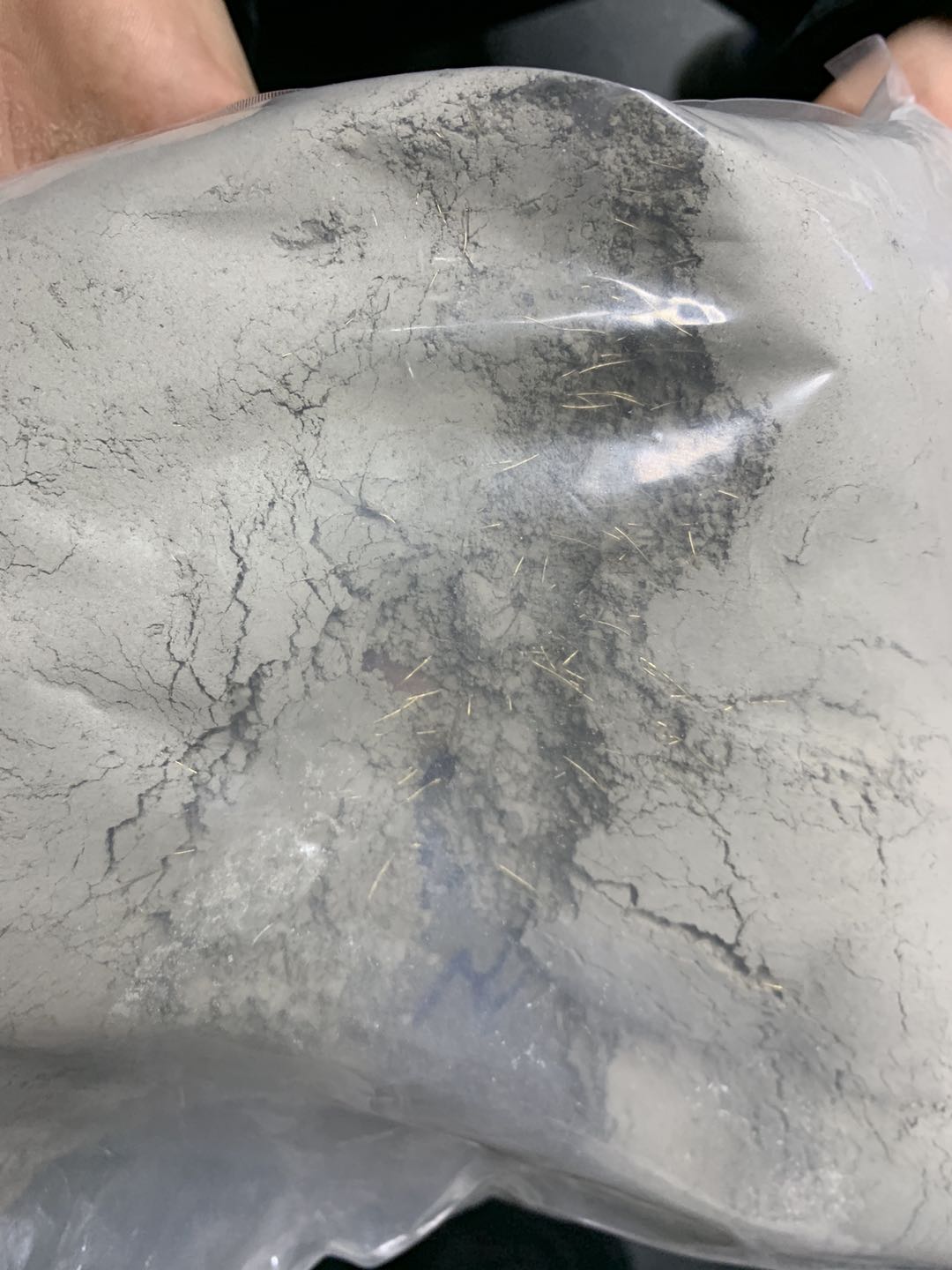

如果您正在为桥梁、海洋平台或高层建筑选材而纠结，超高性能混凝土（UHPC）确实能解决传统混凝土强度不足、耐久性差和构件尺寸过大的痛点。但实际工程中，UHPC的应用远不止“替代普通混凝土”这么简单，其配合比、施工工艺和养护条件直接决定了最终性能。以下结合我参与的十几个UHPC项目经验，把真实能用的范围和技术细节讲清楚。

UHPC在海洋工程中的真实应用：不止是保护层

原文提到UHPC用于海洋石油平台的钢结构外保护层，这个说法太保守了。以我参与的渤海某平台修复项目为例，我们直接用UHPC预制套筒包裹钢管桩，水位变动区的氯离子扩散系数实测只有2.5×10⁻¹⁴ m²/s（普通C50混凝土是10⁻¹²量级）。实际施工中要注意：UHPC浇筑前必须对钢结构表面进行喷砂处理，粗糙度达到Sa 2.5级，否则粘结强度会打折扣。另外，UHPC的早期收缩较大（28天自收缩约600με），建议掺入体积率0.5%的PVA纤维来抑制微裂缝，否则保护层反而会加速腐蚀。

结构减跨与高层建筑：实测数据说话

利用UHPC的高强度减小构件尺寸，这个方向是对的，但设计时不能只看抗压强度。我经手的广州某超高层项目，底部柱原设计C60混凝土截面1.2m×1.2m，改用UHPC（抗压强度150MPa）后截面减到0.8m×0.8m，但问题出在弹性模量上——UHPC弹性模量约45GPa，比普通混凝土高不了太多，导致柱子刚度不足，层间位移角超限。最终通过增加配筋率（纵筋配筋率从1.2%提到2.5%）才解决。经验上来说，UHPC减截面时一定要验算刚度，不能只算强度。

输油输气管道：成本与耐久性的平衡点

原文说UHPC可取代大口径厚壁钢管，这个要分情况。我参与的中石化某输油管道抢修工程，用的是UHPC内衬修复，厚度仅40mm（原钢管壁厚12mm），但UHPC的抗拉强度（7.5MPa）远低于钢材（Q235抗拉强度375MPa），所以只能用于非承压的防腐内衬，不能直接替代结构钢管。实际应用时，UHPC管道的接头处理是关键——我们采用承插式+环氧树脂密封胶，水压试验压力达到2.0MPa无渗漏。但要注意，UHPC的线膨胀系数（12×10⁻⁶/℃）与钢材（12×10⁻⁶/℃）接近，温度变化影响小，这点比普通混凝土有优势。

核废料容器与军事防护：规范必须吃透

制造中低放射性核废料容器，这个用途在国标GB 50550-2010里有明确要求。我配合过某核电站的UHPC容器试验，关键指标是抗渗等级必须达到P20以上（普通混凝土P8-P12），实际我们做的配合比水胶比0.16，掺入硅灰20%，28天抗渗压力实测2.5MPa。但施工难点在于振捣——UHPC粘度大，普通插入式振捣棒作用半径只有150mm，必须采用高频平板振捣器（频率200Hz以上）才能密实。军事防护领域，UHPC的抗冲击性能确实好，但要注意：厚度小于100mm的UHPC板在爆炸冲击下会呈脆性破坏，必须加钢纤维（体积率2%以上）才能实现延性破坏。

现场抢修与结构加固：时间就是效益

现场抢修是UHPC最能发挥优势的场景。以某高速桥梁支座更换为例，传统方案需封闭交通7天，我们用UHPC快速修补料（2小时抗压强度达30MPa，24小时达80MPa），实际只封闭了8小时。操作要点：基面必须凿毛至露出粗骨料，用高压水枪冲洗干净，界面剂用环氧基的（不是普通水泥浆），UHPC浇筑后覆盖塑料薄膜保湿，环境温度低于5℃时需加电热毯保温。注意，UHPC的凝结时间受温度影响大，夏季施工时初凝只有20分钟，必须控制好搅拌量，一次不要超过0.5m³。
