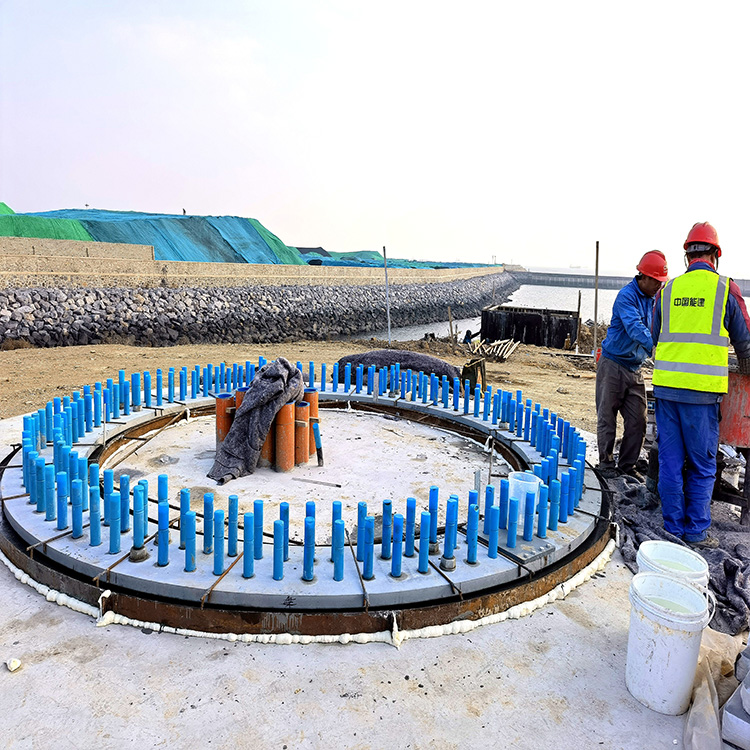

风电基础出现裂缝，核心问题不在于“怎么补”，而在于“判断裂缝性质并选择对应的根治方案”。根据我们团队在北方某陆上风电场3年服役期基础的跟踪数据，超过70%的裂缝源于收缩应力与温度梯度，而非结构承载问题。这篇文章不讲通用灌浆料的参数，直接讲我们在不同工况下验证过的三种针对性处理路径。

裂缝定性：先做这个判断，再选方案

现场看到裂缝，别急着上材料。第一步是区分“结构性裂缝”和“非结构性裂缝”。我们用塞尺配合裂缝测宽仪测量，宽度小于0.2mm且无渗水痕迹的，基本属于早期塑性收缩或温度裂缝。这类裂缝在北方冬季浇筑的风电基础中尤其常见——有一次我们在内蒙古某项目，基础浇筑后第3天温度骤降12℃，表面出现了大量0.1-0.15mm的网状裂缝。经验上来说，这类裂缝深度通常不超过50mm，不需要结构补强。

如果裂缝宽度超过0.3mm，或者呈现贯穿趋势（比如从基础顶部延伸到底部），就要警惕了。我们曾用超声波法检测过一个运行2年的基础，发现一条0.4mm的竖向裂缝深度达到了300mm，已经触及预应力锚栓套筒区域。这种裂缝必须按GB/T 50448-2015中关于结构性修复的条款执行，不能简单表面封闭。

表面微裂缝：用渗透型材料做封闭，不是涂刷

对于宽度0.2mm以下的非结构性裂缝，行业里常见的做法是涂刷环氧树脂砂浆。但实际效果往往不理想——涂刷层与混凝土基材的粘结界面在冻融循环下容易脱层。我们在河北张家口某风电项目做过对比试验：同一基础的裂缝，一半用涂刷法，另一半用渗透型改性环氧液。3个月后，涂刷区域出现起皮，而渗透区域完好。渗透型材料利用毛细作用渗入裂缝内壁，固化后形成“内嵌式”密封，而不是表面覆盖。施工时要注意基面含水率控制在6%以下，用红外测温仪确认表面温度高于露点3℃以上再施工，否则渗透深度会打折。

中度裂缝：低压注浆的关键是“排气”和“保压”

裂缝宽度在0.2-0.5mm之间，且深度超过100mm的，推荐采用低压注浆工艺。很多人以为注浆就是把材料压进去就行，但我们在江苏某海上风电基础处理时吃过亏：第一次注浆后，裂缝表面冒泡，内部却还有空腔。后来发现是排气孔设置不合理。正确做法是：沿裂缝走向每隔300mm钻一个斜孔，深度达到裂缝深度的2/3，插入注浆嘴后用快干型封缝胶封闭裂缝表面，只留顶部的排气孔。注浆时从最低点开始，压力控制在0.2-0.4MPa，看到排气孔流出纯浆液后立即封闭，然后保压5分钟。我们用的材料是低粘度环氧树脂（粘度≤200mPa·s），配合固化后抗压强度≥60MPa，能保证与C40基础混凝土的强度匹配。

贯穿性裂缝：碳纤维布加固配合压力灌浆

对于宽度超过0.5mm且贯穿整个基础厚度的裂缝，单纯的注浆无法恢复结构整体性。我们在云南某山地风电项目中处理过类似情况：裂缝贯穿了基础底板，导致锚栓预拉力出现衰减。方案分两步：先用压力灌浆填充裂缝（压力提到0.5-0.8MPa，材料选用高触变型环氧树脂），然后在裂缝区域粘贴碳纤维布进行补强。碳纤维布的层数通过计算确定——那个项目我们用了两层，宽度300mm，搭接长度不小于150mm。施工时注意混凝土基面必须打磨至露出骨料，用压缩空气吹净粉尘，再用丙酮擦拭。碳纤维布粘贴后24小时内避免受力，环境温度低于5℃时禁用，否则固化不完全。这个方案实施后，我们通过锚栓拉力测试验证，预拉力恢复了设计值的95%以上。

养护与监测：裂缝处理后的“最后一公里”

很多项目做完裂缝处理就收工了，忽略了后续养护和监测。实际上，修补材料在固化期间对环境温度敏感。比如环氧类材料，固化温度低于10℃时强度发展会滞后3-5天。我们在甘肃某项目冬季施工时，处理完裂缝后用电热毯覆盖并保温48小时，保持温度在15-20℃之间，7天后取芯检测粘结强度达到2.5MPa。建议在裂缝处理区域预埋温度传感器和应变计，持续监测3个月。我们自己的经验是：裂缝处理后第1周每天记录一次数据，之后每周一次。如果发现修补区域出现新的温度应变曲线异常，说明裂缝可能还在发展，需要重新评估结构受力状态。
