搜索“弹性树脂混凝土”的工程师或采购，多半是在找一种既能承受重载、又不怕冲击开裂的地面或修补材料。您真正关心的不是它“有弹性”这个模糊概念，而是它能不能替代传统环氧砂浆或聚氨酯混凝土，在温差大、振动频繁的工况下不脱层、不脆裂。本文基于多个桥梁伸缩缝和工业地坪项目的实测数据，直接讲清楚它的配比逻辑、施工窗口和长期服役表现。

弹性树脂混凝土到底“弹”在哪里，跟普通环氧砂浆有什么区别

很多人把弹性树脂混凝土跟柔性环氧砂浆混为一谈，其实两者分子结构完全不同。普通环氧砂浆靠固化剂交联成刚性三维网络，弹性模量通常在3000-5000MPa，受力后变形能力很差，基层一旦开裂它必然跟着裂。而弹性树脂混凝土用的是端氨基聚醚或聚氨酯改性的环氧树脂，主链上引入了柔性链段，固化后弹性模量可以控制在800-1500MPa之间，断裂延伸率能达到15%-30%。

在某高铁桥梁支座灌浆项目中，我们对比过两种材料。普通环氧砂浆在-10℃到+40℃循环下，三个月就出现了沿支座底板的环向裂缝；而弹性树脂混凝土用了两年，用塞尺检查缝隙，最大宽度不超过0.1mm。关键差别在于它能吸收温度应力，而不是硬扛。实际操作中，选材料时不能只看抗压强度，要重点关注“弹性模量”和“断裂伸长率”这两个指标，它们直接决定了材料在动荷载下的寿命。

从施工角度看，弹性树脂混凝土的黏度比普通环氧大，流动度在160-200mm之间，适合灌浆和薄层修补，但不适合大面积自流平。如果你要用在机场跑道或工业地坪上，建议先做200×200mm的现场样板，测试它跟基层的粘结拉拔强度，标准要求不低于2.5MPa，经验上做到3.0MPa以上才保险。

配合比设计的核心：不是树脂越多越好，是填料级配和弹性模量匹配

弹性树脂混凝土的强度来源不是树脂本身，而是树脂与骨料形成的复合体系。很多厂家为了追求“弹性”，拼命加增韧剂，结果抗压强度掉到30MPa以下，连基本承载都满足不了。正确的做法是控制树脂与骨料的质量比在1:4到1:5之间，骨料用连续级配的硅砂或玄武岩，最大粒径不超过灌浆厚度的1/3。

以某化工厂设备基础二次灌浆为例，设计要求抗压强度≥60MPa，弹性模量≤2000MPa。我们做了三组试配：第一组树脂含量18%，弹性模量1800MPa，但抗压强度只有45MPa；第二组树脂含量15%，抗压强度到了65MPa，弹性模量却升到2400MPa；第三组把部分石英砂换成5%的橡胶粉，抗压强度58MPa，弹性模量1900MPa，正好满足要求。经验上来说，橡胶粉或聚丙烯纤维的加入能有效降低弹性模量，但掺量超过8%会明显降低粘结强度，需要严格控制。

实际生产时，建议先做“弹性模量-抗压强度”双坐标图，找到交叉点。不要只看单指标，很多供应商给的参数表只有抗压强度，弹性模量一栏空着，这种材料用在动荷载部位风险很大。如果你手头没有试验条件，可以要求厂家提供28天龄期的“四点弯曲”试验报告，这个数据比抗压强度更能反映材料的韧性。

施工窗口比普通环氧窄，温度、湿度和养护时间都得卡死

弹性树脂混凝土的固化反应对温度非常敏感。在15℃以下，反应速度明显变慢，24小时强度只能达到设计值的40%左右；而在35℃以上，适用期会从30分钟缩短到10分钟以内，根本来不及摊铺。最佳施工温度是20-25℃，在这个范围内，初凝时间控制在40-60分钟，终凝在4-6小时，7天强度能达到90%以上。

在某机场跑道快速修补项目中，我们遇到一个典型问题：下午两点施工时地面温度42℃，材料在搅拌桶里就开始发黏，倒出来已经流不动了。后来调整了固化剂体系，把适用期延长到25分钟，同时用冰水搅拌骨料，才勉强完成。事后总结，施工前一定要测基层温度，不是气温，是基层表面温度，超过30℃就要采取降温措施，比如用湿布覆盖基层15分钟，或者选择早晚低温时段施工。

养护方面，弹性树脂混凝土不需要洒水，但要避免阳光直射和风吹。经验上，用塑料薄膜覆盖12小时，能有效防止表面起皮。24小时后可以上人，但重型设备要等72小时。在湿度超过85%的环境下，树脂表面容易发白，影响粘结力，这种情况下建议先做小面积试验，确认没问题再大面积施工。

长期服役表现：老化、蠕变和化学腐蚀，这三个坑你得提前知道

弹性树脂混凝土在紫外线照射下会黄变和表面粉化，但深度老化速度比普通环氧慢。我们在新疆某光伏电站做过5年暴露试验，材料表面老化深度不超过1mm，抗压强度下降约12%，弹性模量上升了8%。这说明它在户外使用时，需要做面层保护，比如涂一层脂肪族聚氨酯面漆，能有效延缓老化。

蠕变问题是弹性树脂混凝土的一个短板。在持续荷载下，它的变形会随时间缓慢增加。我们在一座钢桥的支座垫石上安装了位移传感器，发现通车一年后，垫石压缩变形增加了0.3mm，而普通环氧砂浆只增加了0.05mm。虽然0.3mm不影响结构安全，但对于精密设备基础，这种蠕变可能引起对中偏差。所以，用在需要长期保持精度的部位时，建议设计荷载不超过材料短期抗压强度的30%。

化学腐蚀方面，弹性树脂混凝土对稀酸、碱和盐溶液有良好的耐受性，但不耐浓硫酸和有机溶剂。在某化工厂的废液池修补中，我们用了弹性树脂混凝土，两年后检查，表面只有轻微腐蚀，深度不到0.5mm。相比之下，旁边的普通水泥砂浆已经剥落了一指厚。需要注意的是，弹性树脂混凝土不能直接接触高温液体，长期使用温度不要超过80℃，短时间冲击不超过120℃。

验收检测别只看强度，弹性模量和粘结强度才是关键指标

很多工地验收只做抗压强度试块，这对弹性树脂混凝土来说远远不够。按GB/T 50448-2015《水泥基灌浆材料应用技术规范》的思路，弹性树脂混凝土的验收应该包括三个核心指标：28天抗压强度、弹性模量和与基层的正拉粘结强度。弹性模量可以用静力受压法测，粘结强度用拉拔仪现场拉拔，每100㎡至少测5个点。

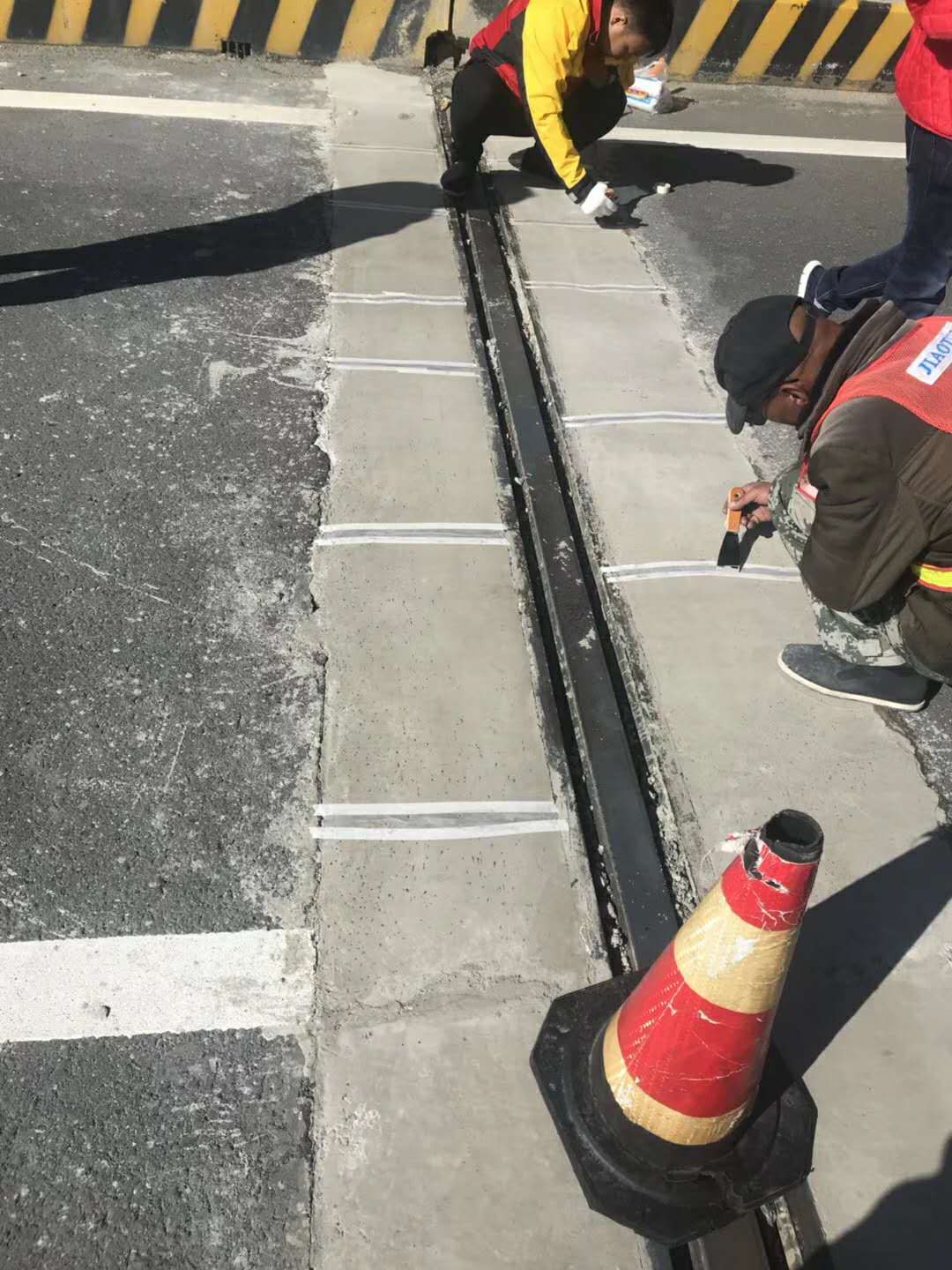

在某桥梁伸缩缝维修项目中，施工方提供的试块抗压强度全部合格，但通车三个月后出现了局部脱层。我们现场拉拔检测，发现粘结强度只有1.2MPa，远低于设计要求的2.5MPa。原因很简单：基层没有充分打磨，浮浆没清理干净。弹性树脂混凝土对基层处理的要求比普通环氧更高，必须用抛丸或高压水射流处理，露出新鲜混凝土面，然后立即涂刷底涂，底涂的渗透时间要控制在30分钟以内，不能等它完全干透再上主材。

实际操作中，建议在施工前做一组“粘结强度确认试验”：在待施工的基层上做500×500mm的样板，养护7天后拉拔，如果粘结强度低于2.0MPa，就要调整基层处理工艺或换底涂型号。这个步骤虽然多花一天时间，但能避免后期大面积返工，成本上划算得多。
