您搜索“早强快干灌浆料”，十有八九是在抢工期或者处理紧急加固，核心需求是：在最短时间内达到设计强度，让设备能开机、支座能受力、结构能回填。这篇内容不讲虚的，直接结合我这些年在一线盯过的项目，聊聊这种材料到底怎么选、怎么用才不出事。

早强快干灌浆料的核心指标，别只看1天强度

很多厂家宣传“1天强度达到50MPa”，但实际工程中，早强快干灌浆料的真正价值在于“早期竖向膨胀率”和“后期强度不倒缩”。以某高铁桥梁支座灌浆项目为例，当时环境温度12℃，我们用的材料2小时抗压强度做到了22MPa，满足了架梁机行走要求。但真正考验材料的，是24小时后的强度增长曲线——如果材料配比设计不合理，早期强度冲得猛，后期可能因为水化热集中释放而出现强度倒缩。按GB/T 50448-2015标准，灌浆料的3h竖向膨胀率应控制在0.1%~0.5%之间，实测数据如果低于0.1%，支座底部容易出现空鼓。

实际操作中，我建议您不仅要看厂家提供的1d、3d强度报告，更要关注28d强度是否还在增长。经验上来说，好的早强快干灌浆料28d强度会比1d强度再提高20%~30%，而不是停留在50MPa不动。这个数据变化，直接决定了结构在服役期内的安全冗余。

施工温度对早强快干灌浆料的影响，比您想的更敏感

2024年我们在华北某风电基础锚栓灌浆时吃过一次亏。当时天气预报是5℃，实际凌晨施工时地表温度只有-2℃，用的早强快干灌浆料虽然加了防冻组分，但搅拌水温没控制好（用了冷水），导致流动度损失过快，30分钟内就失去了可操作性。后来我们调整方案：环境温度低于5℃时，搅拌水温必须控制在30℃~35℃之间，且材料本身要在室内预存12小时以上。这个细节在厂家的说明书上通常不会写，但现场只要出一次问题，工期至少延误3天。

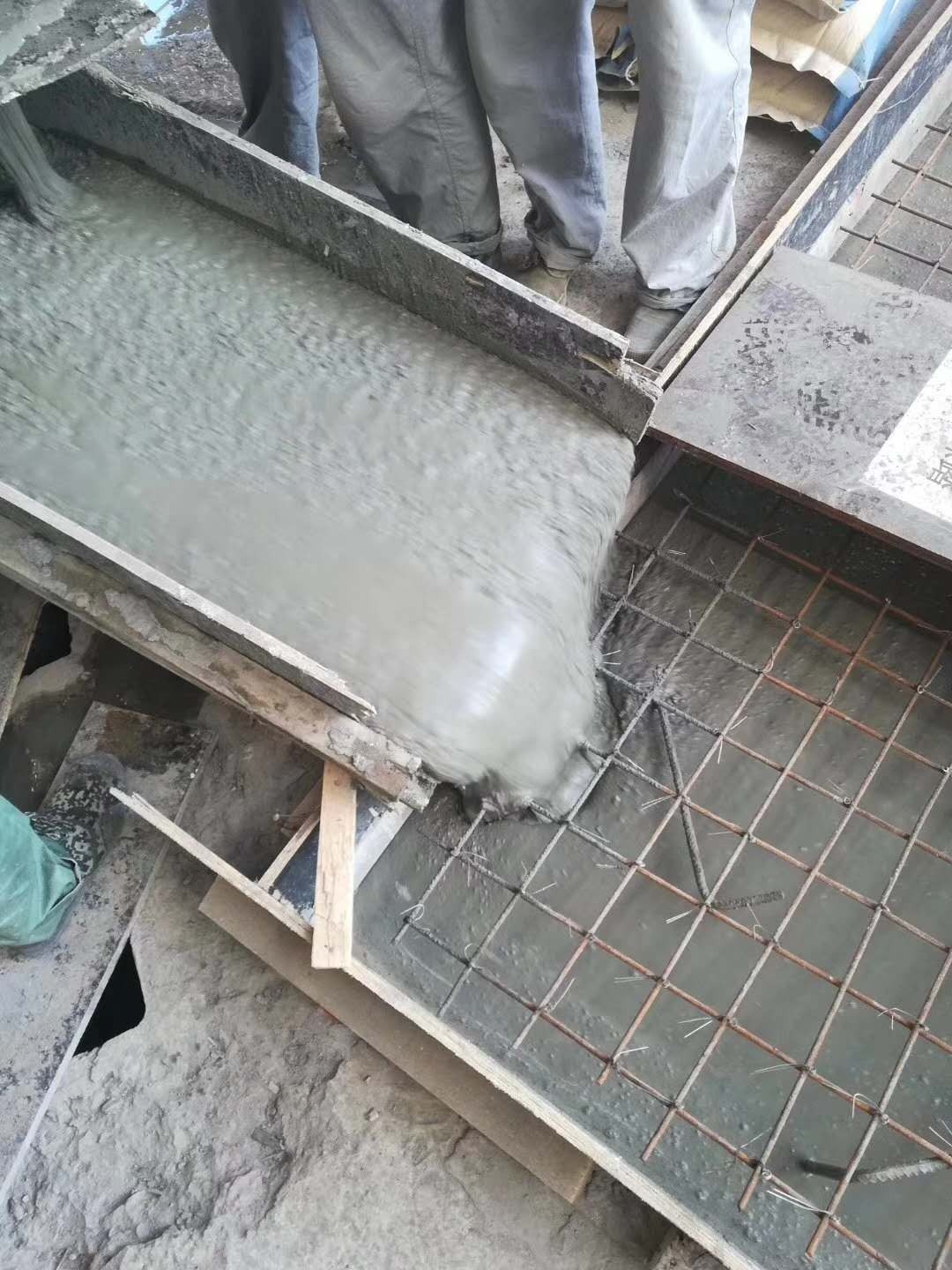

反过来，夏季施工同样有坑。当气温超过35℃时，早强快干灌浆料的凝结时间会缩短到15分钟以内，这时必须采取冰水搅拌或分段浇筑的方式。以某钢厂设备基础二次灌浆为例，我们在40℃高温下施工，每20分钟搅拌一次，每次搅拌量控制在能用10分钟的量，同时用湿布覆盖浇筑面防止水分蒸发。这些操作细节，才是保证材料性能落地的关键。

选型时容易被忽略的两个参数：流动度与骨料粒径

很多采购只看强度等级，却忽略了流动度和骨料粒径的匹配问题。早强快干灌浆料根据施工部位不同，流动度要求差异很大。比如设备基础二次灌浆，间隙通常只有20mm~50mm，需要流动度≥300mm的细骨料型；而桥梁支座灌浆，间隙一般在100mm以上，用流动度≥270mm的普通型就够。但问题在于，有些厂家为了追求早强，把骨料粒径做得很细（≤4.75mm），结果灌浆层收缩率反而变大。

以某地铁轨道道床灌浆项目为例，设计要求28d强度60MPa，但现场用的是细骨料型早强快干灌浆料，结果7天后出现了2mm的收缩裂缝。后来换成骨料粒径5mm~10mm的粗骨料型，配合钢纤维，收缩问题才解决。所以选型时，您要明确灌浆层厚度：厚度小于50mm选细骨料，厚度大于100mm必须用粗骨料或添加骨料级配方案。

养护方式决定早强快干灌浆料的最终成败

这是现场最容易出问题的一环。很多人以为早强快干灌浆料“快干”就不需要养护了，这是大错特错。以某化工设备基础灌浆为例，当时为了赶工期，浇筑后只覆盖了塑料布，没有洒水养护，结果3天后表面出现了龟裂。检测发现，表面强度只有设计值的70%，而内部强度达标。原因在于早强快干灌浆料水灰比低（通常在0.12~0.18之间），水分蒸发快，如果不保湿养护，表层水泥来不及水化就干掉了。

正确的做法是：浇筑完成后立即用湿草帘或土工布覆盖，并持续洒水养护至少7天。如果环境温度低于10℃，还要加盖保温棉被。实测数据表明，经过7天标准养护的试件，28d强度比自然养护的试件高出15%~20%。对于抢工期项目，可以采用养护剂喷涂替代湿养护，但要选与灌浆料相容性好的乳液型养护剂，避免成膜后影响后续粘结。
