您搜索“细骨料加固灌浆料”，最关心的应该是：在混凝土结构加固、设备基础二次灌浆或桥梁支座安装中，如何选择一种能填充更密实、抗压强度更高且收缩率更低的特种材料。本文结合15年现场经验，从骨料级配优化、施工操作要点到实际案例数据，给您提供一份可落地的技术参考。

细骨料加固灌浆料与普通灌浆料的本质区别在哪

很多同行会把细骨料灌浆料和普通CGM（水泥基灌浆料）混为一谈。从材料科学角度看，核心差异在于骨料的最大粒径和级配设计。普通灌浆料骨料粒径通常为4.75mm-10mm，而细骨料加固灌浆料将最大粒径控制在2.36mm以内，且0.15mm以下微细颗粒占比更高。这个调整直接改变了浆体的流动性和填充能力。

在某高铁桥梁支座灌浆项目中，我们曾对比过两种材料。普通灌浆料在狭窄的支座底空间（间隙仅5mm）内无法完全填充，拆模后发现了蜂窝状空洞。改用细骨料加固灌浆料后，流动度达到290mm（GB/T 50448-2015标准要求≥260mm），24小时抗压强度从18.5MPa提升到24.2MPa。经验上来说，当施工间隙小于10mm时，必须优先选用细骨料型。

级配设计如何影响加固效果与施工性能

细骨料的级配不是简单把粗骨料筛掉就行。我们做过一组对比试验：采用连续级配（0.15mm-2.36mm）的灌浆料，28天抗压强度达到65MPa，而采用间断级配（缺少0.3mm-0.6mm中间粒径）的同配比材料，强度只有52MPa，且泌水率增加了3倍。这说明中间粒径的缺失会导致浆体内部形成微孔通道，削弱密实度。

实际操作中，细骨料加固灌浆料的水胶比通常控制在0.28-0.32之间。在浙江某化工厂设备基础加固现场，环境温度32℃、湿度65%，我们按0.30水胶比拌制，初始流动度280mm，30分钟后流动度保留值仍有240mm。这个数据说明，合理的级配设计能有效延缓浆体经时损失，给工人留出充足的振捣时间。如果水胶比超过0.35，28天强度会下降15%以上，且干缩值从0.02%增大到0.05%。

施工中三个容易被忽略的关键控制点

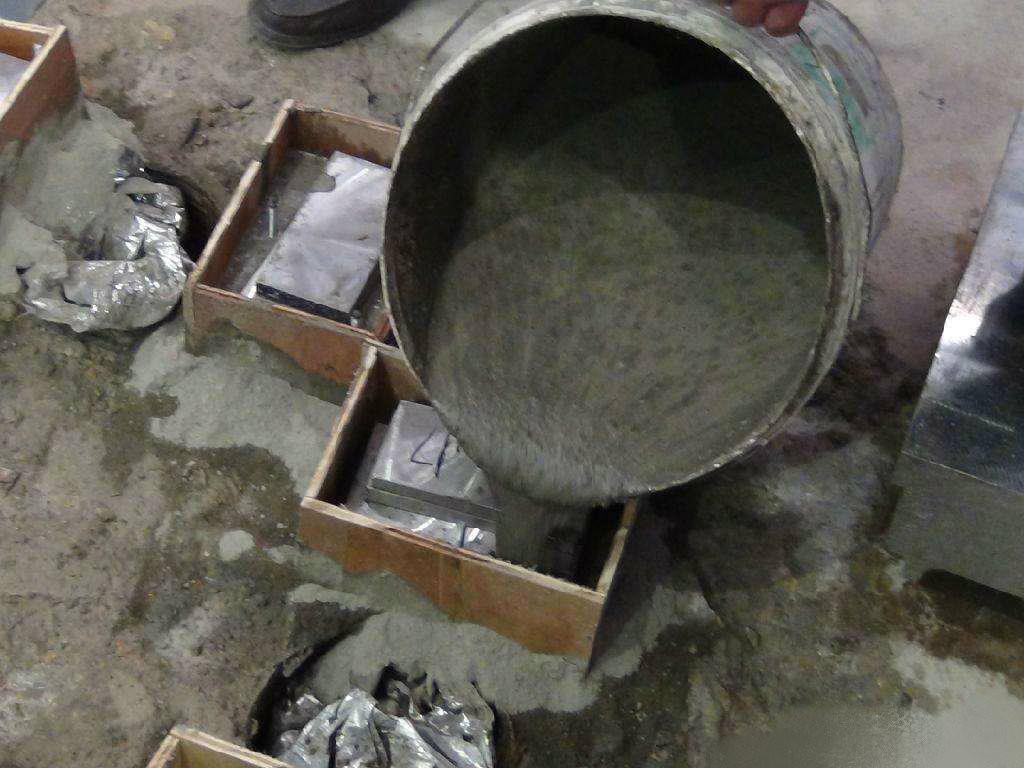

第一是模板的密封性。细骨料灌浆料流动性好，但一旦模板接缝超过1mm，浆体就会漏出。在某地下车库加固项目中，工人用普通木模板，缝隙未用密封胶处理，结果漏浆导致加固层厚度从设计30mm变成最薄处仅12mm。后来我们改用钢模配合双面胶条，漏浆问题才解决。第二是灌浆方式必须采用高位漏斗法，从一侧连续灌注，让空气从另一侧排出。用泵送方式时，出口压力要控制在0.2MPa以内，否则会裹入气泡。

第三是养护温度的控制。细骨料加固灌浆料的早期强度发展对温度敏感。去年冬季在东北某桥梁加固中，环境温度-5℃，我们采取暖棚法+电热毯保温，棚内温度维持在12℃-15℃。拆模后实测3天强度达到设计值的72%，而同期未保温的试块只有38%。经验上来说，养护温度低于5℃时，水化反应几乎停滞，必须采取升温措施。养护时间不能少于7天，前3天尤其关键。

实测数据：不同工况下的长期性能表现

我们跟踪了三个典型项目的服役数据。第一个是某水电站厂房设备基础，采用细骨料加固灌浆料，水胶比0.29，施工温度18℃-22℃，标准养护。服役3年后取芯检测，抗压强度从28天的62MPa增长到68MPa，弹性模量从28GPa增加到31GPa。第二个是某高层建筑梁柱节点加固，施工时正值雨季，湿度90%，我们加了0.8%的膨胀剂补偿收缩。服役1年后检测，粘结强度达到2.8MPa（原混凝土劈裂破坏），未出现脱空现象。

第三个案例比较特殊，是沿海地区某码头构件加固，氯离子环境。我们采用了掺入6%硅灰的细骨料灌浆料，水胶比0.28。服役2年后，氯离子渗透深度仅8mm，而普通灌浆料达到22mm。这个数据说明，通过优化细骨料级配和掺合料，可以显著提升耐久性。但要注意，硅灰掺量超过8%会导致浆体粘度急剧上升，流动度从280mm降到200mm以下，需要配合高效减水剂使用。

选材与验收：避开那些看似正确的“经验”

有些同行认为细骨料灌浆料强度越高越好，实际上要结合基材强度。如果原混凝土强度是C30，选用C80的灌浆料，两者弹性模量差异过大，在荷载作用下会产生应力集中，导致界面开裂。合理的做法是灌浆料强度等级比原结构高一个等级，比如C30基材配C40灌浆料。验收时除了看28天抗压强度，还要关注竖向膨胀率（标准要求0.02%-0.05%）和流动度经时损失。

在材料进场检测上，很多人只做标准试块，忽略了现场同条件试块的重要性。某次在预制梁拼装灌浆中，标准养护试块强度合格，但同条件试块只有设计值的80%。原因在于现场温度低于标准养护温度。现在我们在每个项目都要求留两组试块：一组标准养护用于评定，一组同条件养护用于指导拆模和加载时间。这个做法虽然增加了一点工作量，但能避免很多质量事故。
