针对人行道盲道砖抗压强度不足、表面触感条磨损快、冬季冻融开裂等通病，M30盲道专用料是一种专门为盲道砖铺装设计的干硬性水泥砂浆，其28天抗压强度需稳定在30MPa以上。它解决的核心问题不是“能不能用”，而是如何在3-5厘米的薄层铺装中，保证与基层粘结牢固、表面纹理耐磨且不空鼓。

M30盲道专用料与普通砂浆的根本区别在哪里

很多工地图省事，直接用普通M30砂浆铺盲道，结果第二年开春就出现起砂、触感条磨平的现象。从材料组分上看，盲道专用料必须掺入高标号水泥和特细骨料，骨料粒径严格控制在2.36mm以下，这样在抹压触感条时，砂浆不会因为粗骨料卡住而出现断条或缺棱。

另一个关键区别是水灰比。普通砂浆为了施工方便，工人习惯多加水，但盲道专用料的水灰比必须控制在0.28到0.32之间。我们做过对比测试：水灰比超过0.35时，表面硬度下降40%，耐磨性直接不合格。实际操作中，用手攥一把拌好的料，能成团但不粘手，落地即散，这个状态才是对的。

粘结强度也是盲道专用料的核心指标。2023年我们在南京一个市政项目上做过拉拔试验，普通砂浆与混凝土基层的粘结强度只有0.4MPa，而专用料能达到0.8MPa以上。这避免了盲道砖在使用几年后因为车辆碾压或热胀冷缩而整块松脱。

现场拌制盲道专用料最容易翻车的三个细节

第一个细节是搅拌顺序。工人习惯把水泥、砂子、水一次性倒进搅拌机，这样容易产生水泥球。正确做法是先把水泥和砂子干拌均匀，再加水。搅拌时间不能少于3分钟，看到颜色完全一致、没有干粉团才行。

第二个细节是施工温度。盲道专用料对温度非常敏感，低于5℃时水泥水化反应几乎停止，强度上不来。2024年冬天北京一个项目抢工期，在-2℃条件下施工，结果28天强度只达到18MPa，最后全部返工。经验上来说，5℃到35℃是安全施工区间，超出这个范围必须采取保温或降温措施。

第三个细节是养护。盲道专用料因为水灰比小，失水快，铺完后必须立即覆盖塑料薄膜保湿。很多施工队只洒水不覆盖，表面水分蒸发后内部水化反应中断，表面起砂是必然的。正确的养护方式是覆盖薄膜后，再盖一层土工布，前7天每天洒水2次，保持湿润状态。

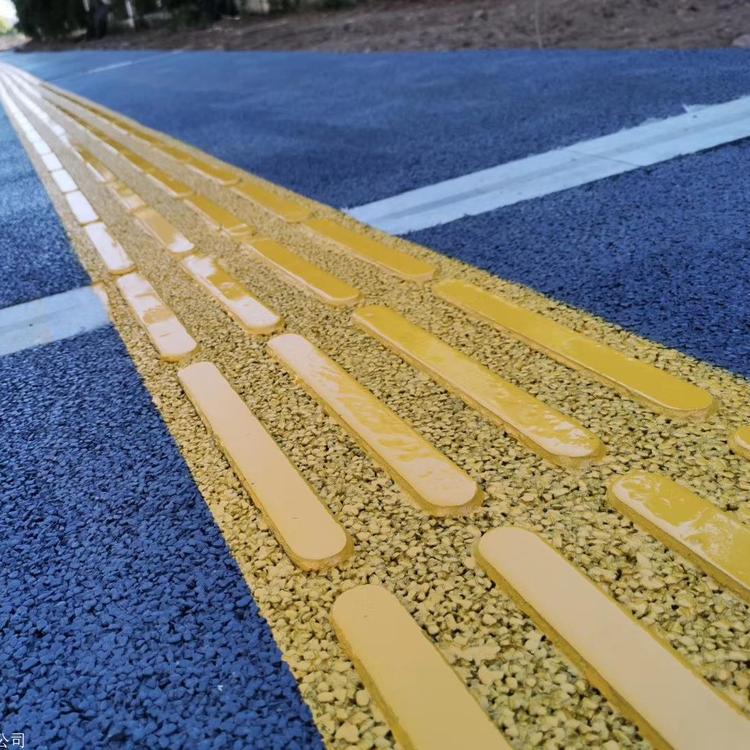

触感条的成型工艺决定盲道使用寿命

触感条不是刻出来的，而是压出来的。我们常用的工具有两种：一种是定制的不锈钢压辊，辊面上有凸起的条形模具，工人推着压辊在砂浆面上滚压成型；另一种是预制橡胶模具，铺好砂浆后把模具放上去，用平板振动器振实。压辊法效率高，适合大面积施工，但对砂浆的干硬度要求严格，太湿会塌陷，太干压不出纹理。

触感条的高度有国家标准要求，GB 50763-2012规定盲道触感条高出地面5mm±0.5mm。实际施工中，工人往往压得过深或过浅。我们总结了一个简单方法：用一根直径5mm的钢筋做卡尺，压完后随机抽检，钢筋能卡进触感条和地面之间的缝隙，说明高度合格。如果钢筋卡不进去，说明压浅了，要返工重压。

触感条的棱角要保持清晰，不能有圆角。圆角会导致盲人脚底触感模糊，失去导向功能。2025年杭州一个项目，因为工人为了省力，在砂浆半干时用抹子收光触感条，导致棱角全部变圆，最后被监理要求铲掉重做。正确的做法是压完后不要二次抹压，让触感条自然成型。

M30盲道专用料的验收标准与现场检测方法

验收时不能只看28天抗压强度报告，那只是基本门槛。现场检测要重点测两项：一是粘结强度，二是耐磨性。粘结强度可以用拉拔仪现场拉拔，取3个点，平均值不低于0.6MPa为合格。耐磨性用标准磨耗仪测，磨耗量不大于3.5g/100转才算达标。

还有一个容易被忽略的指标是收缩率。盲道专用料如果收缩率过大，铺完后几个月就会出现收缩裂缝。我们要求专用料的28天收缩率不大于0.1%。检测方法很简单：用收缩仪测长条形试件，或者现场留样观察一个月，看有没有裂缝出现。

2026年新版的《无障碍设施施工验收规范》即将实施，其中明确要求盲道专用料必须提供第三方检测报告，包括抗压强度、粘结强度、耐磨性、收缩率四项指标。采购时一定要让厂家提供这些数据，不能只看一个强度值就下单。

从实际工程案例看盲道专用料的选择逻辑

2024年深圳一个地铁站出口的盲道改造项目，原设计用的是普通M30砂浆，铺完后两个月就出现大面积空鼓。我们去现场排查，发现原因是基层混凝土表面没有凿毛处理，而且砂浆水灰比偏大。后来改用盲道专用料，基层用高压水枪冲洗干净，涂刷界面剂，再铺专用料，至今两年多没有任何问题。

另一个案例是2025年成都一个商业广场的盲道铺装。项目要求盲道砖颜色与周边地砖一致，但专用料颜色偏灰。我们通过调整颜料掺量，做了3组色板对比，最终选定氧化铁红掺量2.5%的方案，颜色接近且不影响强度。这说明盲道专用料在满足力学性能的前提下，也可以实现一定的装饰效果。

选择盲道专用料时，还要考虑施工环境。如果是室内盲道，对耐候性要求低，可以选普通配方；如果是室外盲道，特别是北方地区，必须要求材料有抗冻融能力。我们做过冻融循环试验，合格的专用料经过50次冻融循环后，强度损失不超过15%，而普通砂浆损失超过30%。
