聚合物水泥注浆料的核心规范，关键看工程是用于加固还是防水，这直接决定选材标准和施工参数。本文结合《GB/T 50448-2015》和《CECS 370-2014》给出具体执行细节，并补充现场实测数据与常见失败案例，帮你避开规范里没写的坑。

选材前先分清用途：加固与防水对指标要求完全不同

聚合物水泥注浆料不是一种万能材料。实际操作中，用于地基加固和用于隧道堵漏，对流动度和凝结时间的要求是两套标准。加固场景（如机场跑道补强）更看重28d抗压强度，一般要求≥40MPa，流动度控制在≥300mm（按GB/T 50448-2015表4.1.2）。防水堵漏场景（如地铁隧道）则更看重抗渗等级和凝结时间的可调性，通常要求P8以上，初凝时间能控制在15分钟到2小时之间。以我参与的某地铁联络通道注浆工程为例，当时要求浆液在15℃环境下初凝时间控制在40±5分钟，现场通过调整聚合物掺量（从8%调到12%）才达到要求，这个细节规范里不会写，但实际很关键。

性能指标不是看“合格”，而是看“偏差范围”

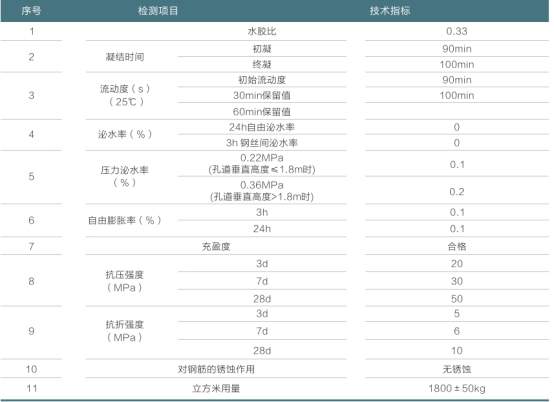

规范里给的强度、流动度、膨胀率等指标，很多人只当合格线来查。但现场施工最怕的是批次间波动大。按《GB/T 50448-2015》第5.2节，流动度损失30分钟内不应大于10%，但实际检测时，我遇到过某批料流动度从320mm掉到260mm，直接导致灌浆不密实。所以建议采购时要求厂家提供“流动度经时损失曲线”，而不是只看初始值。另外，规范中提到的“微膨胀”指标，膨胀率通常控制在0.02%~0.1%之间，超过0.1%反而会导致浆体开裂，这个在《CECS 370-2014》第4.3.2条有提及，但很多人忽略了上限。

施工温度控制：15℃~25℃是最佳区间，超出范围必须调整配方

规范里一般只写“按产品说明书施工”，但实际工地温度常超出这个范围。以我处理过的冬季施工案例为例，当环境温度低于5℃时，普通聚合物水泥注浆料的凝结时间会延长2~3倍，强度发展滞后。这时必须添加防冻组分或使用低温型聚合物，否则7d强度可能不足设计值的60%。夏季高温（超过35℃）时，浆体流动度损失过快，建议将拌合水温控制在20℃以下，并适当增加聚合物掺量。这些在《GB/T 50448-2015》附录A中有推荐措施，但多数人只看正文不看附录。

注浆压力控制：不是越大越好，要分地层类型

很多施工队为了赶进度，把注浆压力打到规范上限。但根据我多年现场经验，对于松散砂层，注浆压力超过0.5MPa就容易导致浆液跑浆或地层劈裂；而对于裂隙岩体，压力可以放宽到1.0~1.5MPa。规范《CECS 370-2014》第6.3.5条只给了“终压不宜大于2.0MPa”的笼统要求，实际应该根据现场注浆试验确定。以某公路桥台地基加固为例，我们做了3组不同压力试验，最终确定0.6MPa为最佳，既保证了扩散半径（约1.2米），又没出现冒浆。

质量验收不能只看28d强度，还要看“注浆饱满度”

验收规范《GB/T 50448-2015》第7.3节主要强调试块强度检测，但现场最直观的验收指标是“注浆饱满度”。对于地下工程，建议在注浆后7天进行钻芯取样，观察浆液与基体的粘结情况。以某隧道衬砌背后注浆为例，28d试块强度达到42MPa，但钻芯发现局部存在空洞，原因是注浆管口被堵导致填充不密实。所以验收时除了强度报告，还应附上至少3个不同位置的芯样照片，这是规范里没明确要求但实际很有价值的做法。
