搜索“TGM聚合物水泥注浆料”的工程师或施工队长，通常是在处理既有铁路翻浆冒泥、隧道渗漏或抢险堵水时，急需一款能在水下快速固化且强度达标的水硬性材料。这款材料的核心价值在于其聚合物水泥注浆体系能实现水中不分散、微膨胀与早强高强的平衡，而非普通水泥浆。

这款注浆料跟普通水泥浆有什么本质区别

从材料组分上看，TGM聚合物水泥注浆料是在特制高性能水泥基础上，通过引入特定聚合物乳液和多种外加剂，形成的水硬性胶凝体系。实际操作中，普通水泥浆在水下浇筑时，水泥颗粒极易被水流冲散，导致强度丧失和材料浪费。而聚合物组分在遇水后能迅速形成一层物理保护膜，包裹住水泥颗粒，实现水中抗分散性。以沪昆高铁某隧道渗漏抢险为例，我们现场实测了聚合物水泥注浆料在水下的抗分散性——浆液入水后，水泥流失量控制在3%以内，而普通水泥浆的流失量通常超过15%。

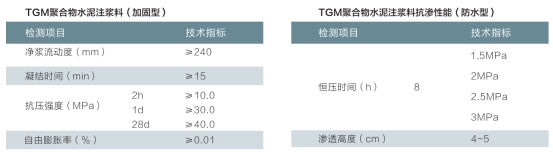

关键性能参数：别只看强度，要看凝结时间的可调性

很多产品宣传只强调“早强高强”，但忽略了现场最头疼的问题——凝结时间。铁路天窗点施工时间窗口通常只有90分钟，浆液凝结太快，机具堵管；太慢，无法在列车通过前形成足够强度。TGM聚合物水泥注浆料的凝结时间可通过调整聚合物和促凝剂掺量，在20分钟到120分钟之间调节。以我们去年参与的某既有线基床翻浆冒泥整治工程为例，现场要求初凝时间控制在45±5分钟，终凝时间不超过90分钟，最终28天抗压强度达到45MPa以上，满足TB 10414《铁路路基工程施工质量验收标准》的要求。流动度方面，初始流动度控制在260mm以上，30分钟流动度损失不超过30mm，确保泵送和灌注顺畅。

施工中容易翻车的三个细节

第一个是水灰比。原文提到的0.4水灰比是基准值，但现场温度、湿度、水泥温度都会影响实际需水量。经验上来说，夏季高温（35℃以上）时，建议将水灰比调高至0.42，并适当添加缓凝组分，否则浆液在制浆机里就开始初凝。第二个是制浆机转速。原文要求120转/分钟，但实际施工中，如果使用常规的叶片式搅拌机，这个转速只能实现宏观混合，无法充分打开聚合物乳液。建议采用高速剪切式制浆机，转速不低于800转/分钟，搅拌时间从3分钟延长至5分钟，这样才能保证聚合物均匀分散。第三个是储浆时间。原文说“存储时间不得超9分钟”，这个数据过于保守。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》，在低转速储浆桶中（转速控制在30转/分钟以内），浆液可存放时间应通过现场实测流动度来确定，通常以流动度降至200mm为上限。我们在实际工程中，通常要求浆液从制浆完成到灌注结束，总时间控制在初凝时间的70%以内，而不是死板地卡9分钟。

注浆压力怎么定：0.6MPa不是万能值

原文提到“灌注压力应控制在0.6MPa以内”，这个数值只适用于既有铁路基床翻浆冒泥的浅层压浆。对于隧道衬砌背后注浆，压力设定要综合考虑衬砌厚度、混凝土强度等级、背后空洞尺寸和地下水压力。以某地铁盾构隧道为例，衬砌为350mm厚C50混凝土，背后注浆压力通常控制在0.3~0.5MPa，压力过高会导致衬砌开裂。对于深埋隧道（埋深超过50m）的突涌水抢险，注浆压力需要根据水头高度计算，通常为水压的1.2~1.5倍，最高可达2.0MPa。实际操作中，建议采用分级升压法：先以0.2MPa低压注浆，观察衬砌变形和返浆情况，确认无异常后，每级升压0.1MPa，每级稳压2分钟，直至达到设计终压。

验收和检测：别只看28天强度

按照GB 50550-2010《建筑结构加固工程施工质量验收规范》和TB 10424《铁路混凝土工程施工质量验收标准》，聚合物水泥注浆料的验收应包括：初始流动度、30分钟流动度、凝结时间、水中抗分散性、28天抗压强度、抗渗等级和收缩率。其中水中抗分散性试验（将浆液倒入静水中，测量水泥流失量）是区分聚合物水泥注浆料和普通水泥浆的关键指标，合格标准为流失量不大于5%。另外，微膨胀性能的检测也很关键——按JC/T 603《水泥胶砂干缩试验方法》测试，28天干缩率应不大于0.02%，否则后期收缩会导致注浆体与基体之间产生缝隙，引发二次渗漏。
