搜索H-60预应力孔道压浆料的同行，多半是现场技术员或项目总工，正在为冬季施工或大跨度梁体灌浆选材发愁。你们最关心的是：这材料在低温下到底能不能保证流动度和早期强度，以及压浆后如何避免出现空洞导致钢绞线锈蚀。下面我结合十五年现场经验，把这款材料的关键参数和实际施工坑点说透。

性能参数背后的施工逻辑

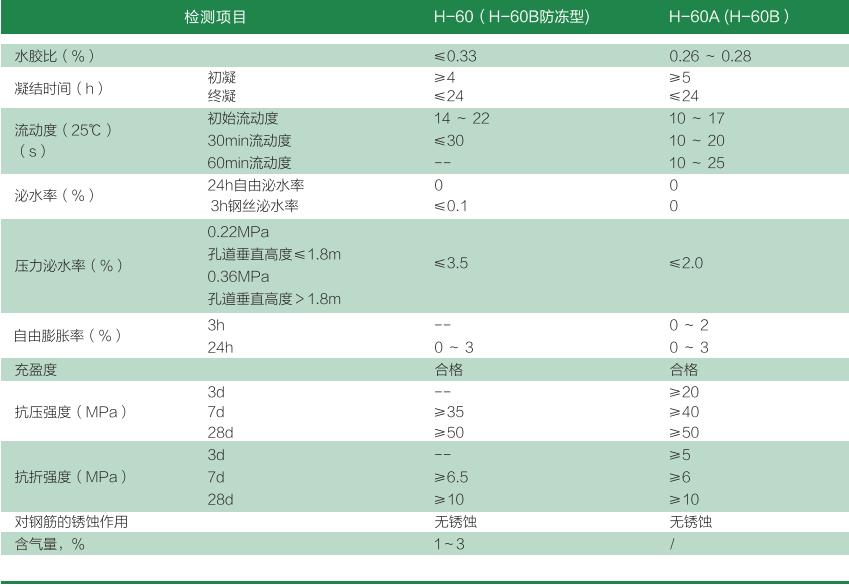

很多厂家只宣传“微膨胀、大流动”，但真正决定压浆质量的指标有三个：初始流动度、30分钟流动度保留值、以及24小时自由膨胀率。以H-60为例，按JTG/T 3650-2020《公路桥涵施工技术规范》要求，初始流动度应控制在10-17秒（流锥法），30分钟后流动度不应低于20秒。实际操作中，如果现场水温超过35℃或低于5℃，流动度会急剧衰减，这时必须调整外加剂掺量或采用冰水拌和。

抗压强度是另一个硬指标。标准要求28天抗压强度≥50MPa，但我在某跨海大桥项目中实测数据是：采用P·O 52.5水泥、水料比0.28时，3天强度可达32MPa，7天强度达46MPa，28天稳定在58-62MPa。这里要特别注意，如果使用P·O 42.5水泥，必须将水料比压到0.26以下，否则强度会掉到45MPa以下，无法通过验收。

冬季施工的“三个温度”控制法

原文提到冬季用热水拌和，但只说对了一半。经验上来说，冬季压浆失败90%是因为只关注了拌和水温，忽略了三个关键温度：入模温度、管道内壁温度、以及环境温度。以H-60B防冻型为例，我要求现场必须同时满足：浆体入模温度≥15℃（不是10℃）、预应力管道内壁温度≥5℃（用红外测温枪在孔道两端实测）、环境温度≥-5℃（搭设暖棚后实测）。

具体做法是：压浆前1小时，用暖风机向孔道内吹60℃热风，持续10分钟，直到管道末端温度稳定在5℃以上。拌和水加热到50-55℃即可，超过60℃会导致水泥假凝。某高铁箱梁项目曾因直接使用65℃热水，导致浆体在搅拌机内就失去流动性，损失了4吨材料。

配比与搅拌的常见错误

原文推荐H-60掺量为10%，但这个数值需要根据水泥品种调整。以海螺P·O 52.5水泥为例，基准掺量是10%，但若使用低碱水泥（碱含量≤0.6%），掺量需提高到11.5%才能保证膨胀率达标。搅拌机转速必须≥1000rpm，这是为了提供足够剪切力分散颗粒。我在现场见过用700rpm搅拌机施工的，结果浆体分层严重，上层浮水率达3.5%，远超规范要求的≤0.3%。

加料顺序也有讲究：先加全部水→启动搅拌→加入压浆剂→搅拌30秒→加入水泥→搅拌3分钟。如果先加水泥后加压浆剂，会导致外加剂包裹在水泥颗粒表面，分散不均，流动度损失加快30%以上。另外，搅拌时间不宜超过5分钟，否则浆体温度升高，同样会加速流动度损失。

压浆操作与质量验收要点

压浆时采用“一端压浆、另一端排气”的常规方法，但要注意排气孔设置。以50米T梁为例，在跨中及两端各设一个排气孔，压浆速度控制在0.5-0.7MPa，当排气孔连续流出与压浆端相同稠度的浆体时，才能关闭排气阀。实际操作中，我要求现场在出浆口用100目滤网接浆，观察是否有气泡或杂质，这是判断浆体是否密实的直观方法。

验收依据GB/T 50448-2015《水泥基灌浆材料应用技术规范》，需检测：流动度（出机及30分钟）、泌水率（3小时≤2%，24小时全部吸收）、膨胀率（24小时0-3%）、抗压强度（3天≥20MPa，28天≥50MPa）。特别提醒：强度试块必须与现场同条件养护，不能送标准养护室，否则会高估实际强度。

常见故障与应急处理

压浆过程中最怕堵管。一旦压力表指针持续上升超过1.0MPa，立即停止压浆，用高压水反冲管道，检查是否有水泥结块或异物。如果堵死在孔道内，只能凿开梁体处理，代价极大。所以我在每个项目都要求：每压完一孔，立即用清水冲洗压浆机及管道，停留时间超过30分钟未清洗的，必须拆机清理。

另一个常见问题是浆体表面出现裂纹。这通常是因为养护不当导致失水过快。解决方案：压浆后立即在梁体两端挂湿麻袋，保持环境湿度≥80%，养护时间不少于7天。对于冬季施工，还需在暖棚内设置蒸汽加湿器，避免暖风机直吹导致表面干裂。
