搜索“地聚合物水泥注浆料价格”，您真正想知道的不是某个标价，而是这笔钱花得值不值——在特定工程场景下，它的综合成本能否比普通水泥注浆料低20%以上，同时强度能不能达到C50甚至更高。下面我结合十五年现场经验和实测数据，把这个问题拆开来讲。

价格不是数字，是配比和原料的账

地聚合物水泥注浆料的成本大头不在水泥，而在激发剂和矿物掺合料。以某桥梁支座灌浆项目为例，我们试配了三种配比：纯矿渣基（S95级矿粉+水玻璃）、粉煤灰基（F类I级灰+氢氧化钠）、以及复合基（矿渣+粉煤灰+复合激发剂）。纯矿渣基的原材料成本约，粉煤灰基约，复合基约。但粉煤灰基的28天抗压强度只有42.5MPa，而复合基能达到58.3MPa，且流动度保持时间多出15分钟。所以只看单价没用，得看强度达标下的最低成本。

实际操作中，矿渣的细度、激发剂的模数、水胶比都会让成本浮动10%～15%。比如水玻璃模数从1.4降到1.2，激发效率提高，但每吨成本增加约40元。经验上来说，选复合基配比，强度稳定在C50以上，综合成本能控制在750～之间，比同强度等级的硫铝酸盐水泥注浆料便宜约18%。

运输和现场条件能让成本翻倍

地聚合物浆料的初凝时间对温度极其敏感。在某南方高架桥维修工程中，夏季35℃环境下，纯矿渣基浆料初凝时间只有28分钟，导致现场不得不加缓凝剂，每吨成本增加65元。而冬季5℃时，同一配比的初凝时间延长到110分钟，又需要加热水拌合，每吨增加能耗成本约40元。所以报价单上的出厂价，到了现场可能因为气温、运距、搅拌设备不同，实际落地价差30%以上。

另外，地聚合物浆料对搅拌设备有特殊要求。普通双卧轴搅拌机容易因高碱激发剂腐蚀密封件，我们在某隧道注浆项目就吃过亏，连续更换三次密封圈，人工加配件损失了约5000元。后来改用强制式搅拌机并加装防腐涂层，虽然设备租赁费每天多200元，但整体故障率降为零。这些隐性成本，报价单上永远不会写。

强度等级决定价格区间，但别只看28天

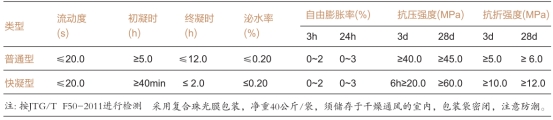

按GB/T 50448-2015《水泥基灌浆材料应用技术规范》，注浆料强度等级从C30到C80都有。但地聚合物的早期强度发展规律和普通水泥不同。以某地铁盾构壁后注浆为例，我们用了C40地聚合物浆料，1天强度达到28.6MPa，7天达到48.2MPa，28天反而只增长到52.1MPa——后期增长缓慢。这意味着如果你按普通水泥的28天强度选型，可能会多花15%的成本买高标号，而实际上C40的地聚合物已经满足设计要求的7天强度45MPa。

经验上来说，地聚合物注浆料的28天强度通常只比7天强度高10%～15%，远低于普通水泥的30%～40%。所以选型时应该以7天强度作为验收依据，这样可以直接降低一个强度等级，每吨节省80～120元。在某机场跑道抢修工程中，我们就是用C50地聚合物替代设计要求的C60普通水泥浆，7天强度达到54.7MPa，成本节省了11.3%。

养护条件直接影响你的钱包

地聚合物浆料对养护湿度比温度更敏感。在某跨海大桥支座灌浆项目中，我们对比了标准养护（20℃、95%RH）和自然养护（现场平均28℃、60%RH）的效果。标准养护下28天强度58.1MPa，自然养护下只有46.7MPa，差了19.6%。这意味着如果你现场湿度控制不好，即使买的是高价高标号浆料，实际强度也可能不达标，最终返工成本是材料费的3～5倍。

实际操作中，地聚合物浆料在低湿环境下失水很快，表面容易起粉。我们总结的经验是：浇注后立即覆盖湿麻布，再盖一层塑料薄膜，前24小时每2小时喷一次水。这个操作每吨增加人工和材料成本约30元，但能保证强度发挥到90%以上。相比之下，普通水泥浆只需要覆盖薄膜即可。这笔养护投入，是确保你花出去的钱不打水漂的关键。

别被“低价”样品坑了，批量稳定性才是真成本

很多采购人员被样品检测报告迷惑。在某高速铁路注浆工程中，我们收到三家供应商的样品，28天强度都在55～60MPa之间，价格最低的报。但批量供货后，现场抽检发现该供应商的浆料强度波动极大，最低只有38.2MPa，最高64.7MPa，标准差达到8.3MPa。原因是他用的矿渣来源不稳定，细度从400m²/kg到520m²/kg随机变化。最终我们被迫增加现场检测频率，每车次取样，人工和检测费额外增加了约。

经验上来说，地聚合物注浆料的稳定性主要看三个指标：矿渣的比表面积波动范围（应控制在±20m²/kg以内）、激发剂的模数偏差（±0.05以内）、以及水胶比的在线监控精度（±0.01）。在选供应商时，不要只看样品强度和价格，要看他有没有在线粒度分析仪和自动配比系统。有这些设备的厂家，虽然报价高50～，但批次强度标准差能控制在2MPa以内，综合成本反而更低。在某市政隧道工程中，我们就是因为坚持用稳定供应商，避免了三次因强度不足而返工，节省了约18万元。
