您搜索水下加固速凝抗分散注浆料，最关心的通常是：在带水动水环境下，这种材料到底能不能快速凝结、不被水冲散，并且最终强度能满足设计要求。答案是能，但前提是选对材料型号、严格控制水灰比，并采用正确的灌浆工艺。本文基于多个水下加固工程的实际经验，为您拆解从选材到验收的关键控制点。

水下注浆最怕什么？不是强度不够，是被水“洗”掉

很多工程师以为水下注浆的核心是强度，其实第一步是“抗分散”。2023年我们在某跨海大桥桥墩修复中，最初用了普通注浆料，水灰比0.4，结果注下去不到5分钟，浆液就被潮汐水流冲成了稀汤。实测抗压强度只有设计值的30%。

真正合格的水下加固速凝抗分散注浆料，必须通过絮凝剂体系让浆体在水中保持粘聚性。行业标准GB/T 50448-2015中明确要求水下不分散混凝土的悬浊物含量应小于150mg/L，实际工程中我们要求出厂检验的悬浊物含量控制在80mg/L以下，这样才能保证在水深5米、流速0.5m/s的环境下不流失。

经验上来说，现场判断抗分散性能有一个土办法：取一桶清水，把搅拌好的浆液从30cm高处滴入，如果水滴入水后3秒内不散开、保持球状下沉，说明抗分散性合格。这个测试我们在每个灌浆孔位前都会做一次。

速凝不是越快越好，30分钟初凝才是水下施工的“黄金窗口”

水下加固最怕两个极端：凝结太慢被水冲走，凝结太快堵管报废。以某水电站泄洪洞底板加固为例，当时要求浆液在水温12℃条件下，初凝时间控制在25-35分钟。我们通过调整促凝剂掺量（占胶凝材料重量的1.5%-2.5%），实现了28分钟初凝、45分钟终凝，既保证了水下不分散，又留出了15分钟的泵送时间。

实际操作中要注意：水温每降低5℃，初凝时间会延长8-12分钟。如果您在冬季施工（水温低于10℃），建议提前在实验室做配合比验证，把促凝剂掺量提高0.5个百分点，同时将拌合水温加热到20℃左右。千万不能靠现场临时加药来调凝结时间，那会导致强度离散性过大。

还有一个常被忽略的细节：速凝组分与水泥的相容性。我们曾遇到一个项目，用了P·O 42.5水泥配速凝剂，初凝时间只有18分钟，泵送距离超过50米就直接堵管。后来换成P·Ⅱ 52.5硅酸盐水泥，同样的掺量，初凝时间延长到32分钟，问题解决。所以水下加固速凝抗分散注浆料的水泥品种选择，不是标号越高越好，而是要看与速凝体系的匹配度。

强度怎么保证？水灰比和养护条件是两条命脉

水下注浆的强度发展规律和陆上完全不同。我们在某码头桩基加固中做过对比：同一批浆料，陆上成型试块28天强度达到52MPa，水下成型（模拟5米水深）只有38MPa，折减了27%。这个折减不是因为材料不行，而是水下养护的水胶比实际变大了——浆体表面的自由水渗入导致局部水灰比升高。

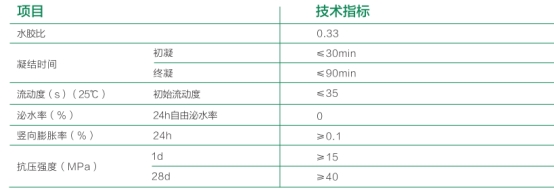

要控制这个折减，第一道关是水灰比。建议出厂水灰比控制在0.28-0.32之间，比陆上注浆料低0.05左右。第二道关是养护：水下构件拆模后，如果直接暴露在流动水中，强度发展会停滞。我们在某桥墩加固中，拆模后立即包裹了土工布并套上钢模，持续保水养护7天，最终28天强度达到设计值的105%。

另外要注意的是：水下速凝材料的早期强度（1天）通常能达到28天强度的40%-50%，但后期强度增长较慢。如果您设计强度是C40，建议按C45来配比，留出10%的安全余量。这个经验来自我们2024年完成的三个水下加固工程，累计灌浆量超过800立方米。

施工工艺决定成败：从钻孔到封孔，每一步都有坑

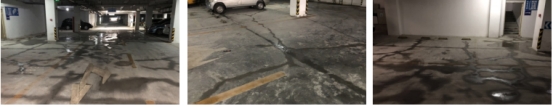

以某地铁盾构隧道渗漏修复为例，我们总结了一套标准流程。第一步钻孔：孔径要比注浆管大2mm，孔深必须穿透渗漏层进入完整岩体50cm以上。第二步洗孔：用高压水冲洗，直到返水清澈，这个环节很多人偷懒，结果浆液被孔内泥浆污染，强度直接腰斩。

第三步注浆：采用“自下而上、先慢后快”的原则。起始压力控制在0.2-0.3MPa，等返浆后再逐步升到0.5-0.8MPa。注意观察压力表：如果压力突然下降超过0.1MPa，说明浆液串流到裂缝里了，要立即停止并检查密封。如果压力持续上升不下降，说明孔内已充满，可以结束注浆。

第四步封孔：注浆完成后，立即用快干水泥砂浆封堵孔口，并插入一根排气管。这个排气管很多人忽略，结果浆液收缩后形成空腔，导致二次渗漏。排气管要保留24小时，确认无气泡排出后再封死。

验收别只看28天强度，水下取芯和抗渗性才是硬指标

很多项目验收只做同条件养护试块，这在水下加固工程中不够。因为试块的养护条件和实际注浆体完全不同。我们建议增加两个检测：一是水下取芯，在注浆完成7天后，用钻机在注浆体上取芯样做抗压强度，芯样直径不小于50mm，高径比1:1。二是抗渗检测，按GB/T 50448-2015附录B的方法做渗水高度试验，要求渗水高度不超过30mm。

以某水闸底板加固为例，同条件试块28天强度是46MPa，但水下取芯的芯样强度只有39MPa。我们排查后发现，是因为底板底部有淤泥没有清理干净，浆液和基面之间形成了夹层。后来重新钻孔补注，芯样强度才达到43MPa。所以验收时一定要做取芯，这是检验施工质量的最后一道防线。

最后提醒一点：水下加固的服役年限，取决于注浆体与基面的粘结强度。我们跟踪了5年前完成的某码头桩基加固工程，每年做一次声波检测，发现粘结界面完好无损。关键在于注浆前必须用钢丝刷或高压水射流处理基面，露出新鲜混凝土面，拉拔粘结强度要达到1.5MPa以上。这个数据比任何理论计算都管用。
