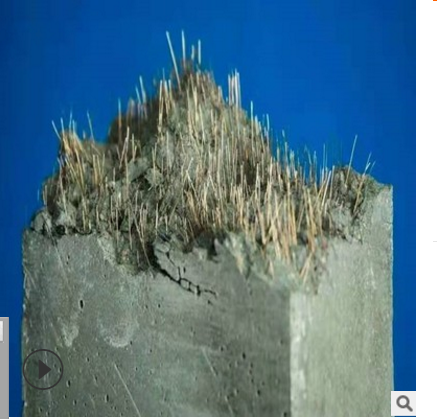

简单来说，钢纤维灌浆料就是在传统高强无收缩灌浆料中均匀掺入短切钢纤维，形成的一种具有高抗裂、高韧性、高抗冲击性能的复合材料。它解决的是普通灌浆料在动荷载、疲劳荷载或大体积浇筑时易脆裂、易剥落的核心痛点，常用于设备基础二次灌浆、桥梁支座垫石、风电基础、以及结构加固中的植筋与锚固。区别于普通灌浆料，钢纤维灌浆料的关键在于“纤维分散均匀度”和“基体与纤维的协同工作性”，这两点直接决定了最终的加固效果。

钢纤维灌浆料的核心技术参数与选型依据

选型不能只看强度标号，要结合受力状态和施工环境。以C40钢纤维灌浆料为例，除了满足GB/T 50448-2015《水泥基灌浆材料应用技术规范》中28天抗压强度≥40MPa外，还应关注28天抗折强度（通常≥6.0MPa，比普通料提高30%-50%）和弯曲韧性比（I₅/I₁₀比值，体现耗能能力）。

钢纤维的长径比（长度/直径）是选型的关键参数。用于设备基础二次灌浆，推荐长径比40-60、长度20-25mm的端钩型钢纤维；用于桥梁支座垫石，因厚度受限（通常30-50mm），应选用长度10-15mm的微细钢纤维，避免纤维外露或振捣后浮出。掺量上，体积率一般控制在0.5%-1.5%，按质量计约为40-120kg/m³。低于0.5%效果不明显，高于1.5%会导致拌合物工作性急剧下降，且成本飙升。

钢纤维灌浆料施工中“纤维结团”的根源与三步破解法

现场最常见的质量事故就是钢纤维结团，导致局部无纤维、强度离散。根源在于投料顺序和搅拌时间错误。很多工地直接把纤维倒进搅拌机，或者先加水后加纤维，纤维遇水后表面张力增大，极易聚集成团。

正确的投料顺序应分三步：第一步，将钢纤维与全部粗骨料（碎石）、部分细骨料（砂）干拌30-40秒，利用骨料间的碰撞和摩擦把纤维打散；第二步，加入水泥、粉煤灰等胶凝材料，继续干拌20秒；第三步，加入水、外加剂和剩余细骨料，湿拌90-120秒。以某风电基础灌浆为例，我们采用此工艺，每盘（JS500搅拌机）纤维分散率检测均在95%以上，无肉眼可见纤维团。

实际操作中，建议配备钢纤维专用分散机或振动筛，将纤维通过筛网缓慢投入搅拌机，能彻底避免成团。每班至少做一次水洗法检测纤维体积率，取3个不同部位的拌合物试样，用清水冲洗后筛出纤维，烘干称重，偏差应控制在设计掺量的±5%以内。

泵送施工中坍落度损失与堵管的应对措施

钢纤维灌浆料的坍落度通常比普通料小2-4cm，且损失更快。以C40为例，出机坍落度控制在14-16cm，30分钟后损失至10-12cm是正常的。如果现场泵送距离超过50米或泵送高度超过20米，必须调整配合比：适当增加缓凝型减水剂用量（比普通料多10%-15%），或采用“后掺法”在泵送前补加少量减水剂调整坍落度。

堵管是泵送钢纤维灌浆料的另一个高发问题。经验上来说，泵管弯头处最易卡料，弯头半径不应小于管径的5倍，且尽量少用90°弯头，改用2个45°弯头过渡。泵送前必须用同配比的水泥砂浆润管，避免干管吸附水分导致前端料失水变干。以某高速公路桥梁支座灌浆为例，我们采用DN100无缝钢管，泵送压力控制在8-12MPa，每泵送20分钟停泵反泵一次，有效避免了堵管。

养护与裂缝控制：早期湿养护的黄金48小时

钢纤维灌浆料早期强度发展快，24小时抗压强度可达28天强度的50%-60%，但这也是收缩和开裂的高风险期。养护的核心是“保湿+保温”。浇筑后立即用塑料薄膜覆盖，防止水分蒸发，4-6小时后（终凝后）开始洒水养护，覆盖湿草袋或土工布。

养护时间不得少于14天，且前48小时是关键。环境温度低于5℃时，必须采用保温措施（如覆盖岩棉被或电热毯），因为钢纤维灌浆料水化热集中，温差过大会导致温度裂缝。以某大型设备基础二次灌浆为例，我们采用“塑料膜+湿草袋+彩条布”三层覆盖，实测养护7天时表面无可见裂缝，而相邻未覆盖的对照区出现了3条宽度0.2-0.3mm的微裂缝。

常见质量通病与现场快速判断方法

除了纤维结团，还有两个问题容易被忽略：一是泌水离析，表现为表面浮浆层厚、纤维下沉。现场快速判断：取一桶拌合物静置15分钟，观察表面是否有明显泌水层（超过5mm即为异常），此时应检查减水剂掺量是否偏高或砂率是否偏小（砂率宜控制在40%-45%）。二是纤维外露，多发生在模板接缝或边角处。处理办法：浇筑前在模板内侧涂刷脱模剂，并用胶带密封缝隙；振捣时避免过振，插入式振捣棒间距控制在30-40cm，快插慢拔，每点振捣时间不超过15秒。

验收时，除了抗压强度和抗折强度试块，建议增加“弯曲韧性”试件（100×100×400mm梁式试件），按GB/T 50448-2015附录B进行四点弯曲试验，记录荷载-挠度曲线。如果初裂荷载与峰值荷载比值小于0.8，说明纤维增强效果未充分发挥，应追溯配合比和施工过程。
