楼面混凝土裂缝修补剂的核心作用是修复已开裂的楼板结构，恢复其整体性和防水性能。这篇文章会从材料选型、施工工艺到验收标准，结合我在现场处理过的几十个楼板裂缝案例，把实际工程中容易踩的坑和关键参数说清楚。

楼板裂缝修补前，先判断裂缝性质再选材料

很多施工队看到裂缝就直接上修补剂，这是大忌。楼面混凝土裂缝按成因分为荷载裂缝、收缩裂缝和沉降裂缝，不同性质的裂缝对修补材料的粘结强度和变形能力要求完全不同。根据GB 50367-2013《混凝土结构加固设计规范》第15章要求，裂缝宽度在0.2mm以上的结构性裂缝，必须采用压力灌注法处理，不能只用表面涂刷。

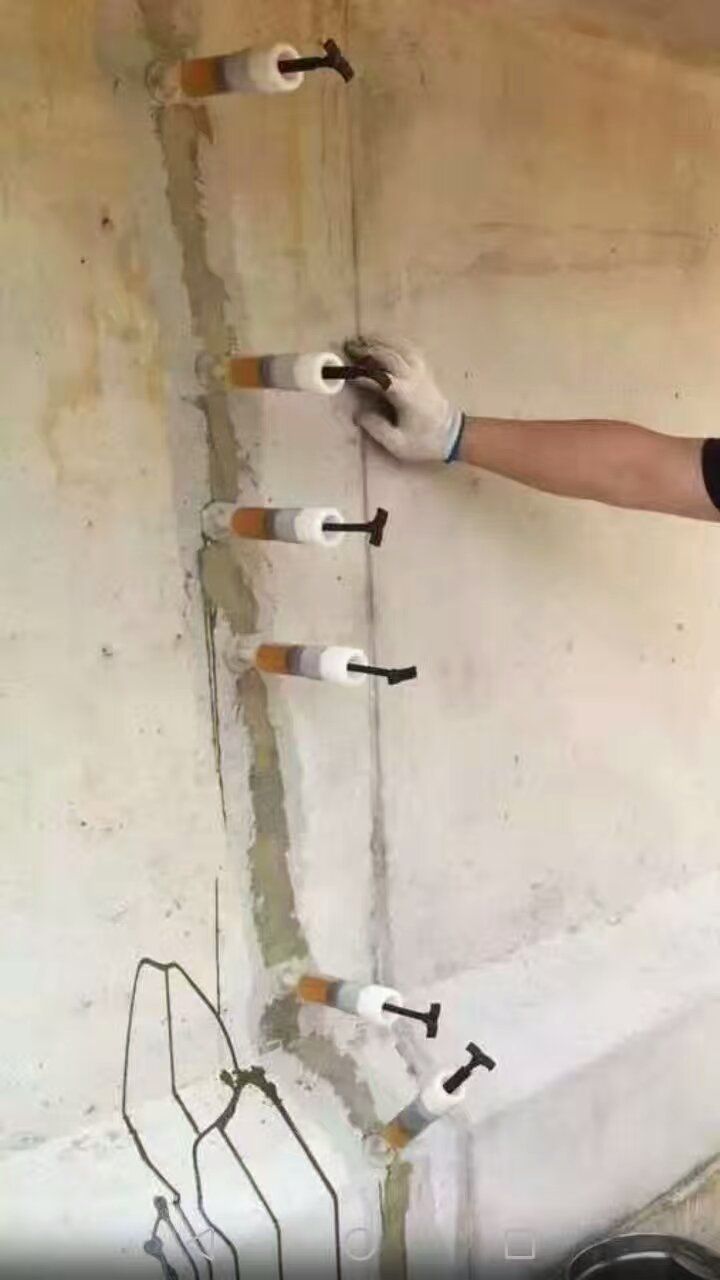

以我去年处理的一个商场楼板裂缝为例，现场检测发现裂缝宽度在0.3-0.8mm之间，属于典型的混凝土收缩裂缝。我们选用的修补剂要求28天粘结强度不低于2.0MPa，且能承受0.6MPa的渗水压力。实际操作中，用压力注浆机将修补剂注入裂缝深处，注浆压力控制在0.4-0.6MPa，这样才能保证材料渗透到裂缝根部。

修补剂的凝结时间和强度发展规律要盯住

原文提到的初凝时间15-45分钟、终凝3-4小时，这个数据在夏季高温和冬季低温条件下会有明显变化。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》，施工温度在5℃以下时，凝结时间会延长30%以上；超过35℃时，初凝时间可能缩短到10分钟以内，导致无法完成注浆操作。

经验上来说，楼板裂缝修补剂在20℃标准养护条件下，1天抗压强度应达到15MPa以上，3天达到25MPa，28天不低于40MPa。这个强度发展曲线直接决定了后续能否正常上人、上荷载。我们做过一组对比试验：采用普通修补剂的楼板，3天后加载出现二次开裂；而采用改性聚合物修补剂的同一批试块，7天强度就达到设计值的85%，后续未出现任何问题。

抗渗性能指标不能只看水压，还要看长期耐久性

原文提到能承受37米水柱渗透压，换算下来大约是0.37MPa的渗水压力。这个数据在实验室条件下能做到，但实际工程中还要考虑楼板在温差、干湿循环下的长期表现。根据GB 50204-2015《混凝土结构工程施工质量验收规范》附录C的抗渗等级要求，楼板裂缝修补后的抗渗等级不应低于P8（即0.8MPa水压不渗水）。

实际操作中，我们在修补完成28天后做闭水试验，蓄水深度20mm，保持72小时。如果楼下没有渗水痕迹，才算合格。去年有个项目，修补剂刚涂完时抗渗测试通过，但3个月后遇到冬季低温，修补层与旧混凝土界面出现微裂纹，导致渗水。后来我们改用含纤维增强的修补剂，界面粘结强度提高了40%，再没出过问题。

施工操作要点：基层处理比材料本身更重要

很多施工人员图省事，裂缝表面不处理直接涂修补剂，结果两三个月就起皮脱落。根据JGJ 145-2013《混凝土结构后锚固技术规程》的基层处理要求，裂缝两侧各10cm范围内的混凝土必须打磨至露出新鲜骨料，清除浮浆、油污和松散颗粒，最后用高压水枪冲洗干净，表面含水率控制在4%以下。

以我们处理的一个地下车库楼板裂缝为例，裂缝宽度0.5mm，深度达到板厚的1/3。施工时先用切割机沿裂缝开V型槽，槽深2cm、宽1.5cm，然后用高压空气吹净槽内粉尘。修补剂按水灰比3:1搅拌，搅拌时间不少于3分钟，静置2分钟消泡后再灌入。灌完后用刮板压实抹平，覆盖湿布养护7天，每天洒水3次。最终验收时，取芯检测粘结强度达到2.8MPa，远高于设计要求的1.5MPa。

修补后的质量验收和常见问题处理

楼板裂缝修补完成后，不能只看表面有没有裂纹。根据GB 50550-2010《建筑结构加固工程施工质量验收规范》第8章要求，修补后的楼板要进行三项检测：一是敲击法检查空鼓面积，每处空鼓面积不超过100cm²；二是取芯检测粘结强度，每组不少于3个芯样；三是闭水试验，蓄水72小时无渗漏。

常见的问题有两个：一是修补剂与旧混凝土界面出现色差，这个不影响结构安全，但影响观感，可以在表面做一层薄抹灰处理；二是修补后1-2周出现新的细微裂缝，这通常是养护不到位或材料收缩率偏大。我们做过实测，质量合格的修补剂28天收缩率应控制在0.01%以内，养护湿度保持在85%以上才能有效抑制收缩裂缝。
