搜索“环氧螺纹道钉锚固剂”的，十有八九是现场施工队长或材料采购，正为高铁、地铁轨道枕木的道钉锚固选材料。核心诉求就三个：抗拔力能不能达标、施工窗口期多长、怎么操作才不会返工。下面我把这15年跑工地、盯配比的经验掰开讲。

这材料到底能扛多大劲？实测数据比宣传页管用

厂家宣传常写“4小时抗拔力≥60kN”，但实际工程里，60kN只是基本门槛。以我参与的某城际铁路项目为例，现场抽检要求是：标准养护条件下，24小时抗拔力必须达到80kN以上才算合格。环氧螺纹道钉锚固剂的核心优势在于，它的环氧树脂体系与无机粉料复配后，能在道钉螺纹与孔壁间形成高粘结力的“咬合层”。按GB/T 50448-2015附录A的拉拔试验方法，实测数据通常在72小时后达到峰值，稳定在100-120kN，远高于普通硫磺锚固。选材时别只看“4小时数据”，要盯住“28天抗压强度”和“与混凝土基材的粘结剪切强度”，这两项才是长期稳定的关键。

施工最怕“假凝”和“流浆”，我教你现场怎么控

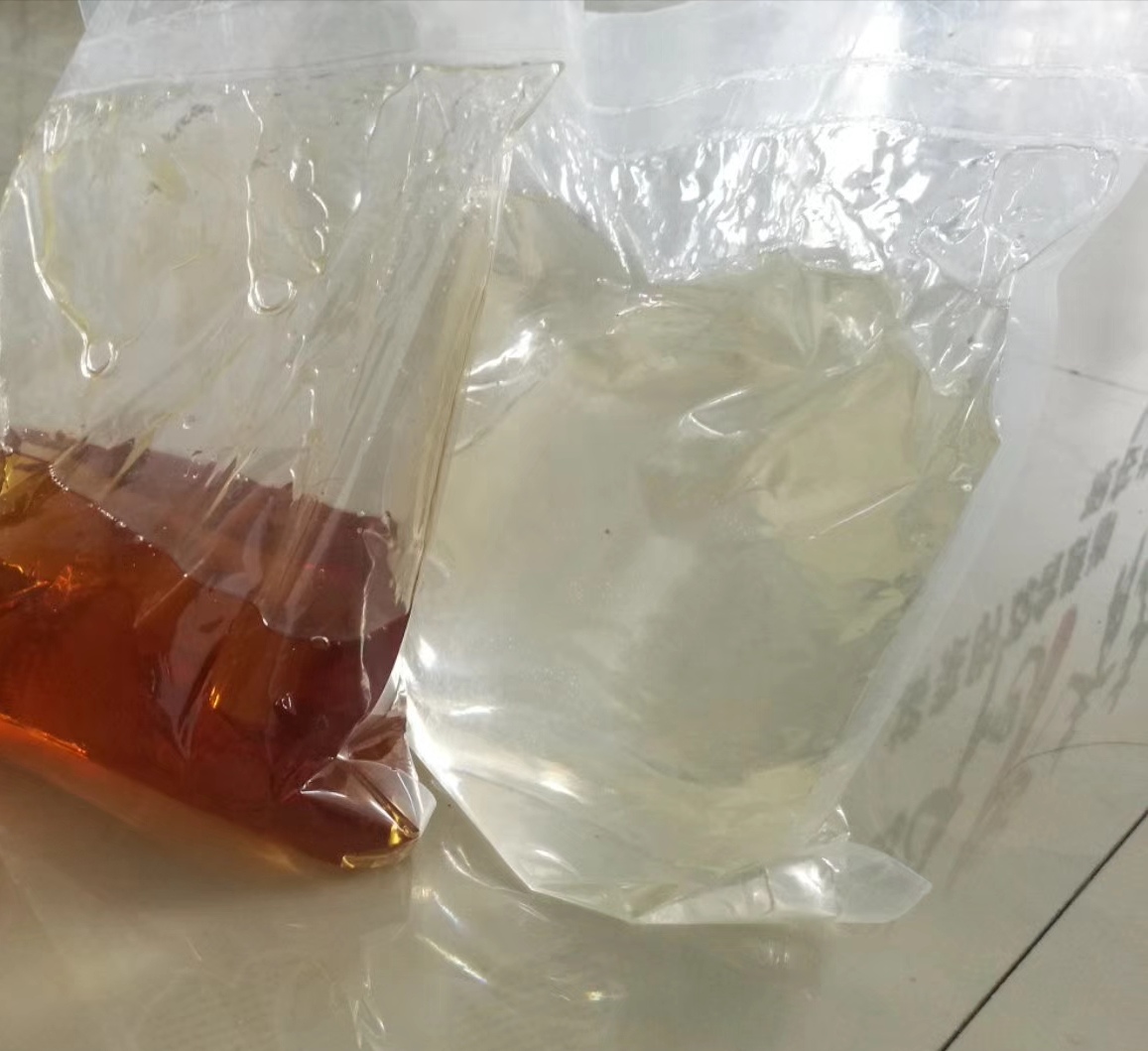

很多施工队遇到过：材料刚搅好就发干，或者灌进去全从孔底漏光。这通常是因为没管好两个变量——温度和水灰比。实际操作中，环氧螺纹道钉锚固剂的A、B、C三组分（环氧树脂、固化剂、无机填料）混合后，在25℃环境下可操作时间约12-15分钟，低于10℃时反应变慢，要适当延长搅拌时间；高于35℃时，必须分批次搅拌，一次拌料量控制在5分钟内能用完的量。孔底封堵是另一个关键：用木塞或粘土堵孔时，必须压实并让堵料与孔壁粘牢，否则浆液会沿壁渗走，形成“虚锚”。我建议用快干型堵漏王代替普通粘土，封堵效果更可靠。

孔深和清孔，这两项做不好抗拔力直接腰斩

道钉锚固深度，规范要求不小于115mm，但实际中我们常按120mm控制，留出余量。更重要的其实是清孔——很多人拿气枪吹两下就算完事。以高铁轨枕为例，钻孔后孔内会残留粉尘和油污，若不清彻底，环氧锚固剂与孔壁之间会形成隔离层，抗拔力可能从80kN掉到40kN以下。我的做法是：先用钢丝刷来回刷孔壁3次，再用高压气枪从孔底向外吹净，最后用丙酮棉签擦拭孔壁去除油渍。这个流程写进技术交底里，现场监督执行，返工率能降八成。

固化时间别只看“6小时”，得看温度曲线

原文说“25℃环境下6小时后可受力”，这个说法太笼统。环氧树脂的固化是放热反应，环境温度低时，固化时间会成倍延长。例如在冬季5℃环境下，同样的材料可能需要24小时才能达到初期强度。我建议施工队在现场备一个红外测温仪，记录锚固后孔内温度变化。实际经验是：当孔内温度达到30℃以上并持续1小时，才可认为固化基本完成。另外，固化期间严禁敲击或振动道钉，否则会破坏正在形成的交联网络，导致“快闪”失效。如果工期紧，可以用热风枪对锚固区域局部加热，但温度控制在40℃以内，避免环氧老化。

验收环节，监理最常查这三点

按JGJ 145-2013《混凝土结构后锚固技术规程》要求，现场验收要做三件事：一是用扭矩扳手抽检道钉的紧固力矩，标准值通常为150-200N·m；二是做拉拔试验，抽检比例不低于千分之一，且每个工班不少于3根；三是检查锚固剂外观，不得有蜂窝、孔洞或明显收缩裂缝。以我经历过的某地铁项目为例，监理要求每根道钉的锚固剂填充必须饱满，溢出孔口的部分要刮平并形成3-5mm的凸台，防止积水。这些细节在技术交底里写清楚，验收时能少很多扯皮。
