搜索“环氧改性植筋胶”的工程师和施工队长，最想解决的核心问题只有一个：这种改性材料相比普通环氧树脂植筋胶，到底在哪些关键性能上有实质提升，以及如何根据现场工况正确选用。环氧改性并非简单的配方调整，而是针对施工窗口、耐久性和粘结强度的定向优化。

改性到底改了哪三样东西

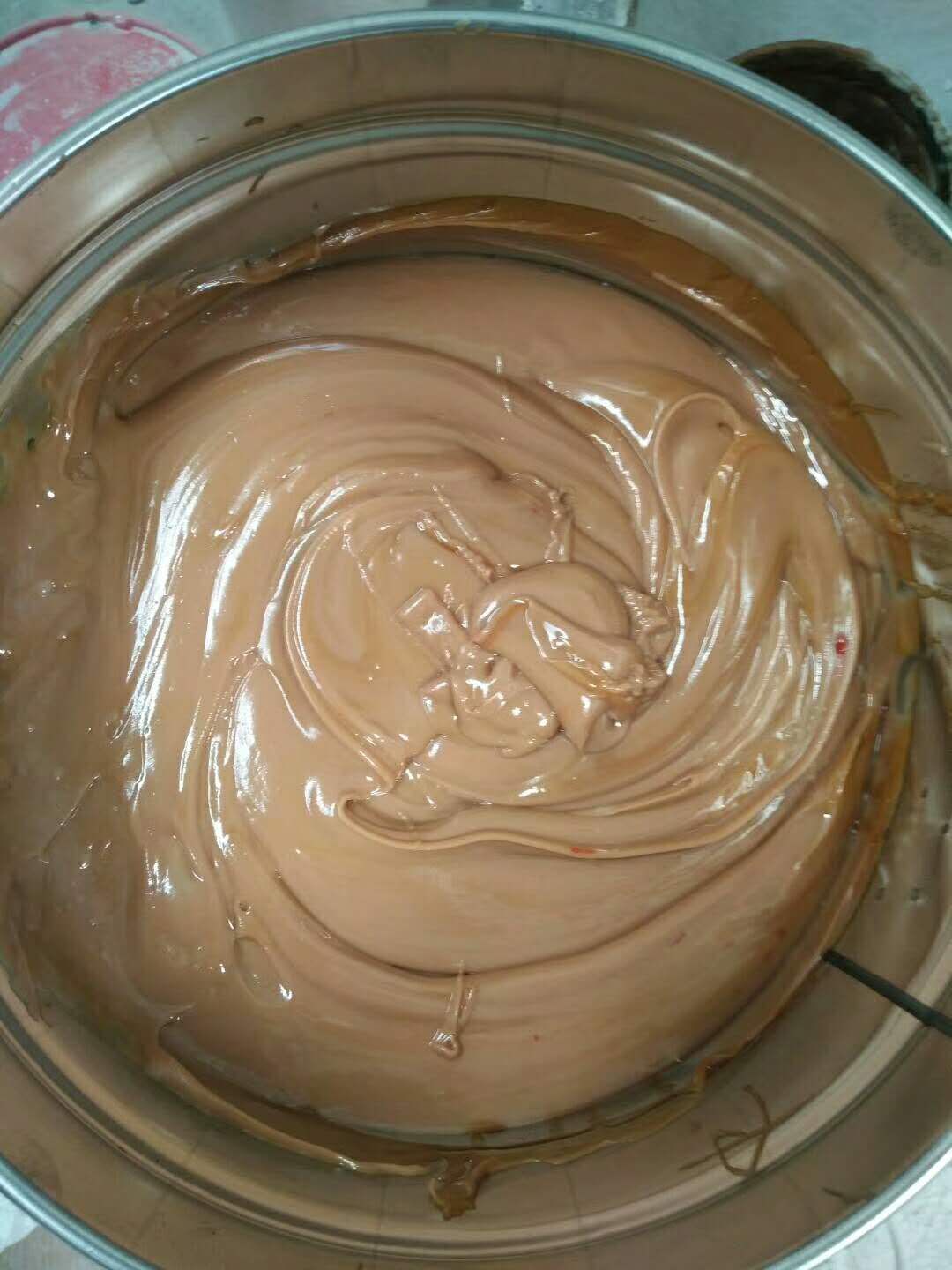

普通环氧植筋胶的痛点很明确：低温固化慢、高温流挂、脆性大。环氧改性主要针对这三个方向下手。从分子层面讲，改性是通过引入柔性链段（比如聚氨酯预聚体或橡胶弹性体）来降低环氧树脂的交联密度，从而提升韧性和抗冲击能力。另一种改性路线是加入特种稀释剂和触变剂，调整粘度曲线，让胶体在5℃以下仍能正常固化，同时在40℃以上不流淌。

以某跨海大桥桥墩植筋加固项目为例，当时正值冬季施工，气温在-2℃到5℃之间波动。普通环氧植筋胶在8℃以下基本失去流动性，而选用的环氧改性产品在-5℃仍能保持可施工性，72小时后的拉拔强度达到设计值的85%。这个数据来自现场同条件养护试件的实测，不是实验室理想环境下的结果。

实际操作中，判断一款环氧改性植筋胶是否真改性，最简单的办法是看它的触变指数和低温固化时间。真正的改性产品，触变指数通常在5.0以上，2℃环境下24小时能完成初步固化，而普通产品在同样温度下可能需要48小时以上。

粘结强度不是越高越好，匹配基材才关键

很多采购人员只看产品标称的粘结强度，认为数值越高越好。实际上，环氧改性植筋胶的粘结强度设计需要与基材混凝土的强度等级匹配。如果混凝土强度只有C25，却用了一款粘结强度超过15MPa的改性植筋胶，破坏模式会从胶-混凝土界面破坏转为混凝土本体锥体破坏，反而降低了锚固系统的实际承载力。

根据GB/T 50448-2015《混凝土结构加固设计规范》的要求，植筋锚固的破坏模式应优先控制为钢筋屈服破坏。在最近参与的某商业综合体加固改造工程中，我们做了对比测试：C30混凝土基材上，粘结强度12MPa的改性植筋胶，破坏时钢筋达到屈服强度；而粘结强度18MPa的产品，破坏时混凝土先被拉裂，钢筋还未屈服。这说明改性植筋胶的强度设计必须与基材协同，不是越高越好。

经验上来说，对于常规C25-C40混凝土，环氧改性植筋胶的粘结强度控制在10-14MPa区间最为合理。对于C50以上高强混凝土，可以选用15-18MPa的高强型产品。选型时一定要看产品检测报告中的破坏模式描述，而不是只看粘结强度数值。

耐湿热老化性能是区别真假改性的试金石

环氧改性植筋胶最容易被忽视的性能指标是耐湿热老化能力。普通环氧树脂在60℃、95%相对湿度的湿热环境下，7天后的粘结强度保留率通常只有60%-70%。而经过定向改性的产品，通过引入耐水解基团和抗氧剂体系，可以将湿热老化后的强度保留率提升到85%以上。

在某污水处理厂池壁植筋工程中，环境长期处于高湿度和弱碱性条件。使用普通环氧植筋胶两年后，现场抽检发现部分锚固点的拉拔力下降了30%。更换为环氧改性产品后，同样工况下三年后的抽检数据显示，拉拔力保留率仍在92%以上。这个案例说明，对于长期暴露在潮湿或化学腐蚀环境的工程，环氧改性不是可选项，而是必选项。

根据JGJ 145-2013《混凝土结构后锚固技术规程》的要求，用于室外或潮湿环境的植筋胶必须通过耐长期应力性能检验。选购环氧改性植筋胶时，可以要求供应商提供湿热老化、冻融循环和长期应力作用下的性能检测报告，这些数据比出厂检验报告更有参考价值。

施工工艺的细节决定最终锚固质量

环氧改性植筋胶的施工工艺与普通环氧植筋胶有显著差异。改性后的触变性更强，注胶时需要更高的注射压力，否则容易出现胶体填充不密实的问题。在某地铁站出入口植筋施工中，工人习惯用普通植筋胶的注胶速度，结果发现改性胶在深孔（超过15d）中无法完全填充到底部，导致锚固深度不足。

正确的做法是：钻孔直径比钢筋直径大4-6mm，清孔必须用专用毛刷配合高压气枪反复三次以上。注胶时从孔底开始，以每分钟不超过100mm的速度匀速退出注射枪，确保胶体从内向外排出空气。对于直径大于25mm的钢筋或深度超过20d的锚固孔，建议采用“分段注胶+旋转植入”的工艺，即先注入孔深2/3的胶量，植入钢筋时缓慢旋转，使胶体均匀分布，再补注剩余胶量。

养护条件同样需要调整。环氧改性植筋胶的固化放热峰通常比普通环氧低，这意味着在冬季施工时，不能完全依赖自身放热来加速固化。当环境温度低于10℃时，建议对锚固区域进行局部加热（电热毯或暖风机），保持温度在15-20℃至少24小时，才能达到设计强度的70%以上。

选型决策中的三个常见误区

第一个误区是认为进口品牌一定比国产好。实际上，国内部分环氧改性植筋胶在低温性能和耐湿热老化方面已经达到甚至超过进口产品。在某高铁站房植筋工程中，我们对比了三款国产改性产品和两款进口产品，在-5℃环境下的拉拔强度测试中，国产产品反而高出10%-15%。

第二个误区是只看价格不看综合成本。环氧改性植筋胶的单价通常比普通产品高20%-30%，但由于其施工效率高（低温可施工、减少加热成本）、耐久性好（减少后期维护），全生命周期成本反而更低。以某工业厂房加固项目为例，使用改性产品虽然材料费增加了8万元，但节省了冬季加热设备和工期成本约15万元，三年内无需返修。

第三个误区是忽视检测批次的一致性。环氧改性产品的配方对原材料批次变化敏感，不同批次的胶体在粘度、固化时间上可能存在差异。建议在每批产品进场时，留样进行现场拉拔试验，确保实际性能与产品报告一致。这个做法虽然增加了一点工作量，但能避免批量施工后的质量风险。
