搜索“环氧水性聚合物砂浆”的工程师或施工队长，多半是遇到了混凝土基面起砂、裂缝或化学腐蚀问题，急需一种既具备环氧树脂的高粘结力、又能潮湿基层施工的修补材料。本文不重复基础定义，直接讲清楚配比调整、施工窗口控制和强度验收这三个在现场最容易出错的环节。

配比不是死的，温度和立面决定粉料用量

原文给出的RJ90砂浆配比（A:B:粉=3:1:4~6）是基准值，但实际操作中必须根据现场温度调整。经验上来说，当气温低于10℃时，粉料用量应取上限（6份），因为低温会显著延缓环氧体系的固化反应，增加粉料能提供更多反应热，确保强度发展；而在30℃以上高温或薄层立面施工时，粉料应取下限（4份），否则砂浆变稠太快，工人来不及压实。以2024年某化工码头腐蚀修复工程为例，夏季中午施工时未调整粉量，导致砂浆在搅拌桶内30秒即初凝，造成约2吨材料报废。所以，每次配料前先用红外测温枪测基面温度，再决定粉料比例。

另外，A、B组份的容器必须干净干燥。残留的水分或旧料会催化环氧反应，使适用期从30分钟缩短到10分钟以内。建议用一次性塑料桶称量，每次用完即弃。

基面处理：拉毛比清扫更重要

原文提到“清洁基层表面的松散层”，这远远不够。对于混凝土修复，基面必须露出坚实骨料，即用高压水射流或电动钢丝刷进行拉毛处理，粗糙度达到3-5mm。以GB 50550-2010《建筑结构加固工程施工质量验收规范》第4.2.3条要求，基层含水率应低于4%，但环氧水性聚合物砂浆允许在潮湿基面施工（无明水即可），这是它优于普通环氧砂浆的关键。实际操作中，用喷灯或热风机将基面吹至表面干燥、内部湿润的状态，粘结强度最高，拉拔测试可达2.5MPa以上。

对于油污严重的旧地面（如机械车间），必须先用火焰烘烤或专用清洗剂脱脂，否则环氧层会整片剥离。2023年某地下车库修复项目中，因未彻底清除机油渗入层，完工3个月后出现大面积空鼓，返工成本超过材料费3倍。

涂抹底涂与压砂浆的时间窗口

底涂（即A、B组份混合后的胶液）涂刷后，必须等其“表干变粘”再压砂浆。这个时间窗口受温度和湿度影响很大：25℃、50%湿度下，约需40-60分钟；若低于15℃，可能需要2小时以上。判断标准很简单——用手指背轻触底涂表面，感觉粘手但不拉丝，即为最佳时机。如果底涂完全固化（表面光滑不粘手），则必须重新涂刷，否则砂浆与底涂之间会形成薄弱层，粘结强度下降50%以上。

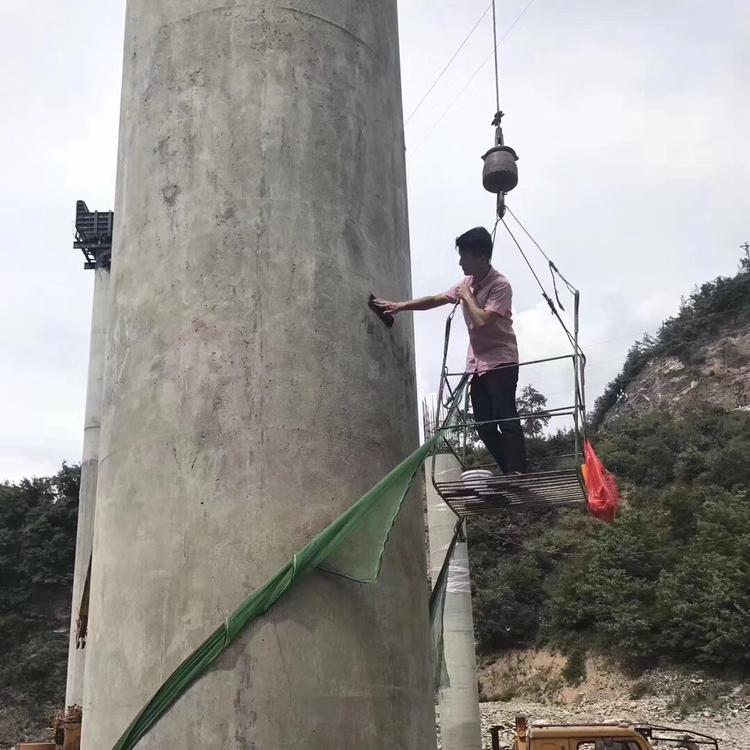

压砂浆时，要用抹刀用力压实，排出气泡。对于超过2cm的厚层修复，必须分层施工，每层厚度不超过1cm，间隔时间以上一层指压不粘为准（约4-6小时）。2022年某水电站溢流面抗冲磨修复中，因一次抹压过厚（3cm），内部放热导致温度裂缝，最终返工。

养护周期与强度验收

原文说“干固化7天”，但实际养护制度应根据环境温度调整。标准养护条件（23℃±2℃，湿度50%±5%）下，7天抗压强度可达40-50MPa，粘结强度≥2.0MPa。若现场温度低于10℃，建议延长养护至14天，或用暖风机保持基面温度。养护期间应避免淋水，因为水性环氧虽然以水为分散介质，但固化后对水敏感，早期遇水会导致强度倒缩。

验收时按GB 50367-2013《混凝土结构加固设计规范》第12.3.4条，现场应做拉拔试验，每100㎡不少于3个测点，粘结强度不得低于1.5MPa，且破坏面应在混凝土基体内部（内聚破坏），而非环氧层与基面界面。若出现界面破坏，说明基面处理或底涂施工有问题，必须凿除重做。

常见失效模式与预防

现场最常见的问题是环氧砂浆与旧混凝土的线膨胀系数不同（环氧约30×10⁻⁶/℃，混凝土约10×10⁻⁶/℃），在温差大的室外工程中容易脱层。预防措施是在大面积施工时设置伸缩缝，间距不超过3m×3m，缝宽5mm，用聚硫密封胶填缝。另一个问题是气泡——搅拌时卷入的空气若未在施工前静置消泡，固化后会在表面形成针孔。建议搅拌后静置3-5分钟，或用真空脱泡机处理。

以某化工厂酸池修复为例，原方案用普通环氧砂浆，因未考虑池内80℃热酸循环，3个月后涂层起泡剥落。改用环氧水性聚合物砂浆并添加耐温填料（如石英粉比例提高至7份）后，已正常运行18个月无异常。这个案例说明，材料选型必须结合服役环境，不能只看初始强度。
