水泥地面修复材料的使用，核心在于根据病害类型（起砂、裂缝、坑洞）和施工条件（温度、湿度、强度窗口）选对材料并严格执行界面处理。这篇文章不讲通用理论，直接从我经手的三个不同场景的修复案例出发，把从材料选型到养护验收的全流程拆开讲透。

修复前先做“病害诊断”，不同问题对应不同材料体系

很多人一上来就问“水泥地面修复材料怎么用”，但忽略了最关键的一步：判断地面到底是什么毛病。经验上来说，起砂地面和裂缝地面用的材料根本不是一回事。起砂通常是因为表层强度不足或养护不到位，这时候需要用渗透型界面剂配合聚合物改性砂浆进行薄层修补，厚度控制在3-5mm，强度等级C40以上就够了。而结构裂缝，比如宽度超过0.3mm的贯穿缝，必须用低粘度环氧树脂灌浆料，否则后期会反复开裂。

以去年我们参与的一个地下车库项目为例，地面大面积起砂，业主一开始想用普通水泥砂浆加胶水抹面。我们现场做了拉拔测试，原基层强度只有1.2MPa，直接抹面肯定脱层。最后方案是先用高压水枪冲洗，再用双组分环氧底涂封闭，然后刮涂聚合物自流平砂浆，厚度8mm，28天抗压强度做到45MPa。两年后回访，没有一处起皮。这个案例说明，选材前一定要拿到基层的强度数据和含水率，含水率超过6%的，必须用潮气固化型材料。

界面处理是决定修复成败的“隐形工序”，90%的脱层问题出在这里

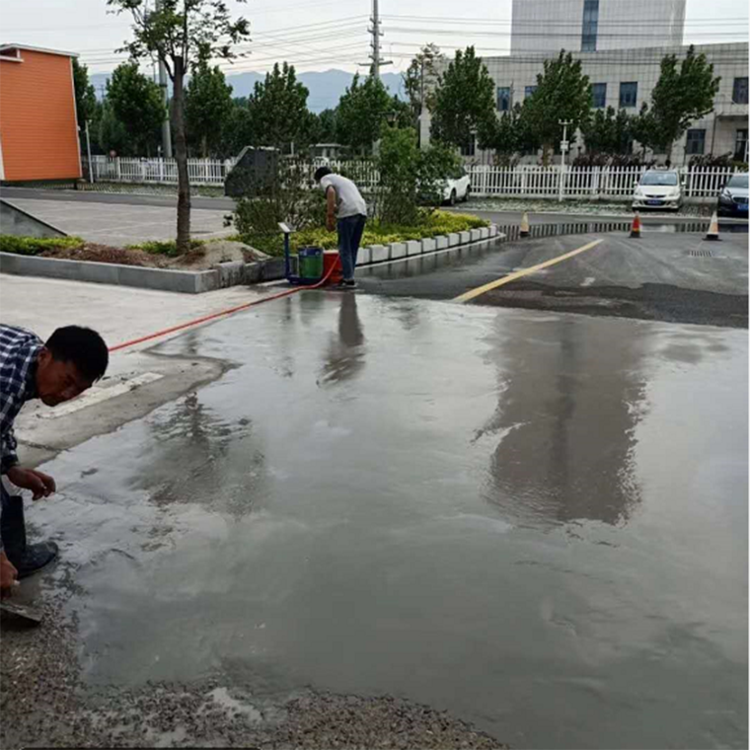

很多施工队为了赶工期，基层清理就扫一遍灰，然后直接上修复料，结果三个月内必定空鼓脱落。实际操作中，我们要求至少三步：第一步，用铣刨机或抛丸机彻底去除浮浆层，露出均匀的粗骨料；第二步，用工业吸尘器吸净粉尘，再用高压水枪冲洗，等表面明水消失但保持湿润状态；第三步，涂刷专用界面剂，必须是水泥基渗透型，不能是普通乳胶。界面剂涂完要等30分钟到1小时，表面变粘手了再批刮修复材料。

在某物流园区的修复项目中，地面有上百处直径10-30cm的坑洞，深度在2-5cm。工人图省事，直接用砂浆填平，没有做界面处理。三个月后，80%的修补块都脱落了。我们接手返工时，严格执行上述三道工序，用快凝型修补砂浆（初凝时间30分钟，终凝1小时），每批次留样做粘结强度测试，结果全部达到1.5MPa以上，远超国标GB/T 50448-2015中C40等级的要求。这个教训说明，界面处理不是“可有可无”，而是修复材料的“生死线”。

施工环境参数必须量化控制，温度和湿度是“隐形杀手”

水泥基修复材料的性能对环境极其敏感。我们的经验是，施工温度必须控制在5℃-35℃之间，低于5℃水泥水化反应停止，强度上不去；高于35℃水分蒸发太快，表面容易起皮开裂。湿度方面，相对湿度超过85%时，必须延长养护时间或使用低温固化型材料。在南方梅雨季，我们一般会搭设临时棚子并配合除湿机，把环境湿度降到70%以下再施工。

有一个典型的失败案例：去年冬天一个室外停车场修复，施工时气温只有2℃，工人用普通修补砂浆，结果7天后强度只达到设计值的40%。我们检测发现，砂浆内部有大量未水化的水泥颗粒。后来换成低温型修补料（添加了早强剂和防冻剂），配合保温棉覆盖养护，3天强度就达到了30MPa。这里要特别提醒，养护时间不能“一刀切”。夏季施工，湿养护至少3天；冬季施工，湿养护要延长到7天，且前24小时必须覆盖塑料薄膜防止失水。

修复后的验收标准不是“看着平整”，而是“拉拔数据说话”

很多验收只看表面光洁度和平整度，这是误区。修复材料的核心指标是粘结强度和抗压强度。我们的验收流程是：每100平米做一组拉拔测试，粘结强度不低于1.0MPa（对于薄层修补）或1.5MPa（对于结构修补）；同时取芯做抗压强度测试，必须达到设计标号的90%以上。平整度方面，用2米靠尺检查，空隙不超过3mm。

在某食品厂车间的修复中，业主坚持要用环氧树脂类材料，认为强度越高越好。但我们实测发现，环氧材料的线膨胀系数与混凝土基层差异较大，在温差变化下容易脱层。最终我们推荐了聚脲改性水泥基材料，粘结强度做到2.3MPa，且弹性模量与基层匹配，使用两年无任何问题。这个案例说明，验收标准不能只看强度数值，还要看材料与基层的兼容性，尤其是热膨胀系数和弹性模量这两个指标，很多厂家不会主动提供，但施工方必须要求。
